Изоляция проводов и кабелей — это барьер между электричеством и вами. Неправильная изоляция грозит поломками, пожарами и другими опасными ситуациями. Правильная изоляция обеспечит надёжную и долговечную электрическую систему.

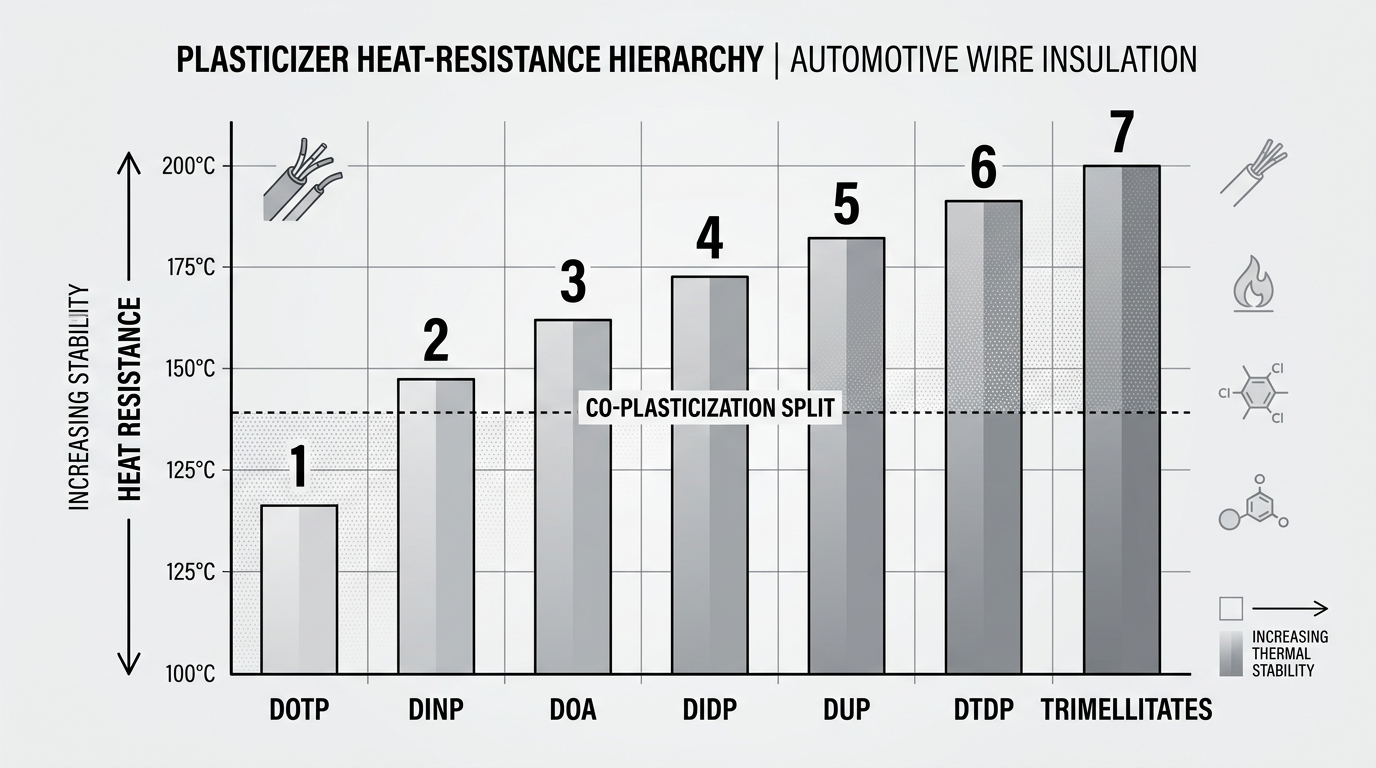

Ключ к надежной изоляции — не просто выбор пластика. Важно выбрать правильный. пластифицирующая добавка – химическое вещество, которое делает ПВХ гибким и термостойким. Десятилетиями производители использовали ДОФ (диоктилфталат), но ситуация изменилась. С 2015 года Европейский союз запретил ДОФ из-за его вреда для здоровья, и большинство крупных производителей перешли на ДОТФ (диоктилтерефталат).
Понимание основ рецептур ПВХ
Прежде чем что-либо смешивать, необходимо понять, что входит в состав ПВХ-композита.
Пять основных компонентов
Типичная формула ПВХ-изоляции проводов содержит:
Смола ПВХ (60-100 частей на сто смолы): Это ваш базовый материал. Он сам по себе жёсткий и жёсткий, поэтому добавляются пластификаторы. Тип выбранной вами ПВХ-смолы влияет на то, насколько легко она впитывает пластификатор и насколько хорош конечный продукт. Суспензионный ПВХ чаще всего используется для изоляции проводов.
Пластификатор – ДОТФ (40-50 PHR для изоляции): Это ключевой ингредиент. ДОТФ делает ПВХ гибким и мягким. Количество добавляемого ДОТФ определяет мягкость готовой изоляции. Если его слишком мало, изоляция станет хрупкой и легко потрескается. Если слишком много, изоляция станет слишком мягкой и плохо сохранит форму.
Термостабилизатор (6-8 PHR): Это предотвращает деградацию ПВХ в процессе горячего смешивания и экструзии. Без этого материал распадается и выделяет токсичный хлористый водород. В современных рецептурах используются кальций-цинковые или органические стабилизаторы вместо свинцовых.
Смазочный материал (1-2 PHR): Это способствует равномерному прохождению материала через технологическое оборудование и предотвращает его прилипание к горячим металлическим поверхностям. Обычно используется стеарат кальция, но можно также использовать жирные спирты или воски.
Наполнитель (10-20 PHR по желанию): Во многие составы добавляют карбонат кальция для снижения стоимости и улучшения электрических или физических свойств. Наполнители не меняют фундаментальных характеристик, но делают состав более экономичным.
Изоляционный и оболочный классы
Изоляция провода (то, что соприкасается с проводником) и оболочка кабеля (внешний защитный слой) требуют разных составов. Изоляция должна быть мягче и эластичнее, поэтому для неё требуется больше пластификатора (40–50 PHR). Оболочка более жёсткая и менее гибкая, поэтому для неё требуется меньше пластификатора (диапазон 0–60 PHR, обычно 30–40 PHR).
В этом руководстве основное внимание уделяется составам изоляционных материалов, поскольку именно здесь электрические свойства имеют наибольшее значение.
Пошаговый процесс приготовления ДОТФ для изоляции проводов
А теперь перейдём к самому процессу. Я расскажу вам о каждом этапе, чтобы вы понимали, что происходит и почему это важно.
Шаг 1: Выберите качественную ПВХ-смолу и сырье
Начните с фундамента. Приобретайте ПВХ-смолу у проверенного поставщика, который может предоставить спецификации и сертификаты анализа.
Выбирайте суспензионный ПВХ (S-ПВХ), а не эмульсионный. Суспензионный ПВХ имеет более крупный размер частиц и эффективнее впитывает пластификатор. Убедитесь, что смола обладает хорошей термостойкостью — это означает, что она не начнёт разрушаться во время смешивания и экструзии.
Проверьте чистоту всех материалов. Любые примеси, особенно влага, могут привести к дефектам в конечном продукте. Если в ПВХ попала влага во время хранения, перед смешиванием высушите его в вакуумной печи или осушительной сушилке. Влага приводит к вспениванию и появлению слабых мест в изоляции.
Приобретайте ДОТФ у надёжного поставщика химических веществ. Проверьте спецификацию, чтобы убедиться, что он промышленного класса (а не пищевого, что было бы излишне и дороже). Вязкость ДОТФ должна быть около 7-8 Па·с при 20 °C, а температура кипения — выше 370 °C.
Шаг 2: Рассчитайте точные соотношения компонентов
Теперь давайте определимся с вашей формулой. Для стандартной изоляции на 70°C используйте это в качестве отправной точки:
- ПВХ-смола: 100 PHR (частей на сто смолы)
- ДОТФ: 45 ПЧ
- Стабилизатор кальций-цинк: 7 PHR
- Стеарат кальция (смазывающее вещество): 1.5 PHR
- Карбонат кальция (наполнитель): 15 PHR
Это позволяет получить сбалансированную и экономичную формулу, отвечающую требованиям к электробезопасности. Дозировка ДОТФ 45 PHR находится в оптимальном диапазоне: достаточно высокая для хорошей гибкости, но не слишком высокая, чтобы не получить излишнюю мягкость.
Если вам нужна более высокая термостойкость (90°C), немного уменьшите содержание ДОТФ до 42 PHR и увеличьте содержание стабилизатора до 8 PHR. Это сделает материал менее подверженным термическому старению.
Если вам нужна дополнительная гибкость (для очень тонкой изоляции), увеличьте DOTP до 50 PHR, но имейте в виду, что вы жертвуете некоторой термостойкостью ради мягкости.
Запишите формулу в граммах. Предположим, вы готовите 10 кг смеси:
- ПВХ-смола: 3,448 г
- ДОТФ: 1,552 г
- Стабилизатор: 241 г
- Смазка: 52 г
- Наполнитель: 518 г
Общий вес этих грузов составляет 10 кг.
Шаг 3: Подготовка ДОТФ и других добавок
Не заливайте холодный ДОТФ в миксер. Сначала подогрейте его.
Нагрейте ДОТФ примерно до 80 °C в нагретой ёмкости или на водяной бане. Почему 80 °C? Это примерно температура стеклования ПВХ — точка, при которой частицы ПВХ начинают раскрываться и впитывать пластификатор. Теплый ДОТФ имеет более низкую вязкость, поэтому он легче проникает в частицы ПВХ и ускоряет впитывание.
Предварительно смешайте термостабилизатор с другими добавками. Иногда стабилизаторы выпускаются в виде концентратов в носителе, поэтому тщательно перемешайте их, чтобы избежать неравномерного распределения. Если вы используете пигмент или краситель, предварительно смешайте его, чтобы он равномерно распределился по всему материалу.
Подготовьте и отмерьте все ингредиенты, прежде чем включать миксер. Как только вы начнёте, процесс пойдёт быстрее, и вам не придётся спешить, чтобы отмерить следующий ингредиент.
Шаг 4: Смешивание компонентов с использованием высокоэффективного перемешивания
Здесь происходит химия. Порядок добавления и условия смешивания определяют, получите ли вы гладкую, однородную смесь или полную комков и дефектов.
Сначала добавьте ПВХ-смолу. Засыпьте 100 PHR порошка ПВХ в смеситель (обычно это смеситель Banbury или высокоскоростной лопастной смеситель), работающий на средней скорости. Дайте смесителю поработать 1-2 минуты, чтобы выработать немного тепла и помочь смоле прогреться. Ваша цель — довести температуру смолы до 80-90 °C.
Далее добавьте ДОТФ. Когда смола нагреется, медленно добавьте предварительно нагретый (80°C) ДОТФ в смеситель. Высокоскоростные лопасти создают интенсивное сдвиговое усилие, которое заставляет частицы ПВХ раскрываться подобно губкам и впитывать пластификатор. Этот процесс называется гелеобразованием или плавлением.
Температура смешивания имеет решающее значение. Если смола слишком холодная (ниже 70 °C), ДОТФ не будет впитываться должным образом, и появятся комки. Если смола слишком горячая (выше 120 °C на этом этапе), ПВХ начинает деградировать и желтеет. При добавлении пластификатора стремитесь к температуре 80–100 °C.
Далее добавляем стабилизатор. Через 2–3 минуты после смешивания ДОТФ и смолы добавьте термостабилизатор. Он должен равномерно распределиться, чтобы защитить материал при последующем нагревании.
Добавьте смазку. Затем добавьте смазку (стеарат кальция). Это улучшит текучесть материала во время экструзии.
Наполнитель добавляйте в последнюю очередь. Наконец, добавьте наполнитель на основе карбоната кальция. Наполнители плотнее и оседают на дно, поэтому добавляйте их после того, как пластификатор и стабилизаторы равномерно распределены.
Общее время смешивания: 5–8 минут. Смесь готова, когда она превратится в гладкую, однородную массу. Если вы заметили комочки, продолжайте перемешивать, пока они не исчезнут.
Ключевой принцип здесь заключается в том, что высокоскоростное перемешивание лопастями создаёт сдвиговое усилие, необходимое для абсорбции. При медленном перемешивании ДОТФ просто остаётся на поверхности частиц смолы, не проникая в неё полностью. Низкая скорость перемешивания также приводит к недостаточному тепловыделению, что ещё больше замедляет абсорбцию.

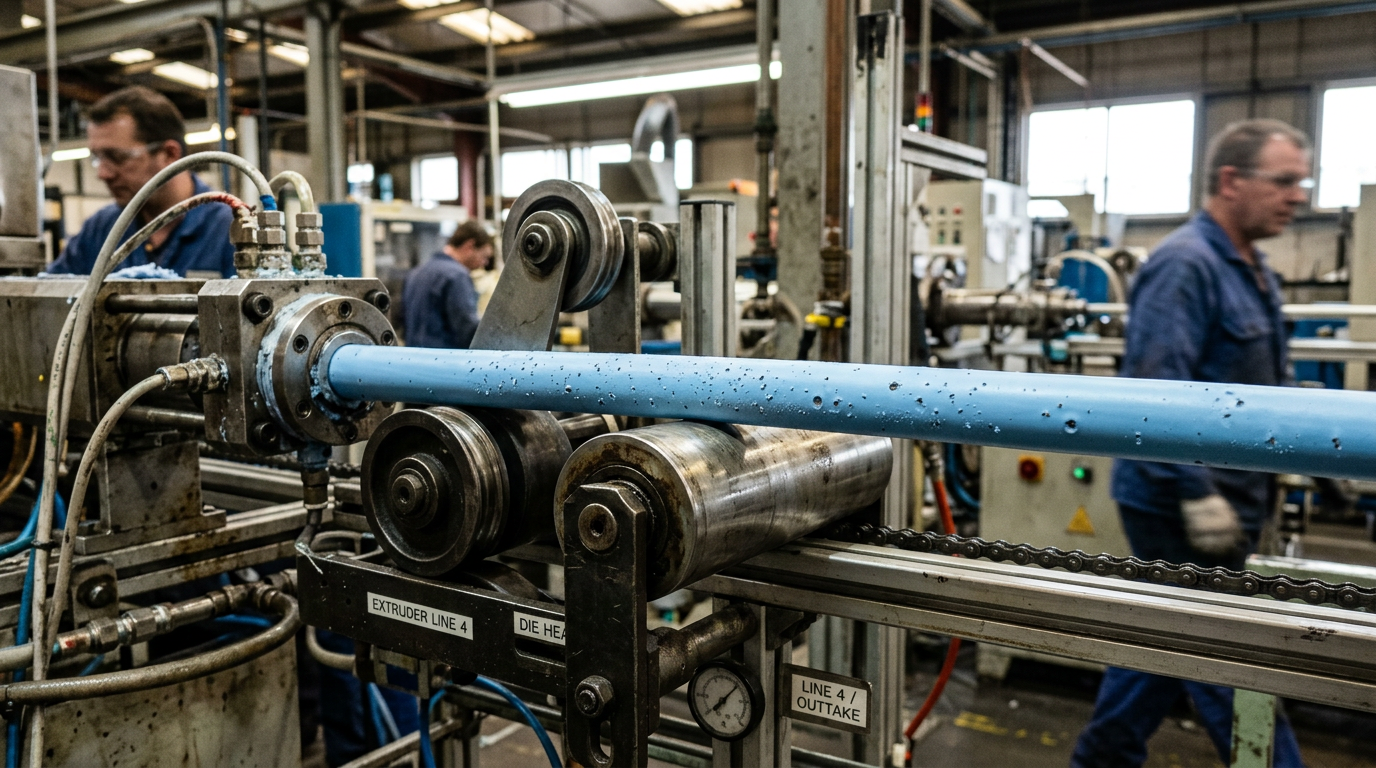

Шаг 5: Обработка через экструдер или компаундер
После смешивания ваша смесь готова к экструзии или гранулированию. На этом этапе смешанная смесь приобретает форму, которую вы будете использовать, — будь то гранулы, пряди или изоляция, нанесённая непосредственно на провод.
Установите температурный профиль экструдера на 150–180 °C. Точная температура зависит от оборудования и типа смолы, но этот диапазон типичен для переработки ПВХ.
Следите за временем пребывания в экструдере. Слишком короткое (менее 5 секунд) — и смешивание будет некачественным. Слишком длинное (более 30 секунд) — и материал начнёт разрушаться, становясь желтеющим или коричневым и теряя прочность.
На выходе из экструдера материал должен быть гладким и глянцевым, однородного цвета. Если на поверхности видны дефекты, такие как шероховатость или раковины, это обычно означает, что произошло разложение: либо температура была слишком высокой, либо время обработки было слишком длительным.
Охладите экструдированный материал в водяной бане или потоке холодного воздуха. Это мгновенно останавливает деградацию и сохраняет желаемые свойства.
Шаг 6: Тестирование и проверка контроля качества
Не пропускайте этот шаг. Испытания подтвердят, что ваша формула действительно подходит для электротехнических применений.
Тестирование объемного удельного сопротивления: Для измерения объёмного удельного сопротивления используйте ASTM D257. Необходимо значение не менее 10^9–10^15 Ом·см в зависимости от области применения. Составы с ДОТФ обычно достигают значений от 10^12 до 10^14 Ом·см, что является отличным показателем. Если результаты ниже, это обычно означает загрязнение или неправильное смешивание.
Термическая стабильность: Проведите испытания на ускоренное старение при температуре 70°C или 90°C (в зависимости от класса кабеля) и измерьте, как материал изменяется со временем. Такие свойства, как прочность на разрыв и относительное удлинение при разрыве, должны оставаться относительно стабильными после 168 часов старения.
Механические свойства: Испытание на прочность на разрыв, относительное удлинение при разрыве и твёрдость (по Шору А). Эти испытания гарантируют, что изоляция достаточно гибкая, чтобы обернуть её вокруг проводника, но при этом достаточно прочная, чтобы не порваться.
Пробой диэлектрика: Измерьте, какое напряжение может выдержать изоляция, не пробив электрический пробой. Стандарты МЭК устанавливают минимальные значения, основанные на толщине изоляции.
Если какой-либо тест не пройден, вернитесь и устраните неполадку. Распространенные проблемы:
- Низкое объемное удельное сопротивление = загрязнение, влажность или неправильная дозировка ДОТФ
- Хрупкость = недостаточное количество ДОТФ или плохой стабилизатор
- Изменение цвета = разложение из-за проблем с температурой или временем
- Комки или дефекты = недостаточное смешивание или неправильное усвоение ДОФ
Распространенные проблемы разработки рецептур и их решения
Производство не всегда гладко. Вот как решить возникающие проблемы.
Задача: Хрупкость конечного продукта
Изоляция легко трескается или ломается при сгибании. Это ошибка в технологии производства или рецептуре.
Коренные причины:
- Недостаточно DOTP (вы добавили менее 40 PHR)
- Низкое качество ПВХ-смолы (короткие молекулярные цепи делают пластик хрупким)
- Неподходящий или неправильный тип стабилизатора
- Слишком высокая температура во время экструзии, что приводит к деградации материала
Решения:
- Увеличить дозировку ДОТФ до 45-50 мкг/ч (в пределах нормы)
- Переход на более качественную ПВХ-смолу с более длинными цепями
- Убедитесь, что вы используете правильный стабилизатор для вашего температурного диапазона.
- Снизьте температуру экструзии на 10–20 °C и контролируйте время выдержки.
- Проверьте, не перемешивается ли материал слишком сильно — некоторые мельницы работают слишком жарко.
Если хрупкость появляется после старения (не сразу), это обычно связано с миграцией пластификатора. Если вы его ещё не используете, перейдите на ДОТФ.

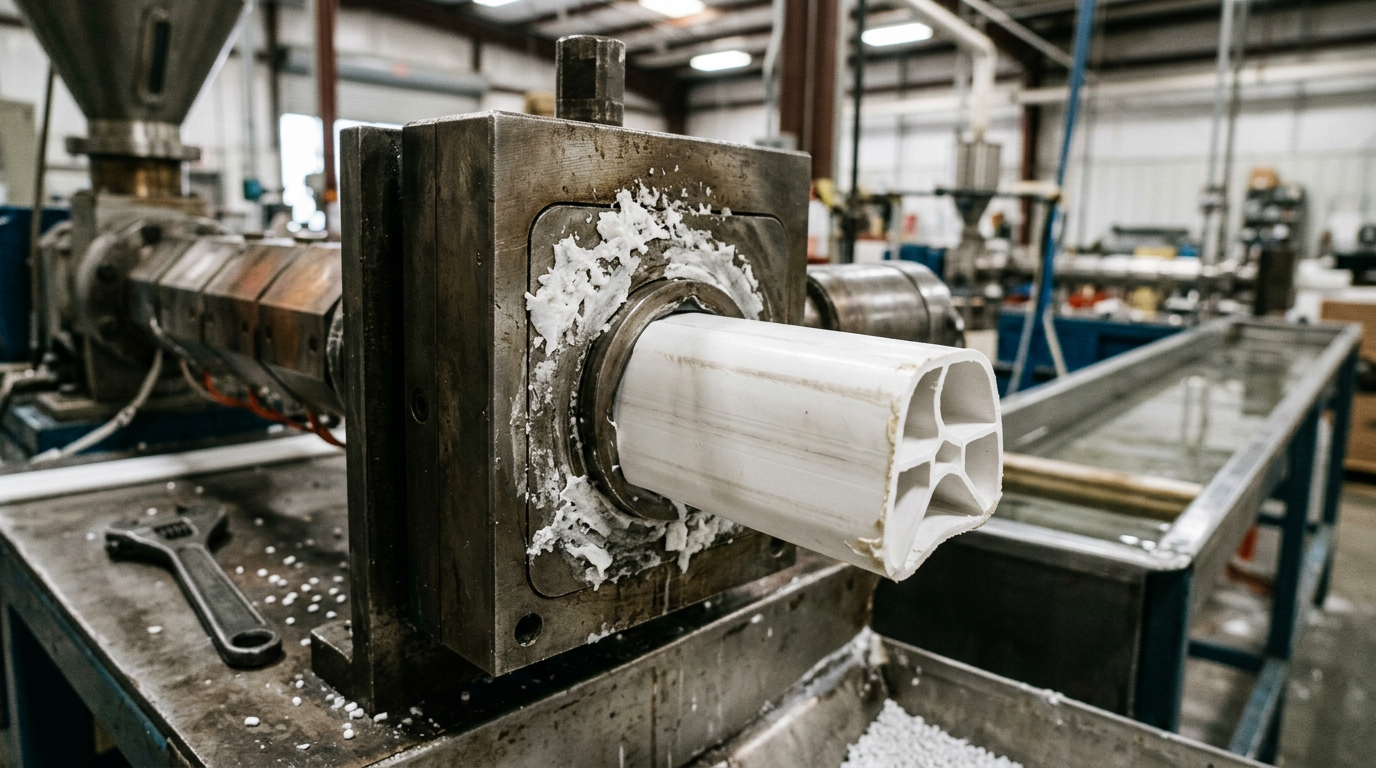

Задача: комки и дефекты поверхности
На экструдированной изоляции имеются видимые комки, углубления или неровности на поверхности.
Коренные причины:
- Недостаточное смешивание (ДОТФ не полностью впитался в ПВХ)
- Неправильная температура смешивания (слишком низкая для обеспечения надлежащего впитывания)
- Неправильный порядок добавления присадок
- Загрязнение ДОТФ (смешано с водой или другими материалами)
- Разложение во время экструзии (слишком высокая температура)
Решения:
- Увеличьте время перемешивания до 8–10 минут и убедитесь, что вы получаете хорошее тепловыделение.
- Перед добавлением нагрейте ДОТФ до 80°C.
- Высушите ДОТФ в духовке, если он впитал влагу из воздуха.
- Соблюдайте точную последовательность добавления: смола → ДОТФ → стабилизатор → смазка → наполнитель
- Снижайте температуру экструзии с шагом 10°C до исчезновения дефектов.
- Проверьте, не изношен ли ваш миксер — изношенные лезвия не будут создавать достаточного усилия сдвига.
Проблема: Низкие показатели термического старения
Через 168 часов при температуре 70°C или 90°C материал слишком сильно теряет прочность или удлинение.
Коренные причины:
- Неподходящий стабилизатор (минимум 6 PHR, но безопаснее 8 PHR для 90 °C)
- Загрязнение ДОТФ другими пластификаторами
- Окислительная деградация (на открытом воздухе во время хранения или переработки)
- Неправильный тип стабилизатора для вашего температурного диапазона
Решения:
- Увеличьте количество стабилизатора до 7-8 PHR в зависимости от температуры.
- Покупайте ДОТФ у проверенных поставщиков и убедитесь в его чистоте.
- Храните материалы в герметичных контейнерах с контролируемой температурой.
- Используйте систему стабилизации, рассчитанную на ваш температурный диапазон — обратитесь к поставщику за рекомендациями.
- Добавьте антиоксиданты, если показатели старения все еще плохие.
Проблема: Неадекватные электрические свойства
Испытания объемного удельного сопротивления показывают значения ниже 10^12 Ом·см, или электрический пробой происходит при более низких напряжениях, чем ожидалось.
Коренные причины:
- Загрязнение (влага, соль, проводящие частицы в материалах)
- Неправильная формула ДОТФ или нечистый ДОТФ
- Неправильное смешивание (материал негомогенный)
- Влага в конечном соединении
Решения:
- Убедитесь, что все сырье поступает от надежных поставщиков — запросите сертификаты на материалы.
- Высушите ПВХ-смолу и ДОТФ перед использованием, если они подвергались воздействию влажного воздуха.
- Убедитесь, что в процессе смешивания получается однородная смесь.
- Проводить анализ влажности сырья перед производством
- Храните готовые составы в сухих условиях – поглощение влаги приводит к увеличению проводимости.
Заключение
Приготовление ПВХ с ДОТФ для изоляции проводов не составит труда, если вы поймете, для чего предназначен каждый компонент и почему важны температура и смешивание.
Основная формула проста: 100 PHR ПВХ-смолы, 45 PHR ДОТФ, 7 PHR стабилизатора, 1.5 PHR лубриканта и 15 PHR наполнителя. Начните с этого, тщательно протестируйте и корректируйте состав в зависимости от результатов.
