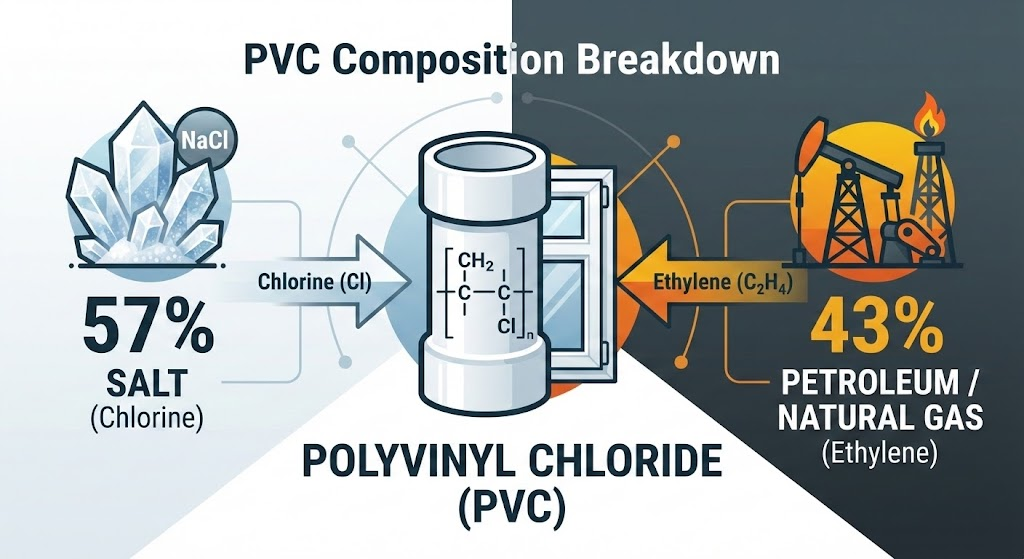

В отличие от большинства пластмасс, трубы из ПВХ не производятся в основном из нефти. Около 57% массы ПВХ приходится на поваренную соль — а именно, на хлор, извлекаемый из нее. Оставшиеся 43% поступают из нефти или природного газа.
Благодаря своему необычному составу ПВХ является одним из наименее зависимых от нефти пластмасс на рынке. А производственный процесс, превращающий это сырье в трубы, которым можно доверять на протяжении столетия? Это точно контролируемый процесс, где точность температуры имеет первостепенное значение.
Какие сырьевые материалы используются при производстве ПВХ-труб?
Производство ПВХ-труб начинается с двух на удивление обычных ингредиентов: промышленной соли и нефтепродуктов.
Хлорсодержащий компонент (57% ПВХ) получают путем электролиза соленой воды. Этиленсодержащий компонент (43%) получают путем крекинга нефти или природного газа. При соединении в процессе полимеризации они образуют ПВХ смола— основной материал для всех изделий из ПВХ.
Но одной смолы недостаточно для изготовления трубки. Производители добавляют несколько ключевых ингредиентов:
- Стабилизаторы предотвращает разрушение ПВХ в процессе высокотемпературной обработки.
- смазочные материалы обеспечить бесперебойное движение материала через оборудование
- Дополнения снизить затраты и улучшить определенные характеристики.
- Пигменты Добавить цвет (белый для напорных труб, серый для дренажных).
Представьте себе выпечку хлеба. ПВХ-смола — это мука, основной ингредиент. Стабилизаторы действуют как соль, предотвращая порчу. Смазочные материалы действуют как масло, обеспечивая плавное движение всех компонентов. Каждая добавка выполняет свою специфическую функцию, и пропорции имеют значение.
Для применения в жестких трубах производители используют непластифицированный ПВХ (УПВХ)В состав трубы не добавляются пластификаторы, что обеспечивает ей жесткость и прочность — именно то, что нужно для водопровода и инженерных сетей.
Как работает процесс экструзии?
Экструзия — это основа производства ПВХ-труб. В этом процессе нагретый и размягченный ПВХ продавливается через отверстие определенной формы (называемое фильерой) для создания цельной трубы.

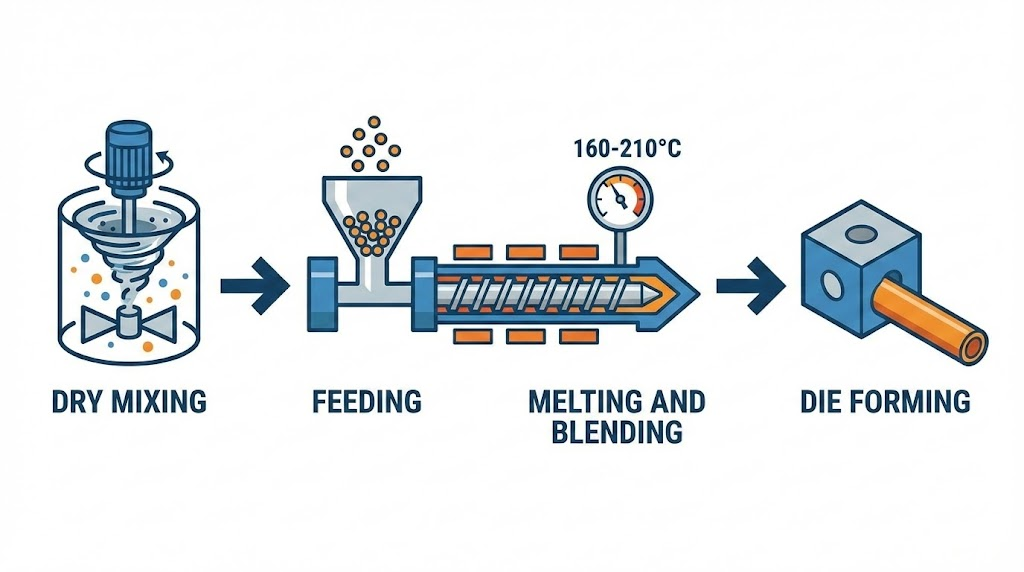

Вот как это происходит:
1. Сухое смешивание
ПВХ-смола и добавки смешиваются в высокоскоростном смесителе. В результате получается однородный порошок, называемый «сухой смесью». Этот этап кажется простым, но 90% проблем с обработкой и качеством связаны с неправильным смешиванием. Температура, время смешивания и последовательность ингредиентов влияют на конечный продукт.
2. Кормление
Сухая смесь поступает из бункера в цилиндр экструдера. Крайне важна стабильная скорость подачи — её колебания приводят к неравномерной толщине стенок.
3. Плавление и смешивание
Внутри цилиндра вращающиеся шнеки нагревают и сжимают материал. Температура повышается до 160–210 градусов Цельсия. Именно здесь точность становится непреложным требованием: ПВХ начинает разлагаться при 140 градусах Цельсия и плавится при 160 градусах Цельсия. Производители работают в узком диапазоне 50 градусов.
4. Штамповка
Расплавленный ПВХ выходит через фильеру, которая придает ему форму трубы. Температура фильеры обычно колеблется от 180 до 190 градусов Цельсия. ПВХСлишком высокая температура приведет к пожелтению или пенообразованию. Слишком низкая температура нарушит текучесть материала.
Я рекомендую рассматривать экструзию как работу машинки для приготовления пасты, но при температуре 400 градусов по Фаренгейту и с точностью до миллиметра. Основной принцип тот же (проталкивание мягкого материала через заданную форму), но для его реализации требуется гораздо больший контроль.
Как охлаждаются и подбираются размеры ПВХ-труб?
Мягкую трубку, выходящую из матрицы, необходимо быстро охладить, чтобы она сохранила свою форму.
Сразу после штамповки трубы попадают в вакуумную калибровочную ванну. Вакуум притягивает мягкую трубу к калиброванным калибровочным пластинам, обеспечивая правильный внешний диаметр. Без этого этапа трубы провисали бы или деформировались до затвердевания.
Далее следует охлаждающая ванна. Температура воды обычно колеблется от 20 до 40 градусов Цельсия. Труба проходит через эту ванну достаточно долго, чтобы полностью затвердеть — трубам большего диаметра требуется больше времени для охлаждения.
Какие проверки качества гарантируют долговечность труб?
Контроль качества в производстве ПВХ-труб охватывает все этапы производства, но один вывод особенно показателен: 90% проблем, связанных с обработкой и качеством, восходят к этапу смешивания.
Это означает, что контроль качества должен начинаться еще до начала экструзии. Правильная подготовка сухой смеси — соблюсти необходимые температуры, время смешивания и соотношение ингредиентов — предотвращает большинство дефектов на последующих этапах производства.
Распространенные дефекты и их причины:
| дефект | Типичная причина |
|---|---|
| Хрупкая труба | Неправильная температура экструзии |
| Слабые линии вязания | Неполное слияние в области паучьих лапок в штампе |
| Шероховатость поверхности | Загрязнённая или изношенная матрица |
| Неравномерная толщина стенки | Непостоянная скорость вращения шнека |
| Желто-коричневые линии | Материал прилип к поврежденным деталям штампа. |
После изготовления трубы проходят несколько испытаний:
Опрессовка Трубы подвергаются внутреннему давлению, превышающему их номинальную пропускную способность. Любые слабые места проявляются в виде утечек или разрывов.
Проверка размеров Подтверждает соответствие внешнего диаметра, толщины стенки и длины техническим требованиям. Автоматизированные измерительные системы проверяют каждую трубу.
Визуальный осмотр Обнаруживает дефекты поверхности, такие как царапины, изменение цвета или вкрапления частиц.
Производителям я бы посоветовал сосредоточить ресурсы, предназначенные для обеспечения качества, на этапе смешивания, а не распределять их равномерно по всем этапам. Выявление проблем на этапе смешивания обходится гораздо дешевле, чем их обнаружение в готовых трубах — или, что еще хуже, после установки.
Ваш следующий шаг
Понимание процесса изготовления ПВХ-труб помогает оценить точность, необходимую для работы с этим повседневным материалом, а также важность использования качественного сырья.
Если вы закупаете ПВХ-смола для производства труб, разные сорта Предлагаются различные свойства для конкретных применений. Правильный выбор смолы на начальном этапе упрощает каждый последующий этап.
