Что именно одобряет FDA, когда вы пишете «цитратный пластификатор» в спецификации медицинских трубок или ПВХ, контактирующего с пищевыми продуктами? Честный ответ: ничего — агентство одобряет конкретные марки в соответствии с конкретными разделами 21 CFR, и четыре распространенных вида цитрата имеют существенно разные области применения. Нормативно-правовая база смещается в сторону подтверждения соответствия для каждой марки, и указание «цитрата» на уровне категории — это тот тип деталей, на которые теперь обращают внимание при проверках на соответствие.
По сравнению с традиционными фталатами, семейство цитратов также не является полным аналогом по своим характеристикам: предельная температура обработки составляет примерно 170-180 °C против 200 °C и выше у фталатов, вязкость ниже, а профили миграции различаются на порядок между марками. Фактическое решение о соответствии техническим требованиям принимается внутри семейства цитратов, а не между категориями цитратов и фталатов.
В чем заключаются различия между цитратами и фталатами?
Цитраты образуются из лимонной кислоты (гидроксиэфира трикарбоновой кислоты), а не из фталевого ангидрида, поэтому они не содержат ароматического кольца и чисто гидролизуются до лимонной кислоты и спирта, с которым они были этерифицированы. Именно эта структура объясняет, почему регулирующие органы относятся к ним по-разному: нет пути образования орто-фталатного метаболита, о котором нужно беспокоиться, а продукты гидролиза присутствуют в нормальном метаболизме человека. Ограничения REACH в отношении DEHP, калифорнийский закон AB 2300 и требование ЕС о подтверждении наличия фталатов в составе MDR в совокупности подтолкнули к более широкому изменению в отношении фталатсодержащих и нефталатсодержащих пластификаторов, что и привело к появлению цитратов в качестве потенциального продукта.
Изменения, заслуживающие внимания, начинаются после принятия семейного решения. Согласно обзору ПВХ для медицинских изделий, проведенному компанией Spectrum Plastics, в отрасли сложился консенсус относительно замены DEHP на три пластификатора — DOTP, TOTM и ATBC, — при этом DINCH заслуживает особого упоминания.
Как только вы определились с цитратом, следующий шаг — выбор конкретного препарата, и мышление на уровне категории перестаёт быть полезным. ATBC, TBC, ATEC и TEC — это обозначения фармацевтического класса NF (Национальный формуляр), применяемые к четырём различным молекулам, а не взаимозаменяемые торговые названия одного и того же вещества.
Ацетилтрибутилцитрат, трибутилцитрат, ATEC и TEC имеют различное разрешение согласно 21 CFR.
В разделе 21 CFR FDA, описывающем каждый сорт, объясняется, почему «цитрат» — слишком грубое определение. В настоящее время требования к соответствию включают в себя предоставление доказательств на уровне раздела в документах, касающихся материалов, контактирующих с пищевыми продуктами, и четыре сорта распределяются совершенно по-разному:
| Класс | Ключевые разделы 21 Свода федеральных правил США | Практическая область применения |
|---|---|---|
| ATBC (ацетилтрибутилцитрат) | 172.515, 175.105, 175.300, 175.320, 181.27 | Широкий спектр материалов, контактирующих с пищевыми продуктами: вкусовые добавки, клеи, смолистые покрытия, полиолефиновые пленки, предварительно одобренные пластификаторы. |
| АТЕК (ацетилтриэтилцитрат) | 175.105, 175.300, 175.320, 178.3910, 181.27 | Клеи + покрытия + смазочные материалы, случайно контактирующие с пищевыми продуктами (стандарт 178.3910 отличается от стандарта ATBC по расположению элементов). |
| ТБК (трибутилцитрат) | 175.105 только | Только клеящие вещества; узкая зона контакта с пищевыми продуктами. |
| ТЭК (триэтилцитрат) | NF фармацевтическое вспомогательное вещество | Водорастворимость ограничивает использование гибкого ПВХ-материала для контакта с пищевыми продуктами; миграция в имитатор сухих пищевых продуктов при 15%-ной массовой доле, по имеющимся данным, немного превышает допустимые пределы, указанные в отраслевой литературе. |
Различия в фармакокинетике усиливают влияние матрицы. В исследовании на крысах, проведенном Яном и др. в 2019 году (PMC6523079), пероральная биодоступность ATEC составила 14.8% по сравнению с ATBC, у которого она составила 27.4%, при этом ATEC исчезал из микросом печени в течение пяти минут благодаря более быстрому доступу эстеразы к меньшим этиловым группам.
Таким образом, «миграция цитрата в организм пациента или имитатор пищевого продукта» — это не одно число, а кинетическая кривая для каждого класса, зависящая от длины сложноэфирной цепи, и значение, имеющее значение для регулирующих органов, различается на порядок между стандартами ATEC и ATBC. ISO 10993-12:2021 устанавливает базовый уровень экстракции для медицинских изделий (37 °C / 24 ч для устройств с ограниченным воздействием), но количество выщелачиваемого вещества, полученного в результате этого теста, зависит от класса.
Для специалистов, описывающих пункт, привязанный к 21 CFR: укажите марку, укажите раздел. Пункт «Цитрат согласно FDA» без идентификатора раздела — это тот пункт, который возвращается при проверке на соответствие требованиям.
Где диапазон эффективности цитратов сужается по сравнению с фталатами
Цитраты накладывают более узкий диапазон технологических параметров и совместимости, чем фталаты, и компромиссы касаются каждого сорта. Три конкретных компромисса определяют, будет ли замена востребована на рынке.
Подавление тиреоглобулина в зависимости от молекулярной массы
Измерения методом ДСК в ПЛА при 30 мас.% содержании пластификатора (сопоставимый показатель эффективности пластификатора, хотя это ПЛА, а не ПВХ) показали, что TEC снижает температуру стеклования полимера с 62.23 °C до 17.49 °C, в то время как ATBC снижает ее до 26.91 °C — менее молекулярный сложный эфир более эффективен в пересчете на phr, но при этом дает более мягкую готовую деталь при том же содержании. Ацетилирование также имеет значение: в ПВХ ATBC превосходит TBC по прочности на разрыв на 18.7%, а ATEC превосходит TEC на 13.9%, поэтому именно ацетилированные марки обеспечивают механические свойства, заменяющие фталаты.
Температурный потолок обработки
Температура плавления цитратов составляет примерно 170-180 °C, по сравнению с 200 °C и выше для традиционных фталатов. Производственные линии, привыкшие к высокоскоростной обработке DEHP, вынуждены снижать температуру плавления, перепроверять время пребывания и часто заново настраивать цикл. Это компромисс, на который приходится идти, чтобы соответствовать нормативным требованиям, а не бесплатная замена.

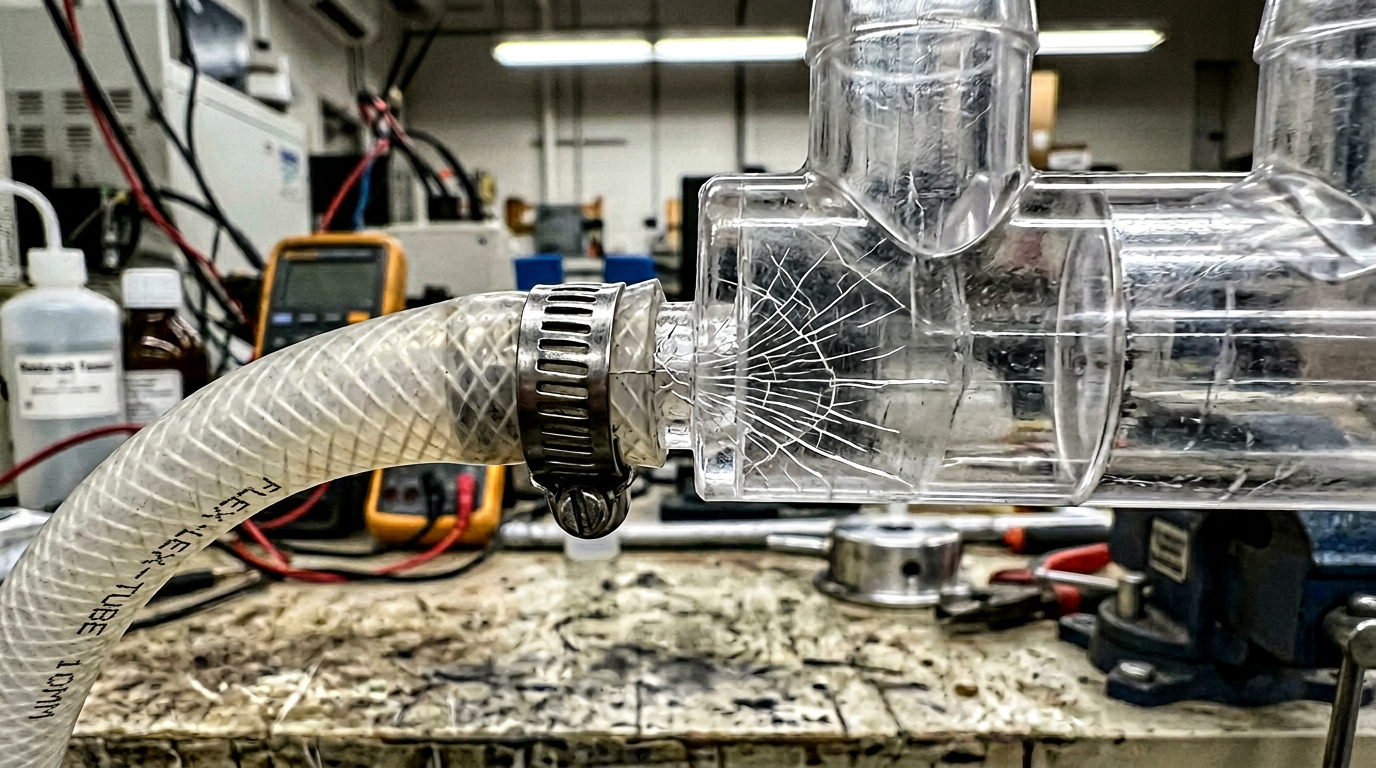

Образование трещин под напряжением в узлах смешанной жесткости
Это тот тип отказа, который большинство производителей перерабатывающих материалов упускают из виду. В ходе испытаний Teknor Apex 2016 года, проведенных Кроушем (Medical Design Briefs), гибкий ПВХ с твердостью 70 по Шору А, пластифицированный ATBC, сопоставлялся с жестким поликарбонатом и жестким ПВХ при температуре 23 °C / относительной влажности 50% / деформации 3%. ATBC вызывал видимое растрескивание под напряжением в поликарбонате в течение 0.2 часа и видимое растрескивание под напряжением в соседнем жестком ПВХ в течение 14 дней; пластификаторы с более высокой вязкостью (TOTM, ESBO) не вызывали растрескивания после 28 дней.
Низкая вязкость ATBC (около 32.7 сП) — именно то, что делает его эффективным для пластификации гибкого ПВХ, и то же самое свойство, которое создает риск повреждения соседних жестких компонентов в сборках со смешанной жесткостью (например, соединители гибких внутривенных трубок, соединяющиеся с жесткими поликарбонатными фитингами Люэра). Применение стандартной спецификации «замена DEHP на ATBC» без анализа каждого интерфейса приведет к отказам в эксплуатации.
Цитрат стоит дороже фталатов, и когда это оправдано?
Цитраты представляют собой реальную разницу в стоимости, которая должна быть рассмотрена в рамках процедуры закупок по существу. По последним оценкам отрасли, цена DEHP составляет около 1,047 долларов США/тонна FOB Пусан, а нефталатсодержащие адипаты и цитратные эфиры При производстве в промышленных масштабах цена за тонну увеличивается на 20-40%. Специальные марки ATBC в меньших объемах могут стоить в три-пять раз дороже, чем DEHP.
Такая надбавка оправдана только в том случае, если конкретный путь получения разрешения является обязательным техническим требованием — FDA 21 CFR для контакта с пищевыми продуктами, EN 71-3 безопасность игрушек, CPSIA 16 CFR 1307, EU MDR подтверждение наличия фталатов. Для чувствительных требований к ПВХ, где ни одно из этих разрешений не является обязательным, терефталаты (DOTP) и циклогексаноаты (DINCH) обеспечивают альтернативу фталатам по более низкой цене. Необходимо формулировать процесс закупок, исходя из пути получения разрешения, а не из самой молекулы — именно этот подход позволяет сохранить эффективность.
Подбор марки цитрата — ацетилтрибутилцитрат, ATEC, TBC, TEC — в зависимости от области применения.
В рамках отбора по категориям обязанностей количество ответственных задач для сотрудников, работающих с периферическим венозным катетером, сводится к четырем, за исключением одного важного аспекта, касающегося хранения крови, что нарушает любое общее правило «использовать ATBC».

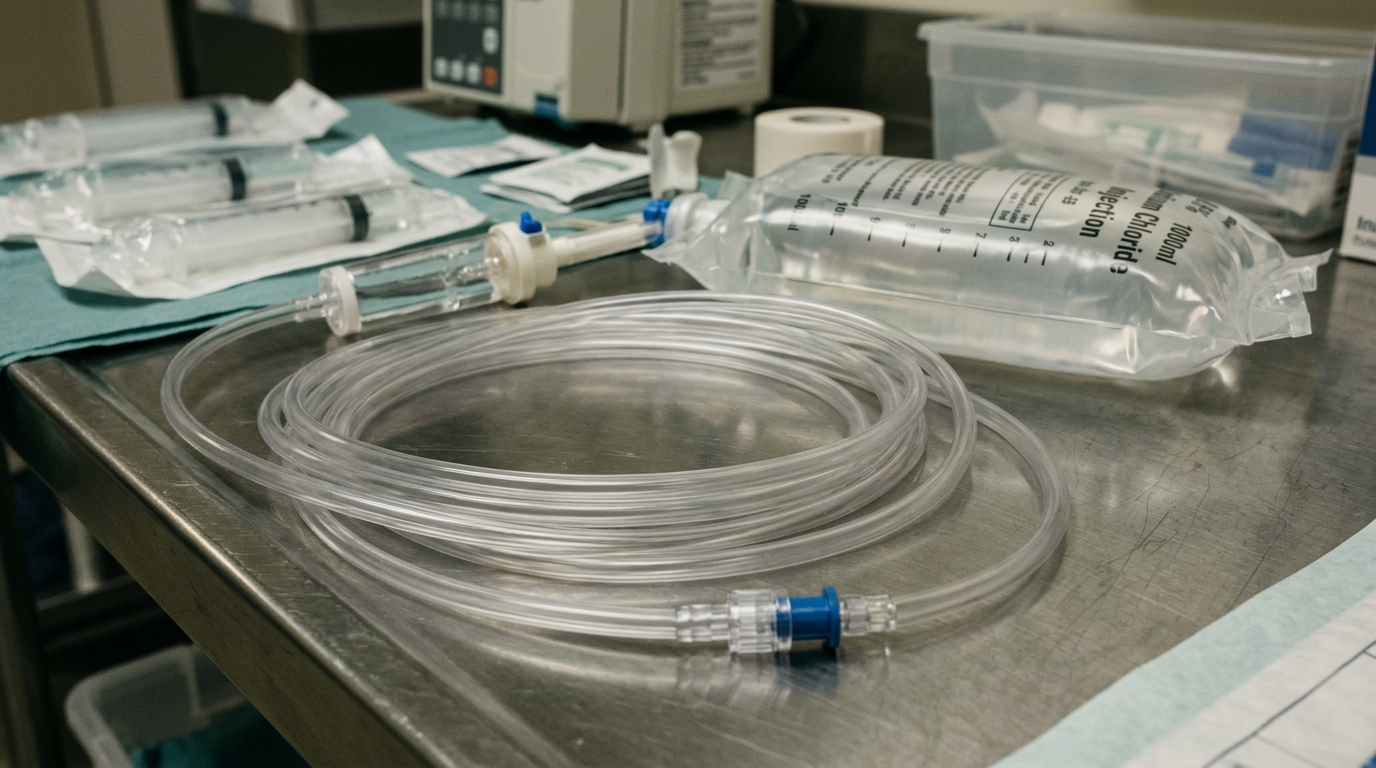

Медицинские трубки (внутривенные инфузионные системы, катетеры, компоненты для непрерывного введения жидкости)
ATBC является широко признанной отправной точкой благодаря своему соответствию требованиям 21 CFR по контакту с пищевыми продуктами и подтвержденной биосовместимости по стандарту ISO 10993; ATBC может быть использован для выполнения этой задачи, когда ограничивающими факторами являются метод стерилизации и миграция в водную среду. Выбор трубок также зависит от совместимости при стерилизации (гамма-излучение, этиленоксид, автоклавирование) и профиля контакта с солевым раствором или липидами — более широкий выбор пластификаторов ПВХ для медицинских трубок позволяет более детально рассмотреть этот аспект решения.

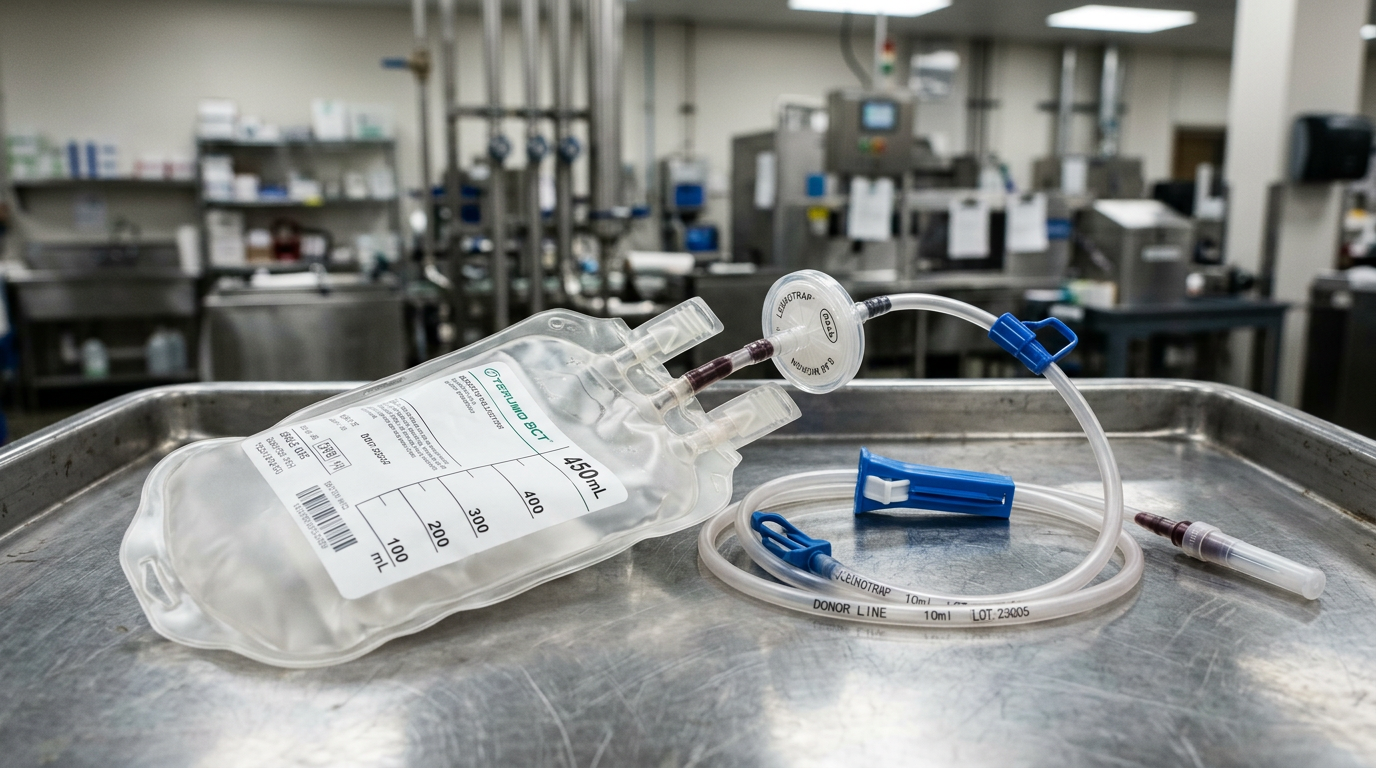

Пакеты для крови и экстракорпоральные трубки для контакта с липидами
ATBC здесь не подходит. Проверенным в полевых условиях является н-бутирилтри-н-гексилцитрат (Citroflex B-6), именно из-за низкой экстрагируемости в липидные среды — пластификатор, который выдерживает экстракцию в водном солевом растворе, может не выдержать экстракции из липидов крови.
Препарат B-6 имеет более чем 20-летний опыт применения, включен в Европейскую фармакопею и токсикологический обзор SCENIHR от февраля 2016 года. Пункт в списке «цитратный пластификатор для пакетов с кровью», в котором не указано различие между B-6 и ATBC, является неполным, если рассматривать его только по показателю экстрагируемости липидов.
Пленка и упаковка, контактирующие с пищевыми продуктами
ATBC снова имеет самый широкий спектр разрешений согласно 21 CFR; ATEC подходит под действие правила 178.3910, касающегося смазочных материалов, контактирующих с пищевыми продуктами. Разрешение TBC, ограниченное только правилом 175.105, позволяет использовать его только в качестве клея, а водорастворимость TEC исключает его использование в контакте с жирами/водой в пищевых продуктах, даже если разрешение NF для фармацевтической промышленности позволило бы его использовать.
Фармацевтические кишечнорастворимые и пролонгированные покрытия
Все четыре марки имеют обозначение NF, поэтому разрешение регулирующих органов одинаково для всего семейства, но решение по каждой марке основывается на молекулярной массе. В практике Aurorium в отношении фармацевтических вспомогательных веществ: низкомолекулярные цитраты (TEC, ATEC) в высокой концентрации обеспечивают высокую проницаемость пленки и быстрое высвобождение лекарственного средства для лекарственных форм немедленного высвобождения; высокомолекулярные цитраты (TBC, ATBC) в низкой концентрации обеспечивают низкую проницаемость и медленное высвобождение для энтеросолюбильных покрытий. Одно и то же семейство, четыре различных инструмента с разным профилем высвобождения.
Выводы
Вопрос о выборе между цитратами и фталатами следует рассматривать как двухэтапное, а не одноэтапное решение. Первый этап — это изменение состава семейства веществ, и как только для вашего конкретного применения будет установлен обязательный путь получения разрешения (21 CFR, контакт с пищевыми продуктами, EN 71-3, CPSIA, EU MDR), цитраты станут более дорогими, а DEHP/DINP отпадут из рассмотрения.
Второй этап, где большинство спецификаций не соответствуют требованиям, — это классификация по применению: широко разрешенный ацетилированный класс для контактирующих с пищевыми продуктами труб и стандартных медицинских трубок, другой класс ацетилированного вещества, где подходит смазочный материал 178.3910, вариант н-бутирилтри-н-гексила для продуктов хранения крови, и правило молекулярной массы в зависимости от концентрации для фармацевтических покрытий. Более глубокое изменение, заслуживающее внимания, — это регулирование: проверки соответствия выходят за рамки категорий фталатов и не-фталатных веществ и теперь ожидают подтверждения класса для каждого вида применения, а это значит, что приведенная выше матрица для каждого класса — это формат, по которому будет оцениваться ваша спецификация, а не отдельная строка «цитрат».
