Специалист, заказывающий ПВХ для медицинской линии по производству удлинителей, должен достичь предельного уровня миграции в мкг/дм² при скорости потока 10 мл/ч до проведения каких-либо экстракционных испытаний — и это решение должно быть зафиксировано в сертификате анализа, а не обнаружено после первого цикла выдержки в горячей воде. Предварительный выбор рецептуры — единственный этап, на котором молекулярная масса, геометрия разветвления, химическое семейство и спецификация сертификата анализа могут быть изменены без повторной квалификации линии. После того, как соединение прошло через экструдер, каждое изменение требует повторной партии.
Чем отличается выбор пластификатора на этапе подготовки рецептуры от восстановления после подготовки рецептуры?
На этапе предварительного отбора компонентов используются свободные переменные — химическое семейство, диапазон молекулярной массы, соотношение первичного и вторичного компонентов в смеси, спецификации сертификата анализа поставщика — все они по-прежнему могут быть указаны в заказе на закупку. На этапе последующего отбора компонентов используются связанные переменные: компонент находится на складе, производственная линия сертифицирована, и единственными оставшимися рычагами являются барьерные покрытия, обработка поверхности или работа при температуре ниже спецификации. Соотношение затрат составляет примерно 50:1.
Сертификат анализа (CoA) — это договорной документ, который фиксирует выбор. Если в спецификации указаны только плотность, вязкость и кислотность, но не параметры, имеющие отношение к миграции, поставщик может заменить фракцию олигомера или изменить исходное сырье, и покупатель никогда не увидит это на производственной линии, пока детали не выйдут из строя из-за старения.
Приведенные ниже правила принятия решений предполагают, что эти параметры соответствуют спецификации на момент закупки. Тактика снижения выбросов после составления рецептуры и механизм миграции в ПВХ рассматривают последствия и причины происходящего.
Молекулярная масса и геометрия разветвления при выборе низкомиграционных пластификаторов
Более высокая молекулярная масса подавляет миграцию за счет механического зацепления с сеткой цепей ПВХ. Полимерные пластификаторы При концентрации выше 2000 г/моль миграция практически отсутствует, поскольку цепи физически сцепляются с полимерной матрицей; низкомолекулярные пластификаторы диффундируют со скоростью, определяемой свободным объемом по Фоксу-Флори и термодинамической совместимостью. Пороговое значение, указанное в большинстве таблиц рецептур — «используйте полимерные для критически важных с точки зрения миграции, мономерные для экономически чувствительных» — правильно определяет приоритетность.

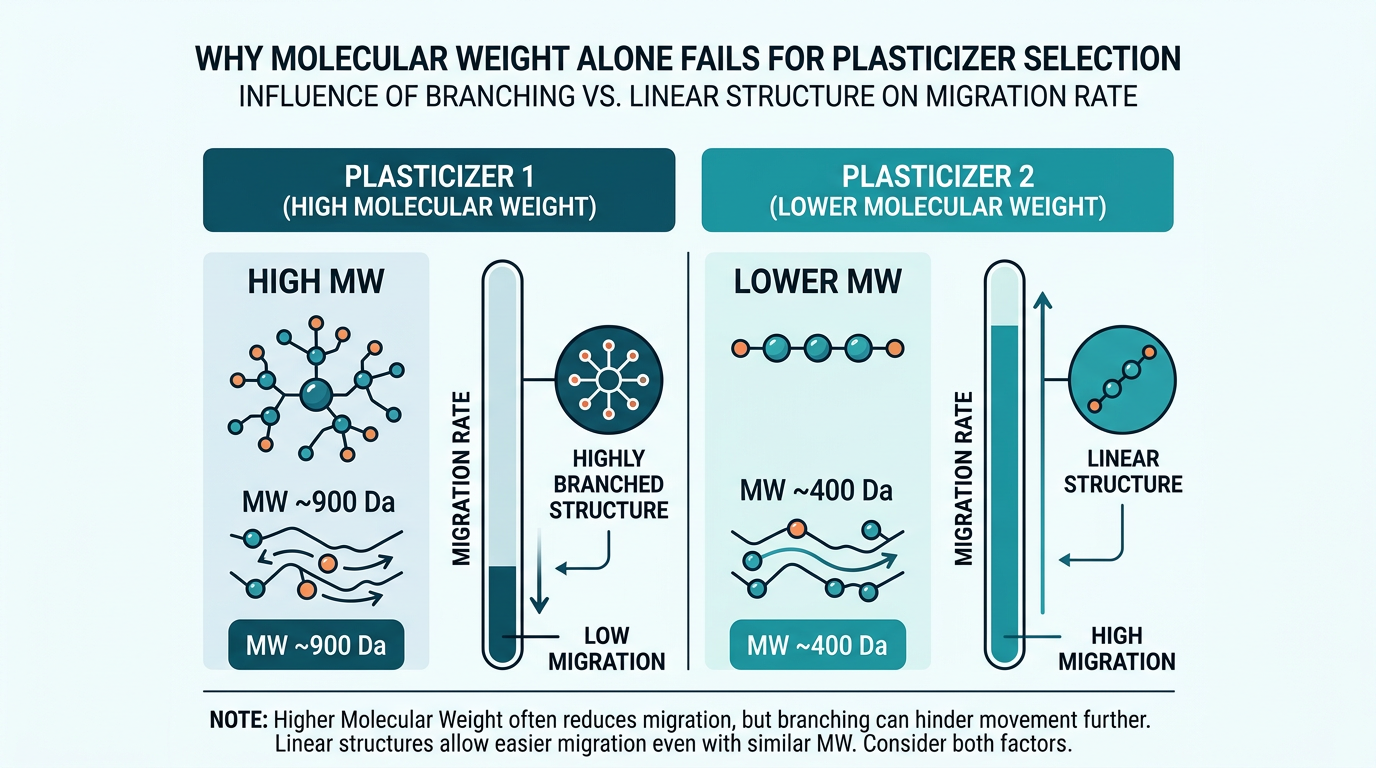

Молекулярная структура объясняет, почему одной лишь молекулярной массы недостаточно для достижения цели. Разветвленные молекулы добавляют больший свободный объем на единицу массы, чем линейные, а это значит, что более громоздкий разветвленный эфир с меньшей молекулярной массой может превзойти более мелкий линейный эфир с большей молекулярной массой при одинаковой загрузке. В обзоре Чогалы 2021 года (Силезский технологический университет) это объясняется взаимодействием молекулярной массы и геометрии, а не только молекулярной массой.
DOTP (линейный C8 терефталат) и DINP (разветвленный C9 фталат) не ранжируются в порядке возрастания молекулярной массы при фактических тестах на миграцию. Это подразумевает необходимость указания диапазона молекулярной массы и структурного дескриптора (линейный / разветвленный / изо). Спецификация, в которой указано «MW ≥ 390 г/моль» без указания типа (линейный или разветвленный), позволяет поставщику отгружать неверную геометрию при правильном количестве.
Правила выбора низкомиграционного пластификатора с точки зрения применения и химических свойств.

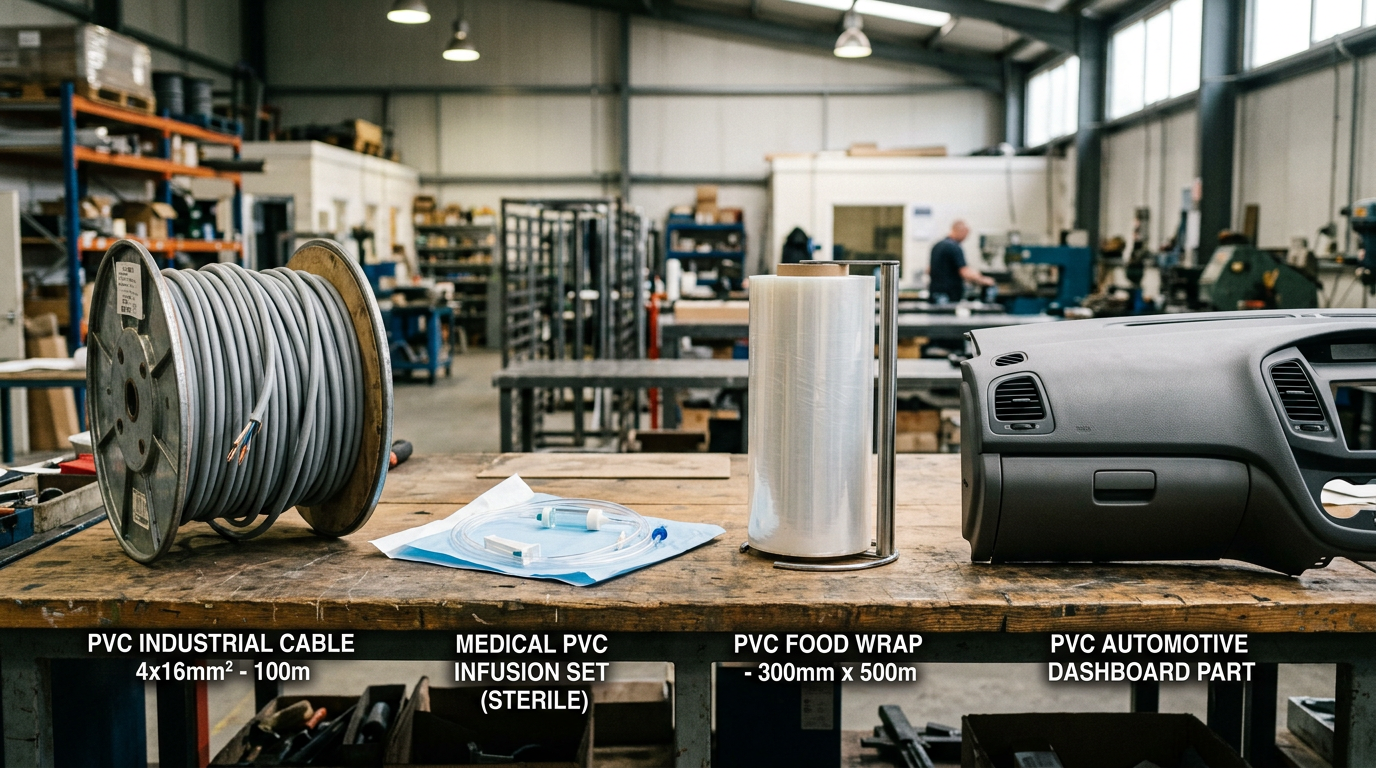

Выбор подходящего пластификатора зависит от того, какой предел миграции установлен для конкретного применения, а не от общего рейтинга стойкости. В кабельной, медицинской, пищевой и автомобильной промышленности применяются разные методы испытаний, пороговые значения потерь и нормативные ограничения воздействия:
| Области применения | Первичная химия | Диапазон средних волн | Цель миграции CoA | Основное обоснование |
|---|---|---|---|---|
| Кабель/провод (класс 90-105°C) | DIDP / DOTP / полимерный вторичный | Фталат C9-C11, полимерный > 2000 г/моль | Потеря летучести < 1.5% при 100 °C / 6 ч (ASTM D1203) | Длительное воздействие высоких температур; преобладает нестабильность. |
| Медицинские трубки (ПВХ для инфузий) | TOTM как основной | Тримеллитат ~547 г/моль | Миграция в 5%-ную глюкозу составляет < 0.2 мг/кг/сутки при скорости потока 100 мл/ч. | Ограничение на количество пациентов, подвергающихся воздействию; клинический алгоритм. |
| Контакт с пищевыми продуктами (FDA / EU 10/2011) | DOTP + ESO вторичный | Терефталат C8 + эпоксидированное соевое масло | Общая экстрагируемость < 60 мг/кг на имитатор (EN 14372) | Конкретные ограничения миграции для каждого имитатора. |
| Салон автомобиля (с низким уровнем запотевания) | DINP / DIDP / DOTP | C9-C11 разветвленный | Запотевание < 250 мкг по SAE J1756 / DIN 75201 G | Запотевание лобового стекла, запах, спецификации производителя. |
В соответствии с регламентом REACH, использование ортофталатов DEHP / DBP / BBP / DIBP ограничено в любых потребительских товарах; DINP и DIDP остаются допустимыми вне игрушек и товаров для ухода за детьми. Для медицинского ПВХ минимальный уровень миграции установлен TOTM — исследование по замене аппарата искусственного кровообращения в Университете Эрлангена-Нюрнберга (Eckert et al. 2016) показало снижение миграции примерно в 350 раз при переходе от DEHP-ПВХ к TOTM-ПВХ.
Эту задачу можно решить с помощью тримеллитатных пластификаторов (TOTM) для основного медицинского применения, а DOTP и ESO охватывают категорию материалов, контактирующих с пищевыми продуктами. Подробная информация о поставках для медицинского применения представлена в руководстве по пластификаторам для медицинских трубок. Полимерные пластификаторы стоят примерно в 3 раза дороже DINP за тонну, поэтому компромисс между миграцией и стоимостью становится существенным, когда применение допускает использование фталатов C9-C11.
Параметры анализа, позволяющие прогнозировать миграцию пластификатора на этапе закупки.
Сертификат анализа, прилагаемый к бочке с пластификатором, является единственным документом, который передается на проверку при закупках. Если параметры, имеющие отношение к миграции, отсутствуют, поставщик может заменить партии без нарушения условий договора. Минимальный набор параметров, позволяющих прогнозировать миграцию:
- Молекулярная масса + структурный дескриптор — Указана конкретная полоса молекулярной массы (например, 390-410 г/моль) И флаг линейности/разветвленности/изотипа. Одна только молекулярная масса не позволяет ранжировать миграцию; необходимы оба параметра.
- Потеря летучести при 100 °C / 6 ч (ASTM D1203, Метод A) — прогнозирует поведение кабеля в зависимости от его теплового класса; самый дешевый экран для обеспечения термической стабильности.
- Экстракция н-гексаном в течение 24 часов при 23 °C. — прогнозирует миграцию жиров и липидов при контакте с пищевыми продуктами. Необходимо, если в процессе применения используются жиры или масла.
- Растворимое вещество в 5% растворе глюкозы/физиологическом растворе при 37 °C в течение 24 часов. — прогнозирует клиническую миграцию. Требуется для медицинских ПВХ.
- Удельная плотность и показатель преломления — Параметры отпечатков пальцев; внезапные изменения между партиями указывают на изменение исходного сырья, даже если заявленный химический состав остался неизменным.
- Кислотная ценность (мг KOH / г) — показатель стабильности при гидролизе; высокие значения ускоряют разрушение пластификатора, катализируемое Fe³⁺, в кабельной промышленности.
Фактическое влияние на миграцию оказывает коэффициент диффузии при рабочей температуре, однако в сертификате анализа он напрямую не указан — наиболее сильными предварительными факторами являются показатели летучести и экстракции. Контроль качества поступающих партий осуществляется в соответствии с протоколом испытаний на миграцию пластификатора. Риск концентрируется на уровне вторичных поставщиков и перепродавцов, где в технических характеристиках часто указываются только базовые параметры ASTM-D1045, а набор факторов, предсказывающих миграцию, отсутствует.
Ошибки при выборе пластификатора на этапе подготовки рецептуры, которые выявляются в спецификации сертификата анализа.
Одни и те же три ошибки повторяются в спецификациях для кабельной, медицинской, пищевой и автомобильной промышленности — каждая из них связана с исправлением в сертификате анализа, которое выявляет проблему до первой пробной обработки.
Одноосевое МВт-рассуждение
В спецификации по умолчанию используется принцип «более высокая молекулярная масса = более низкая миграция», и в сертификате анализа указывается только молекулярная масса, предполагая, что линейный эфир с молекулярной массой 410 г/моль будет превосходить разветвленный эфир с молекулярной массой 390 г/моль. В обзоре Чогалы 2021 года задокументирована обратная ситуация: разветвленная геометрия добавляет свободный объем на единицу массы, чего не могут обеспечить линейные цепи, и рейтинг скорости миграции меняется при одинаковой загрузке. Исправление в сертификате анализа заключается в указании полосы молекулярной массы И флага линейности/разветвленности/изомера в отдельных строках спецификации.
Рассматривать миграцию CoA как единое число, когда в процессе строительства она изменяется в 2.5–5 раз, — это неправильно.
Бернард и др. (PLoS One 2018) измерили выделение TOTM из линий инфузионного расширения ПВХ с соэкструдированным и однослойным покрытием: при соэкструдированной конструкции выделение TOTM было в 5, 3 и 2.5 раза меньше при скорости 10, 5 и 1 мл/ч соответственно. При одинаковом пластификаторе, одинаковой номинальной молекулярной массе и одинаковом анализе-анализе — разная конструкция слоев смещала миграцию на поллогарифма. Решение проблемы с анализом-анализом заключается в указании конструкции (однослойная или соэкструдированная) в заказе на закупку готовой детали, а не только на барабане с пластификатором.
Предположим, что "не содержит фталатов" равнозначно "соответствует нормативным требованиям".
В исследовании Бернарда (2018 г.) также измерялась экспозиция пациентов при скорости инфузии 100 мл/ч у взрослых весом 70 кг в течение 24 часов: TOTM 0.097 мг/кг/сутки, DEHT 0.264, DINCH 0.77, DINP 0.96. DINCH превышает пороговое значение NICNAS 0.4 мг/кг/сутки; DINP превышает рекомендуемую суточную дозу 0.15 мг/кг/сутки. Две часто рекомендуемые альтернативы — DINCH («нефталат») и DINP («фталат с высокой молекулярной массой») — обе не соответствуют требованиям клинической экспозиции при стандартных скоростях инфузии.
Решение проблемы с сертификатом анализа заключается в указании пластификатора в зависимости от условий применения (мг/кг/день при скорости потока, характерной для данного применения), а не по химической группе веществ. Для медицинских трубок только TOTM и DEHT остаются значительно ниже нормативного уровня при клинической скорости потока.
Один из важных факторов на уровне рецептуры, который следует указывать наряду с основным пластификатором: в обзоре Чогалы GEHTMA-3 описан как компатибилизатор между ПВХ и ДОТП, снижающий потерю веса при экстракции с 13.2% до 0.8%. Для критически важных с точки зрения миграции кабельных и автомобильных применений выбор вторичного пластификатора должен быть включен в набор спецификаций сертификата анализа наряду с основным.
Следующие шаги
Предварительным этапом разработки рецептуры является спецификация сертификата анализа (CoA), которая фиксирует диапазон молекулярной массы, структурное описание, три параметра прогнозирования миграции, относящиеся к методу испытаний, используемому в данном применении, и — для медицинских и пищевых продуктов — числовое значение воздействия в условиях использования, а не обозначение химического семейства. Перед первым испытанием компаундирования проведите проверку этой спецификации с помощью приведенной выше таблицы соответствия применений; переговоры с поставщиками сокращаются, а сроки квалификации уменьшаются, если спецификация не предусматривает возможности замены между указанными партиями. Если концентрация соединения продолжает изменяться со временем, проблема миграции переходит из области выбора в область разработки рецептуры — где начинают применяться методы снижения миграции после разработки рецептуры.
