Le DOTP possède un pouvoir adoucissant équivalent à celui du DEHP avec un facteur d'efficacité de 1.03. Alors pourquoi tant de reformulations échouent-elles dès les trois premières productions ? Parce que les formulateurs considèrent la transition comme un simple changement de matière première, alors qu'il s'agit en réalité d'une refonte complète du procédé. Chaque remplacement réussi du DEHP que j'ai mené a nécessité des modifications à trois niveaux : formulation, paramètres de traitement et validation. Négliger l'un d'eux, et c'est le retour aux lots rejetés.
Le secteur de la construction et des revêtements de sol représente 48 % de la demande mondiale de DEHP, les câbles et fils électriques 27 %. L'approche de transition pour les formulateurs industriels est fondamentalement différente de celle décrite dans la littérature médicale.
Pourquoi la plupart des substituts de DEHP échouent en production
Le marketing affirme que le DOTP et le DINP sont des substituts « quasi-identiques ». Leur facteur d'efficacité de 1.03 indique qu'ils assouplissent le PVC de façon presque identique au DEHP. Ces deux affirmations sont techniquement correctes, mais dangereusement incomplètes.
Le ramollissement n'est qu'un aspect. Le comportement lors de la transformation, les taux de migration, la compatibilité avec les co-additifs, le vieillissement thermique et les performances du produit fini en sont cinq autres. J'ai vu des compoundeurs remplacer le DEHP par du DOTP à un taux de compression identique, appliquer leur profil de cylindre standard et produire un composé conforme aux normes de dureté Shore dès le premier jour. Trois semaines plus tard, les tests de migration échouent. Ou l'isolation des fils se fissure à basse température.
C’est dans cet écart entre « équivalence en matière d’adoucissement » et « équivalence en matière de produit » que la plupart des transitions s’enlisent. Baxter International a commercialisé une alternative sans DEHP, approuvée par la FDA, pendant 18 ans avant de mener à bien la transition complète ; le matériau n’a jamais constitué un obstacle.
Lorsque vous choisissez un plastifiant pour PVC, partez du produit final et non de la fiche technique du plastifiant.
Choisissez l'alternative adaptée à votre application, et non à la fiche technique. Adaptez-la à votre application. La fiche technique ne doit pas être le seul critère.
C’est votre application qui détermine quelle solution alternative convient, et non l’inverse. Un fabricant de composés pour fils et câbles et un fabricant de revêtements de sol ont des priorités de performance totalement différentes, même lorsqu’ils remplacent tous deux le DEHP.
Fil et câble
La flexibilité à basse température et les performances diélectriques sont primordiales. Le DOTP est le matériau de choix pour l'isolation de la plupart des câbles d'usage courant : sa géométrie moléculaire en position para réduit la migration par rapport au DEHP tout en préservant les propriétés électriques. Pour les gaines exposées à des températures extrêmement basses, incorporez du DOA jusqu'à 25 % de la composition totale du système plastifiant afin d'abaisser le point de fragilité en dessous de -40 °C.
Le surcoût des alternatives au DEHP par rapport au DEHCH se situe généralement entre 3 et 45 cents la livre. Il est inférieur à 10 % dans la plupart des cas et diminue à mesure que la production de DOTP augmente.
Revêtements de sol et de mur
La résistance à la migration et les faibles émissions de COV sont les principaux critères de sélection. Le taux de migration du DINCH est environ huit fois inférieur à celui du DEHP en application de contact, ce qui en fait le candidat idéal. Pour les feuilles calandrées, le DEHCH offre une bonne compatibilité et une excellente stabilité des couleurs. Les plastifiants diol-ester présentent une dureté Shore A inférieure de 5 à 10 points à celle des phtalates équivalents à concentration égale ; il est important d'en tenir compte pour obtenir une dureté spécifique.
Automobile et biens de consommation
Le vieillissement thermique et la résistance à la buée constituent les principaux freins. Le TOTM résiste mieux aux hautes températures que toute autre solution d'usage général, mais exige un réglage précis du PHR. Pour les intérieurs automobiles, un système à dominante TOTM, associé à un faible pourcentage de DIDP pour compenser la flexibilité à froid, offre le meilleur compromis.
Reformuler le système, pas seulement le plastifiant
Une formule à 50 phr de DEHP ne devient pas une formule à 50 phr de DOTP — chaque famille de plastifiants solvate les chaînes de PVC à un rythme différent, et copier le nombre PHR est l'erreur de reformulation la plus courante.
La conversion PHR n'est pas une copie conforme.
Les esters d'acides polybasiques cycliques offrent une efficacité de plastification supérieure de 15 à 20 % par rapport aux alternatives linéaires. Les huiles végétales époxydées, à une concentration de 5 à 15 phr, agissent également comme agents de neutralisation du HCl, élargissant ainsi la plage de températures de transformation jusqu'à 180-190 °C.
Pour commencer, je recommande de doser le DEHP par rapport à votre teneur actuelle en DEHP (en phr), en divisant ce rapport par le facteur d'efficacité de l'alternative, puis en effectuant un essai. Si votre formule actuelle nécessite 50 phr de DEHP et que vous passez au DOA (efficacité de 1.15), vous aurez besoin d'environ 43 phr, et non de 50. Le calcul est le suivant : 50 / 1.15 = 43.5 phr. Si vous négligez ce calcul, vous risquez soit un surdosage (gaspillage d'argent et risque de blanchiment), soit un sous-dosage (produit cassant).
Pour les plages d'ajustement du PHR en fonction du type de plastifiant, des directives spécifiques de dosage du PHR précisent davantage le point de départ.
Mélange multicomposant
Aucune alternative n'égale le DEHP sur tous les plans de performance pour les applications exigeantes. Privilégiez un système de plastifiants plutôt qu'un plastifiant seul.
Combinaisons éprouvées :
- TOTM + DIDP pour la résistance à la chaleur avec compensation de température froide
- Polyester + DOA ou ESBO pour une durabilité et des performances à basse température
- Esters de phosphate (TCP, CDP) + plastifiant à usage général pour retarder la flamme
Contraintes critiques : limiter la teneur en DOA à 25 % du système plastifiant total, sous peine de perdre la résistance à la chaleur. Les paraffines chlorées exsudent au-delà de 15 à 20 phr. Les esters de phosphate ont des effets antagonistes avec le Sb₂O₃ ; il ne faut jamais les associer dans un système ignifuge. Cette dernière erreur m’a coûté plus de temps à résoudre les problèmes que toute autre erreur de mélange.
Lorsque le DEHCH fait partie de votre système de mélange, le processus d'incorporation nécessite son propre protocole pour une gélification et une dispersion appropriées.
Erreurs courantes de reformulation
L'utilisation de TOTM à des concentrations équivalentes à celles du DOP produit systématiquement des composés sous-plastifiés et cassants. Le facteur d'efficacité du TOTM est bien inférieur ; il faut donc augmenter la concentration de PHR, et non la maintenir à un niveau équivalent.
L'utilisation de DOA sans un partenaire de mélange haute température comme TOTM offre une excellente flexibilité à froid, mais pour des produits qui durcissent au-dessus de 60 °C. Il faut toujours l'associer.
Effectuez des essais par lots d'au moins 50 kg, testés tout au long de votre processus en aval, avant de lancer une production en série.
Ajustez les paramètres de traitement avant de passer à l'échelle supérieure.
Si vous changez le plastifiant tout en conservant le même profil de canon, vous obtiendrez des résultats différents. C'est un principe physique, pas une simple suggestion.

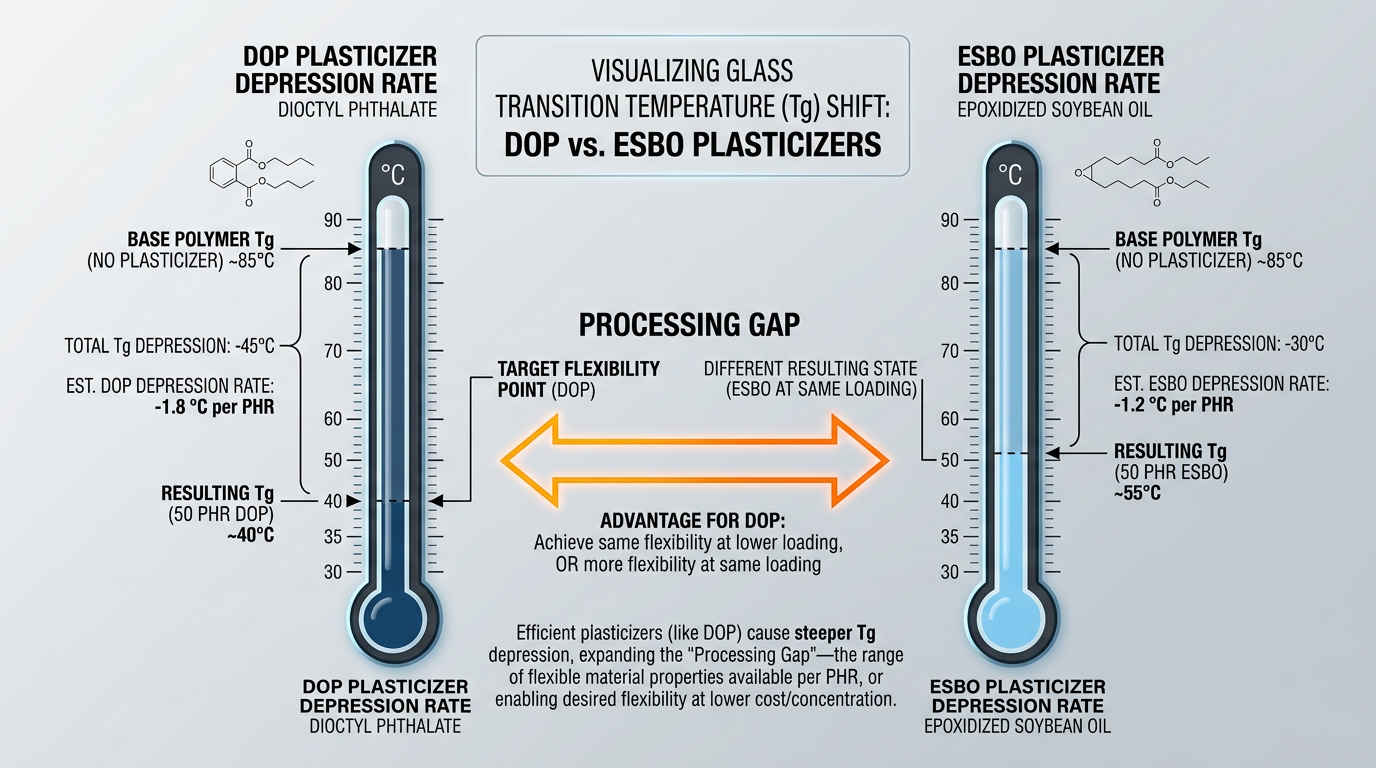

Le DOP abaisse la température de transition vitreuse de 3.4 °C par phr. L'ESBO, quant à lui, ne l'abaisse que de 1.5 °C par phr. En remplaçant 20 phr de DOP par de l'ESBO, la Tg de votre composé augmente d'environ 38 °C. Avant d'ajouter l'ESBO au mélangeur, assurez-vous que votre profil de température prenne en compte cette nouvelle Tg.
Ajustements de traitement à prévoir :
- Températures de fût : augmenter de 5 à 15 °C pour la plupart des alternatives sans phtalates, et davantage pour les options biosourcées.
- Vitesse de la vis : réduire initialement de 10 à 15 % pour compenser les différences de viscosité du polymère fondu.
- Temps de fusion : les plastifiants de type benzoate peuvent réduire les temps de fusion de 30 %, ce qui modifie votre calcul du rapport vitesse/rendement
- Vitesse de refroidissement : les alternatives à faible volatilité conservent la chaleur plus longtemps ; ajustez les zones de refroidissement en conséquence.
Teknor Apex a démontré l'application extrême de ce principe avec ses formulations d'alliage PVC/POE. En éliminant totalement les plastifiants liquides, ils ont atteint une rétention d'allongement de 102 % à 121 °C, contre seulement 1 % pour le PVC souple standard. Cette différence d'un facteur 102 résulte d'une refonte complète du processus de compoundage, et non du simple choix du matériau.
Vérifiez avant d'expédier
Le composé reformulé satisfait aux exigences de dureté Shore et se transforme de manière acceptable. Le travail n'est pas terminé.
Les tests de migration permettent de détecter ce que les tests mécaniques ne parviennent pas à déceler. Alors que les concentrations de DEHP dans l'environnement ont diminué au cours de la dernière décennie, les niveaux de DINP et de DINCH ont fortement augmenté. Remplacer un problème de migration par un autre est une substitution regrettable, qui se produit lorsque les formulateurs négligent la validation.
Testez chaque composé reformulé pour : la dureté Shore à 24 heures et 7 jours (certaines alternatives changent après conditionnement), la migration selon votre norme d'utilisation finale (EN 71-3, FDA 21 CFR ou IEC 62321), le vieillissement thermique à la température de service la plus défavorable pendant au moins 168 heures et la fragilité à basse température, le cas échéant.
Le véritable coût du remplacement du DEHP ne réside pas dans le surcoût de la matière première, mais dans les arrêts de production occasionnés par l'absence de réingénierie du procédé nécessaire à la mise au point de la nouvelle formulation. Une reformulation réussie à l'échelle pilote, validée systématiquement, permet de rentabiliser la transition grâce aux économies réalisées sur les rebuts.
