Le dosage que je recommande pour la plupart des cuirs artificiels en PVC se situe entre 50 et 80 phr de plastifiant primaire. Cependant, ces 30 phr font toute la différence entre une rigidité adaptée à l'ameublement et un tombé adapté à l'habillement, et la relation entre la concentration et la flexibilité est loin d'être linéaire. Les 20 premiers phr de plastifiant ajoutés apportent un gain de flexibilité supérieur aux 40 phr suivants réunis. Trouver la concentration optimale implique de comprendre le point critique de la courbe, le début de la diminution des gains et le seuil à partir duquel on observe un suintement en surface et une perte de propriétés mécaniques.
Comment la quantité de plastifiant modifie la dureté et la flexibilité
Chaque augmentation de 5 points de pourcentage de la teneur en plastifiant diminue la dureté Shore A d'environ 2 à 3 points. À 30 P (environ 30 phr dans un composé PVC standard), on atteint environ 95 Shore A : le matériau est rigide et n'offre aucun toucher cuir. À 60 P, on atteint 80 Shore A, ce qui donne un aspect similaire à celui d'un revêtement rigide. À 80 P, on atteint 70 Shore A, une dureté suffisante pour les sacs et les garnitures automobiles. Au-delà de 100 P, la dureté descend en dessous de 60 Shore A : on obtient une souplesse adaptée à l'habillement, mais le risque de migration est très élevé.

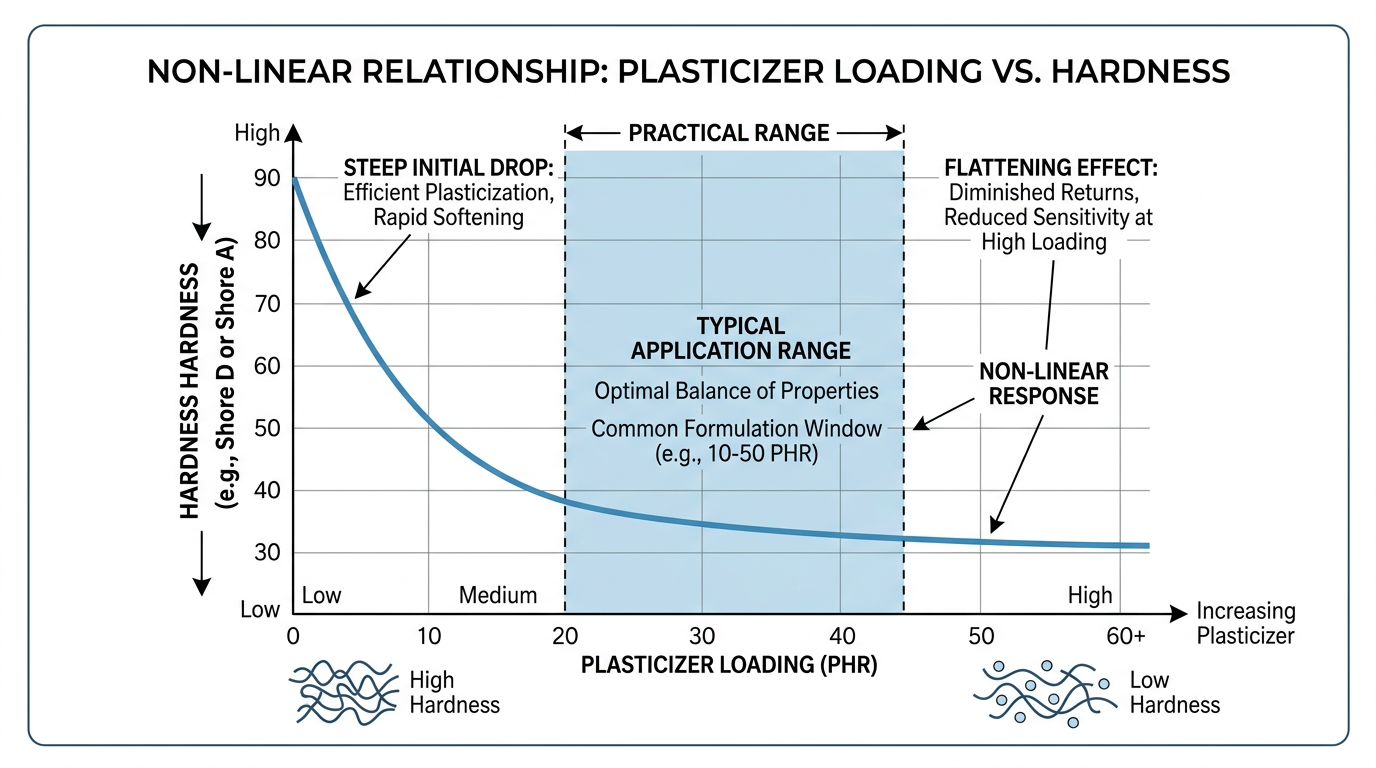

Cette courbe n'est pas linéaire. L'ajout initial de plastifiant induit d'importantes modifications des propriétés, qui se stabilisent à des concentrations plus élevées. Passer de 0 à 20 phr aplatit fortement la courbe de Tg, décalant la température de transition vitreuse de 40 °C ou plus. Passer de 60 à 80 phr ne permet de gagner que 5 à 8 points Shore A, tout en augmentant considérablement le risque de migration et en réduisant la résistance à la traction.
Le mécanisme sous-jacent est simple. Les molécules de plastifiant s'insèrent entre les chaînes de PVC, augmentant l'espacement et permettant la mobilité segmentaire. À faible concentration, chaque molécule de plastifiant supplémentaire se fixe sur des chaînes polymères encore très compactes, ce qui représente un impact important par molécule. À concentration plus élevée, les chaînes étant déjà bien espacées, l'ajout de plastifiant a moins d'effet sur leur mobilité et davantage d'effet sur l'affaiblissement des forces intermoléculaires assurant la cohésion de la matrice.

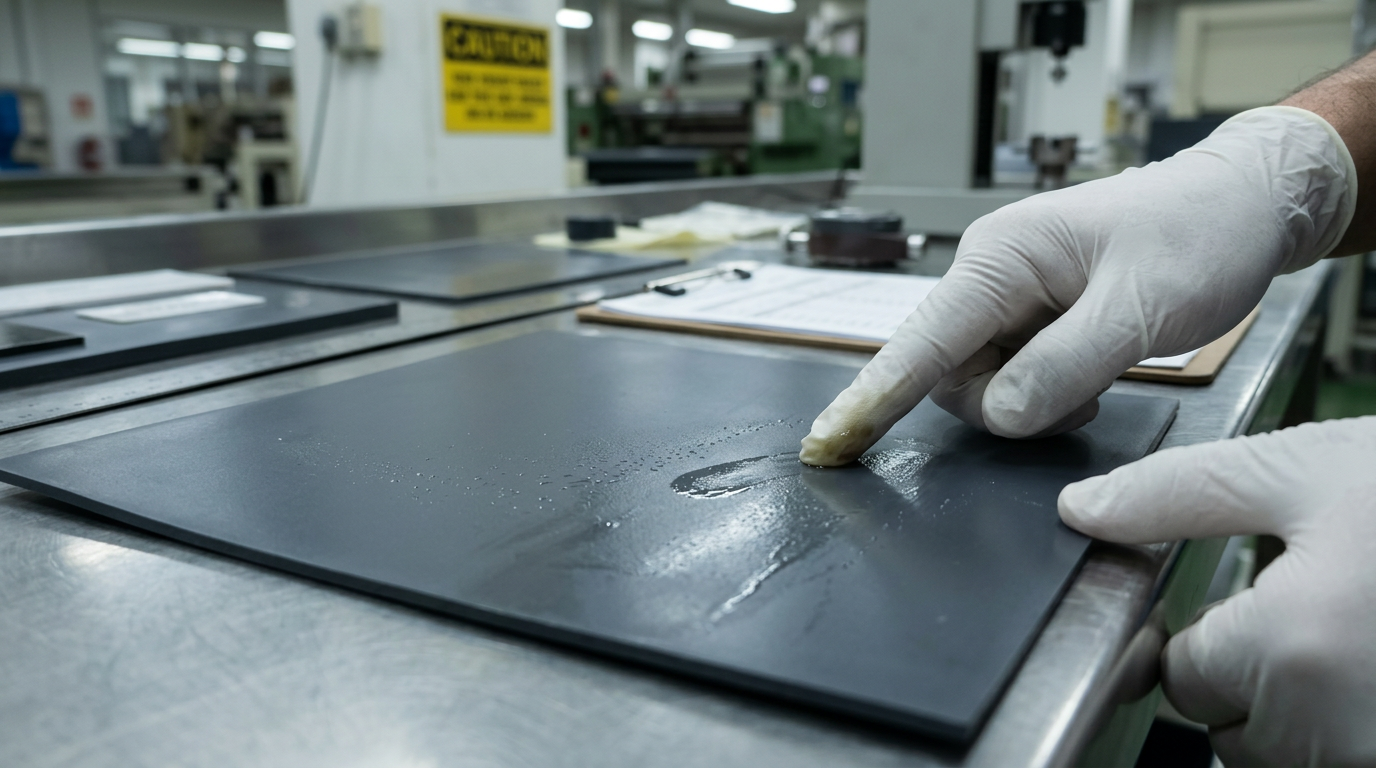

Pour le cuir PVC en particulier, le dosage optimal se situe entre 50 et 80 phr pour la plupart des applications. En dessous de 50 phr, le matériau manque de souplesse et de toucher. Au-delà de 80 phr, on sacrifie la flexibilité au profit de problèmes de migration du plastifiant qui apparaissent plusieurs semaines après la production : surfaces grasses, rigidification au fil du temps et réclamations clients.
Le piège de l'antiplastification en dessous de 15 phr
Voici un fait qui surprend même les formulateurs expérimentés : en dessous d’environ 15 phr (soit 8 à 10 % en poids), l’ajout de plastifiant rigidifie le PVC au lieu de l’assouplir. Cet effet antiplastifiant s’explique par le fait qu’à très faibles concentrations, les molécules de plastifiant se lient fortement à des sites spécifiques de la chaîne polymère par liaisons hydrogène. Au lieu de permettre la mobilité de la chaîne, elles bloquent les mouvements segmentaires à courte portée.
Les recherches sur le phosphate de tricrésyle (TCP) dans le PVC indiquent un seuil d'antiplastification d'environ 8.5 % en poids. En dessous de ce seuil, la résistance à la traction et le module d'Young augmentent tandis que l'allongement à la rupture diminue – un comportement inverse à celui attendu d'un plastifiant. Le retour à un comportement de plastification normal n'intervient qu'à partir d'environ 25 % en poids (soit environ 30 à 35 phr).
Pour la formulation du cuir PVC, cela signifie qu'il ne faut jamais viser des taux de plastifiant extrêmement faibles en espérant obtenir un cuir semi-rigide. À 10 phr, votre matériau sera cassant et peu extensible, et sa résistance aux chocs sera inférieure à celle du PVC non plastifié. Si vous avez besoin d'un substrat en cuir rigide (dureté Shore A supérieure à 90), il est préférable de reformuler avec un composé PVC rigide et d'ajuster les niveaux de charge plutôt que de sous-doser le plastifiant dans une formulation souple.

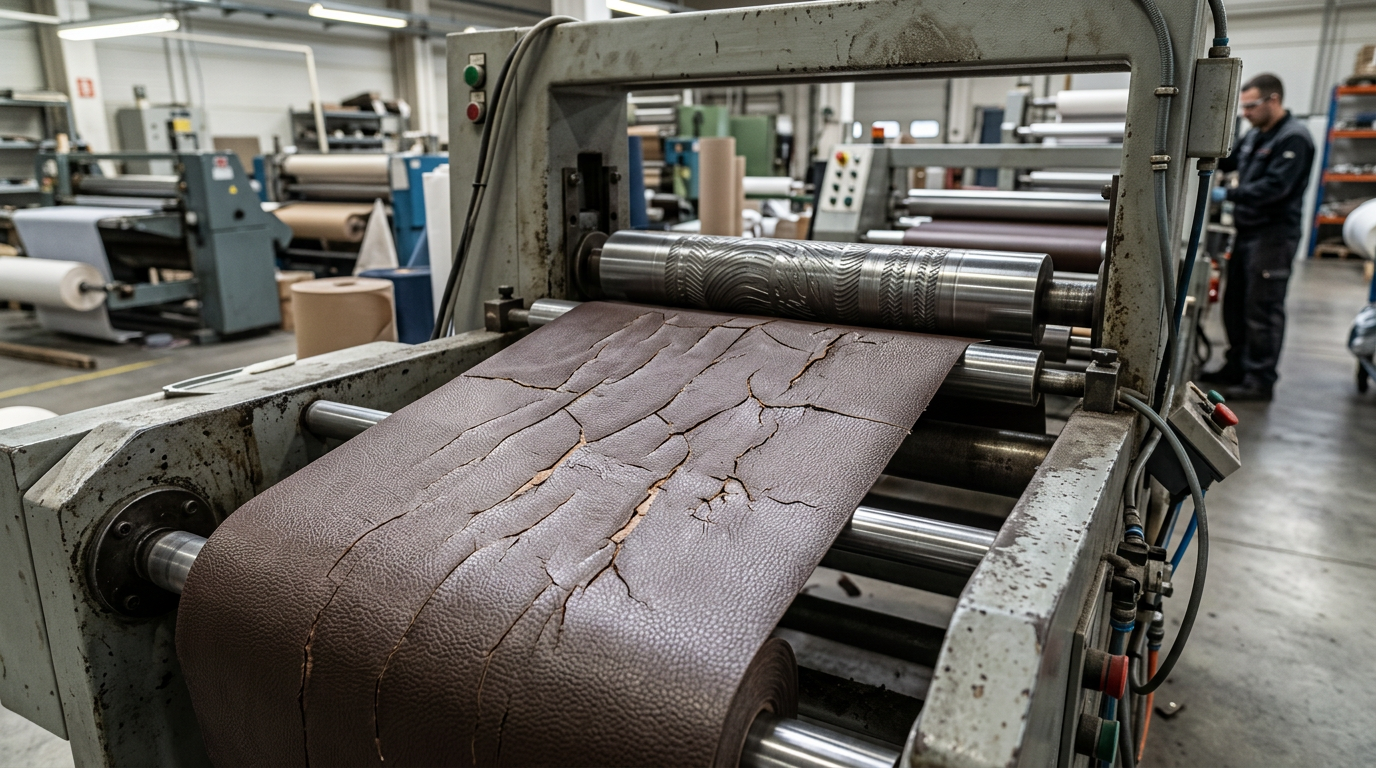

Il m'est arrivé que des formulateurs m'apportent des échantillons dosés à 12 ou 15 phr et me demandent pourquoi leur cuir se fendait lors du gaufrage. La réponse était contre-intuitive : ils n'avaient pas mis assez de plastifiant, et non pas trop. Au-delà de 35 phr, le gaufrage était impeccable et l'allongement redevenait satisfaisant.
Pourquoi le type de plastifiant modifie-t-il l'équation à charge égale ?
Deux formulations à concentration identique (en phr) peuvent présenter des flexibilités très différentes. À 50 phr, le DEHA atteint une dureté Shore A de 82, tandis qu'un plastifiant oligoester (PD_43) atteint 88, soit un écart de six points dû à la seule concentration. Cette différence s'explique par l'efficacité plastifiante, et la gamme de performances des plastifiants commerciaux est plus étendue que la plupart des formulateurs ne le pensent.
L'efficacité des plastifiants varie de 0.86 (DBP) à 1.26 (DTDP) par rapport à une valeur de référence de 1.0 pour le DOP. Cet écart de 47 % signifie que le remplacement d'un plastifiant par un autre, à concentration égale (en phr), n'est jamais équivalent. Le DINP nécessite environ 104 phr pour obtenir la même flexibilité que 100 phr de DOP. Si vous passez du DOP au DOTP sans modifier la concentration, attendez-vous à une légère augmentation de la dureté Shore A.
Décalage Tg : le chiffre qui prédit la flexibilité

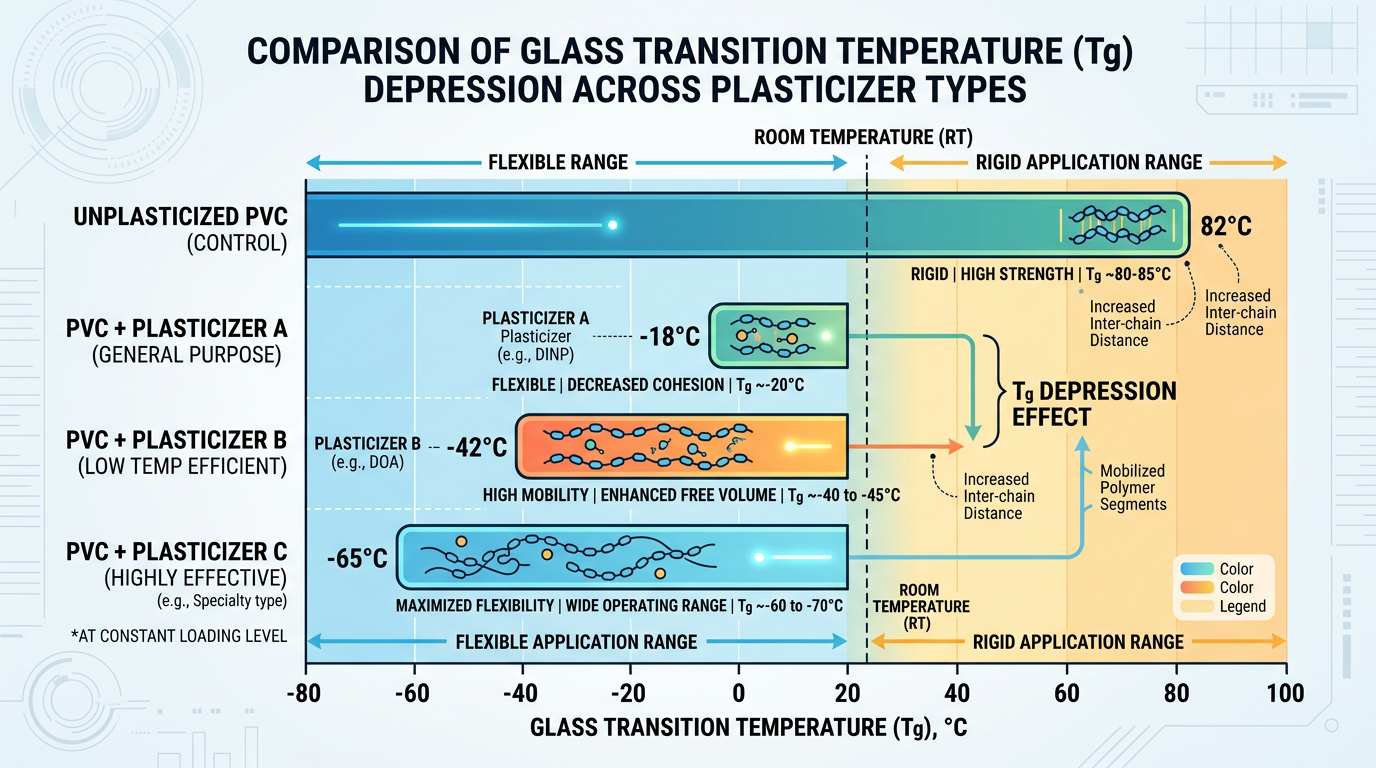

La méthode la plus fiable pour comparer l'efficacité des plastifiants est l'abaissement de la température de transition vitreuse (Tg). Le PVC non plastifié présente une Tg d'environ 80 °C. À 50 phr de DEHT (structurellement similaire au DOTP), la Tg chute à environ -25 à -27 °C, soit une diminution de plus de 100 °C. Le DOP, à concentration standard, atteint une Tg de -22 °C.
Cet écart de Tg a des conséquences pratiques directes. Chaque degré de diminution de la Tg représente une mobilité accrue de la chaîne à température ambiante. Un plastifiant atteignant une Tg de -27 °C à 50 phr offre une flexibilité à basse température nettement supérieure à celle d'un plastifiant atteignant seulement -15 °C à la même concentration. Pour les cuirs d'intérieur automobile qui doivent réussir des tests de flexion à froid à -30 °C, ces 12 degrés de différence de Tg sont déterminants.
Les plastifiants biosourcés et polymères permettent généralement d'obtenir une diminution de la température de transition vitreuse (Tg) moins importante : de -11 à -18 °C à 60 phr contre -22 °C pour les phtalates conventionnels. Si vous optez pour des alternatives biosourcées afin de vous conformer à la réglementation, prévoyez d'augmenter la charge de 15 à 25 phr pour maintenir la flexibilité de votre formulation DOP ou DOTP actuelle.
DOP vs DOTP : Le compromis du formulateur de cuir
Pour le cuir PVC, le choix entre DOP et DOTP dépend de vos priorités. Le DOP offre une plus grande flexibilité par phr (coût par pouce carré), un coût inférieur par point Shore A, une meilleure transformation et une formulation éprouvée. Le DOTP, quant à lui, offre une volatilité moindre, une meilleure résistance à la chaleur et la conformité aux normes RoHS et aux exigences sans phtalates.
À des concentrations élevées, supérieures à 60 phr (soit la plupart des formulations de cuir PVC), le faible taux de migration du DOTP devient un atout majeur. Les problèmes de migration sont proportionnels à la concentration : plus la quantité de plastifiant est importante, plus la force motrice incitant les molécules à s'échapper de la matrice est forte. J'ai vu des transformateurs économiser quelques centimes par kilogramme en choisissant le DOP à 70 phr, pour ensuite se retrouver confrontés à des retours clients six mois plus tard, dus à des suintements en surface. À des concentrations plus faibles (inférieures à 50 phr), l'efficacité supérieure du DOP s'avère souvent avantageuse tant en termes de coût que de performance.
Que se passe-t-il lorsque vous dépassez votre niveau de concentration ?
Chaque plastifiant possède une limite de concentration critique : une concentration au-delà de laquelle le plastifiant en excès ne peut être incorporé à la matrice PVC et migre vers la surface. Cette limite varie selon la structure moléculaire du plastifiant. Lors de tests contrôlés, un oligoester biosourcé (PD_30) a atteint sa limite critique à seulement 30 phr. À une concentration de 50 phr, il a formé une couche huileuse à la surface du PVC, rendant le matériau inutilisable.
Parallèlement, une variante de masse moléculaire plus élevée (PD_43), à la même charge de 50 phr, a présenté de bonnes performances : dureté Shore A de 88, résistance à la traction de 18.3 MPa et allongement de 317 %. La différence résidait entièrement dans l’architecture moléculaire : les chaînes polymères plus longues s’intègrent plus efficacement dans la matrice PVC à des charges plus élevées.
Avertissement pratique : ne présumez pas que la concentration critique de votre plastifiant corresponde aux recommandations publiées pour le DOP ou le DOTP. Si vous évaluez un nouveau type de plastifiant, effectuez des tests de compatibilité à la charge cible avant tout passage à l’échelle supérieure. Le dépassement de la limite critique ne se limite pas à un simple problème esthétique ; il entraîne également un gaspillage de matière première qui ne contribue en rien à la flexibilité.
Migration et perte de biens à long terme
Des tests de migration à 70 °C pendant 28 jours révèlent des différences marquées entre les types de plastifiants à concentration égale. Le DEHT (équivalent DOTP) perd environ 20 % de sa masse par migration. Les oligoesters de masse moléculaire plus élevée ne perdent que 3 à 4 % dans les mêmes conditions. Les tests d'extraction du DOP montrent une perte de masse d'environ 19 % dans les conditions standard.
La migration entraîne un raidissement à long terme du cuir PVC. Un produit présentant une dureté Shore A de 72 à la sortie de la chaîne de production peut atteindre 80 Shore A, voire plus, après un an d'utilisation si une quantité importante de plastifiant a migré. J'ai constaté que certains fabricants se concentrent uniquement sur l'obtention de leur objectif initial de dureté Shore A, sans tenir compte de la perte de plastifiant au fil du temps. Il est donc essentiel de formuler le produit en fonction de la dureté après 12 mois, et non de la mesure initiale.
Une stratégie permettant de gérer la migration en cas de forte charge consiste à mélanger une petite quantité de plastifiant secondaire polymère En complément de votre agent principal, l'ajout de 20 phr d'un plastifiant polymère compatible à une formulation à base de DOTP a permis de réduire les pertes d'extraction de 13.2 % à 1.8 % lors de tests publiés, tout en améliorant l'allongement de 88 à 91 points de pourcentage. Les molécules polymères, trop volumineuses pour migrer facilement, ancrent les plastifiants voisins de petite taille dans la matrice.
Adapter la concentration à l'application
Au lieu de viser un débit maximal, partez des spécifications de votre produit fini pour repartir de là. La fenêtre de traitement pour applications du cuir PVC cela se décompose approximativement comme suit :
| Demande de leasing | Cible Shore A | Plage de phr typique | Contrainte clé |
|---|---|---|---|
| Supports rigides / supports | 88-95 | 30-45 | Évitez la zone antiplastifiante |
| Revêtements d'ameublement, revêtements muraux | 75-85 | 50-65 | Équilibre entre la prise en main et la durabilité |
| Sacs, étuis, garnitures automobiles | 68-78 | 60-75 | Résistance à la migration sous forte charge |
| Vêtements, articles textiles | 58-68 | 70-85 | Flexibilité maximale sans saignement |
Ces valeurs sont basées sur l'utilisation d'un plastifiant primaire à efficacité équivalente à celle du DOP. Si vous utilisez du DINP, ajoutez 3 à 5 phr. Si vous optez pour un plastifiant biosourcé, ajoutez 15 à 25 phr selon sa composition chimique.
Une erreur fréquente que je constate dans les usines de cuir PVC : l’utilisation excessive de plastifiants secondaires bon marché pour atteindre la dureté Shore A cible à moindre coût. La dureté initiale semble correcte. Cependant, les plastifiants secondaires migrent et s’évaporent plus rapidement que les plastifiants primaires, ce qui entraîne un durcissement et des craquelures du cuir à l’usage, parfois en quelques mois seulement. Je recommande un dosage d’au moins 70 % de plastifiant primaire par rapport au poids total des plastifiants. Mieux vaut investir davantage dès le départ, car cela se rentabilisera au fil du temps.
La température influe également sur la souplesse de votre formulation. Un cuir PVC à 70 phr de DOP, parfaitement souple à 25 °C, deviendra sensiblement plus rigide à 0 °C à mesure que l'on approche de sa température de transition vitreuse (Tg). Si votre produit est destiné à des régions froides, visez une dureté Shore A de 3 à 5 points inférieure à celle spécifiée à température ambiante afin de conserver un toucher agréable en hiver.
Prochaines étapes pour votre formulation
Calculez la concentration cible en phr pour votre spécification Shore A à l'aide du tableau d'application ci-dessus, puis vérifiez que le plastifiant choisi supporte cette concentration sans dépasser sa concentration critique. Effectuez un test de migration à 70 °C pendant 28 jours ; si la perte de masse dépasse 10 %, réduisez la concentration ou optez pour un plastifiant de masse moléculaire plus élevée. Les ingénieurs qui obtiennent des résultats constants sont ceux qui formulent en fonction de leur cible Shore A à 12 mois, et non en fonction de la mesure initiale. Ce simple changement de perspective permet d'éviter davantage de défaillances sur le terrain que n'importe quel changement de plastifiant.
