Une spécification pour câble pétrolier résistant à -40 °C arrive sur le bureau, et la composition actuelle de l'isolant, entièrement composé de phtalates, vient d'échouer au test de fragilité ASTM D1043 à -25 °C. Ajouter davantage de DOP ne résoudra pas le problème : le cycle aromatique se rigidifie trop rapidement en dessous de zéro, quelle que soit la quantité ajoutée.
L'adipate de dioctyle (DOA) est le coplastifiant pour la flexion à froid conforme aux spécifications, mais uniquement avec le bon dosage (en phr), dans le bon ordre d'ajout et seulement si la température de service du câble reste supérieure à la limite d'utilisation pratique du DOA dans le PVC. Le ratio de formulation que je recommande dépend d'un seul paramètre à définir avant d'ouvrir le sac de résine : la température cible de flexion à froid.
Définir la valeur cible de flexibilité à froid pour l'isolation des câbles en PVC
La résistance à la flexion à froid est un critère déterminant des spécifications du câble, et non une conséquence de sa composition. Les câbles destinés à une utilisation en intérieur et en extérieur en conditions tempérées sont conçus pour résister à -25 °C, ceux destinés aux champs pétrolifères, aux mines et à l'extérieur à -40 °C, et ceux destinés aux environnements arctiques et aérospatiaux à -55 °C. Chaque niveau correspond à un seuil d'essai différent (fragilité selon la norme ASTM D1043 ou flexion à froid selon la norme BS EN 60811) et impose une contrainte de flexion à froid spécifique.
Avant d'ajouter quoi que ce soit au mélangeur, notez la température cible, la méthode de test utilisée par le client et le seuil de réussite. La formulation optimale dépend de ces trois valeurs. Si le câble fonctionne à 70 °C en intérieur sans exigence de pliage à froid, le DOA est totalement inadapté ; privilégiez le DOTP à 45 phr comme plastifiant principal pour les câbles souples courants et évitez complètement les adipates.
Élaborer la séparation du plastifiant primaire et du coplastifiant adipate
Le DOA agit comme coplastifiant à une concentration de 10 à 30 % de la charge totale de plastifiants, jamais comme plastifiant principal unique. Les guides de formulation standard de l'industrie s'accordent sur cette règle car les adipates s'évaporent plus facilement que les phtalates ; l'utilisation exclusive du DOA se fait au détriment du gain de flexibilité à froid, au profit d'une perte de poids lors du vieillissement au four. Le plastifiant principal (DOP, DOTP ou DINP) assure l'essentiel de la plastification ; le DOA contribue à l'amélioration de la flexibilité à froid.

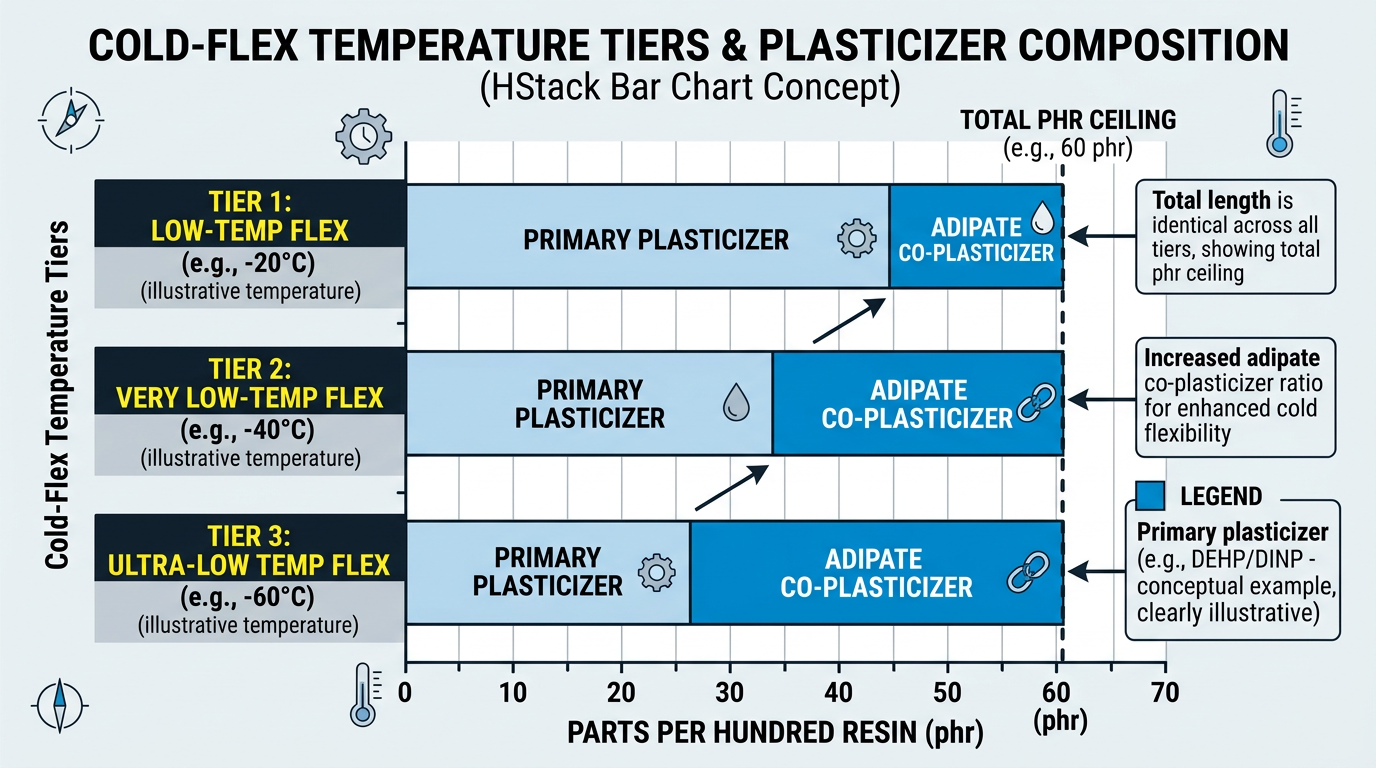

Table à niveaux Cold-Flex
Maintenir la teneur totale en plastifiant à 45-50 phr et redistribuer le plastifiant primaire par rapport au DOA par niveau :
| Cible Cold-flex | Demande de leasing | Phr primaire | DOA phr | Seuil de test |
|---|---|---|---|---|
| -25 ° C | Intérieur / extérieur tempéré | 40 pces | 5-8 pce | Conforme à la norme ASTM D1043 pour la fragilité à -25 °C |
| -40 ° C | Pétrole / mines / extérieur | 30-35 pce | 12-15 pce | Cintrage à froid à -40 °C selon la norme ASTM D1043 / BS EN 60811 |
| -55 ° C | Arctique / aérospatiale | DOA insuffisant | Passer à DOS ou à l'adipate polymérique | BS EN 60811 plié à froid à -55°C |
Complétez la recette avec un stabilisateur à 6-8 phr (Ca/Zn ou Ba/Zn), un lubrifiant à 1-1.5 phr, une charge de carbonate de calcium à 10 phr et de l'ESO à 5 phr. Ajoutez le vérification des spécifications de qualité DOA — teneur en ester ≥99.0%, humidité ≤0.1%, densité 0.925-0.927 — à ajouter à la liste de contrôle qualité à réception, car un grade humide ou de faible pureté exsude à la moitié de la charge prévue.
La règle de substitution Phr
Le DOA remplace une partie du phr initial ; il ne s’y ajoute pas. En partant d’une base de 45 phr de DOTP et en ajoutant 12 phr de DOA, la recette atteint un total de 57 phr, ce que confirmera l’analyse de la volatilité lors du vieillissement en étuve selon la norme ASTM D1203.
Le gain de volatilité à froid se stabilise autour de 30 phr DOA, tandis que la perte de volatilité et l'exsudation augmentent plus rapidement que le gain. Il faut soustraire, et non ajouter.
Le déclencheur de décision à -30 °C
La température de flexion à froid efficace pour les câbles en PVC de DOA est de -30 °C, et non de -60 °C comme indiqué dans les documents marketing du fournisseur. En dessous de -30 °C, de l'huile se forme à partir du composé au fil du temps, et le câble ne satisfait plus aux spécifications de flexion à froid, quelle que soit la charge.
La valeur de -76 °F concerne le DOA à l'état libre, et non le câble PVC en service. Si les spécifications du câble exigent une résistance au pliage à froid de -55 °C, optez pour le DOS (plus résistant au froid, mais plusieurs fois plus cher), l'adipate polymère (moins volatil, processus de fabrication plus long) ou le TOTM (résistance à haute température, moins flexible à froid).
Exécuter le mélange sec de PVC avec la séquence d'ajout de coplastifiant

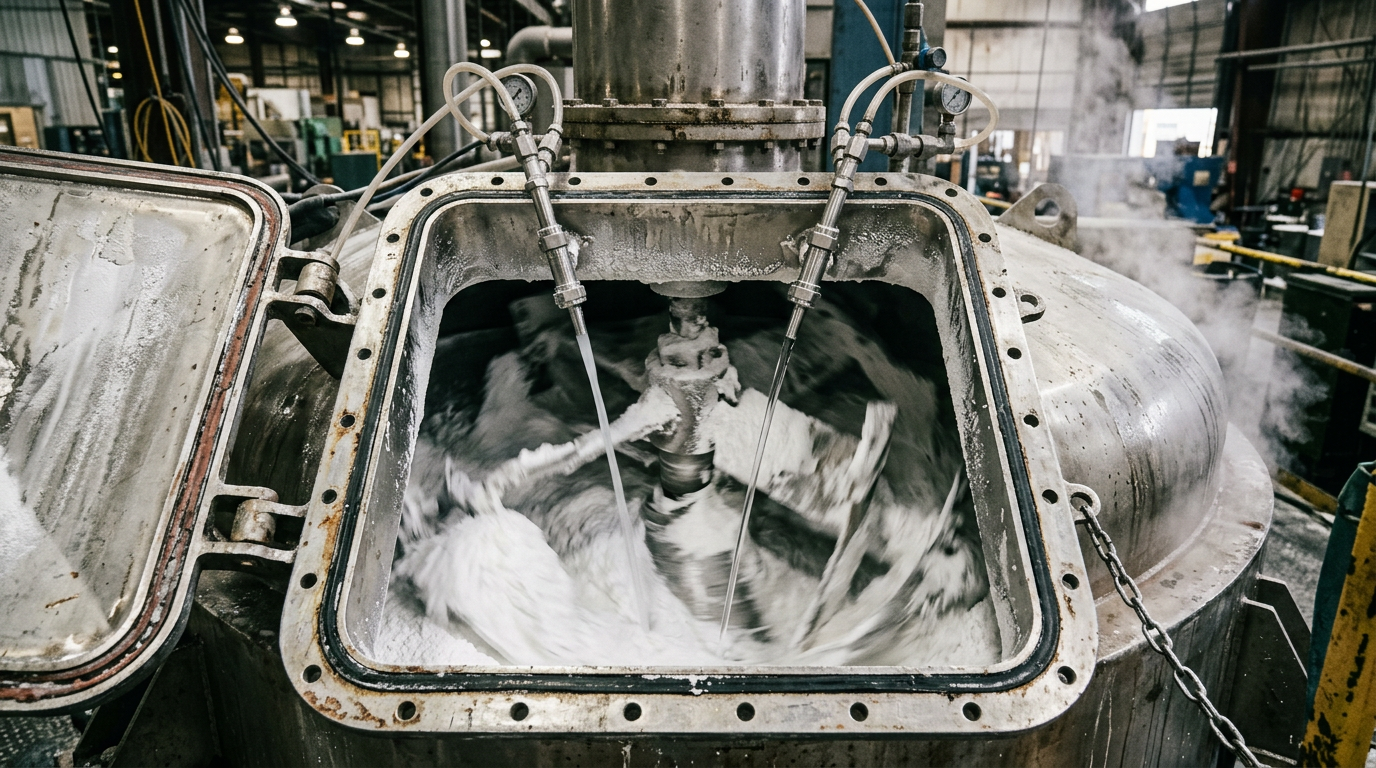

Dans un mélangeur à sec à grande vitesse, le plastifiant primaire et le DOA, tous deux liquides, sont introduits simultanément à une température de 70 à 80 °C dans la double enveloppe, AVANT le stabilisant. L'ajout de DOA après l'absorption complète du plastifiant primaire entraîne une absorption irrégulière : des gouttelettes de plastifiant se forment sur les grains de résine dans le hublot du mélangeur, et le débit chute à la sortie. Le cycle de 5 à 8 minutes décrit ci-dessous est issu de la procédure standard de mélange à sec DOP dans un mélangeur à grande vitesse, le DOA étant incorporé lors de la même étape d'ajout de liquide.
- Charger la résine PVC (K65-K70 pour l'isolation des câbles) à température ambiante ; démarrer le mélangeur.
- Lorsque la température de la veste atteint 70-80°C, dosez le plastifiant primaire et le DOA ensemble — les deux liquides en même temps.
- Attendez que l'absorption soit complète (les grains de résine deviennent fluides, il n'y a plus d'humidité en surface) avant d'ajouter le stabilisant.
- Ajouter le stabilisateur, puis le lubrifiant et le produit de remplissage.
- Maintenir à 100-110°C pour la fusion, puis décharger.
Si vous observez des gouttelettes de plastifiant sur les grains de résine après l'étape 2, l'ordre d'ajout est incorrect. Retirez le lot, raclez les parois du mélangeur et recommencez en procédant à l'ajout simultané.
Valider la recette d'isolation en PVC par rapport aux spécifications de flexion à froid

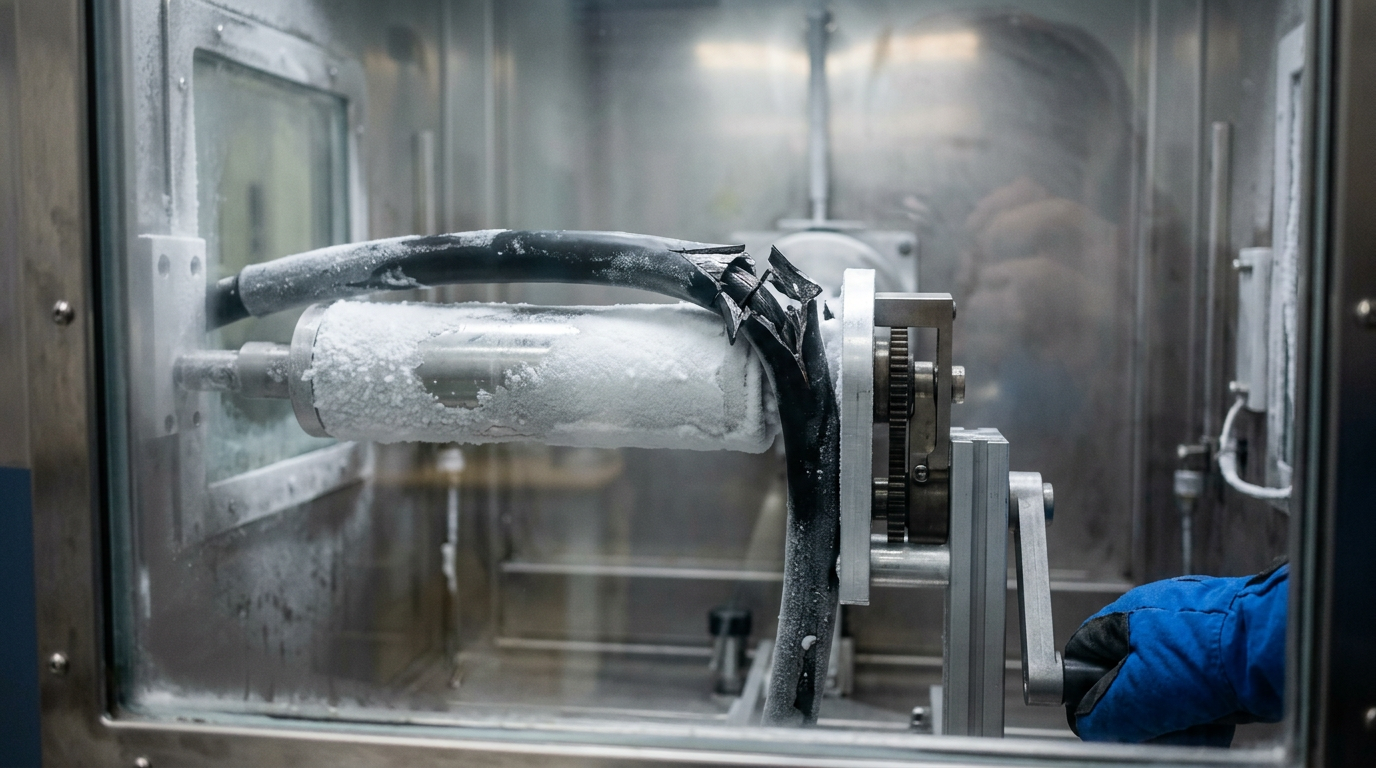

Effectuez un test de flexion à froid sur l'isolant extrudé, puis un vieillissement accéléré en étuve à 100 °C pendant 168 heures et vérifiez trois points : la perte de masse, l'aspect de surface et la variation de dureté Shore A. Un isolant correctement formulé pour -40 °C perd moins de 3 % de sa masse, conserve une surface propre et sa dureté Shore A varie de moins de 5 points.
Critères de passage à froid flexible
Pour les étapes de vieillissement à -25 °C et -40 °C, la recette est correcte lorsque le test de fragilité ASTM D1043 est réussi à la température cible sans fissuration et que le test de pliage à froid BS EN 60811 réussit l'enroulement du mandrin sans fissures superficielles. Si le test de fragilité échoue à -40 °C avec l'étape de vieillissement de 12 à 15 phr, n'augmentez pas la teneur en poudre (DOA) : la perte de volatilité qui en résulterait compromettrait le vieillissement en étuve. Vérifiez d'abord la teneur en poudre (phr) de l'étape primaire ; sous-charger cette étape en supposant que la DOA compense le manque est une erreur fréquente.
Signaux de surdosage sur des échantillons vieillis

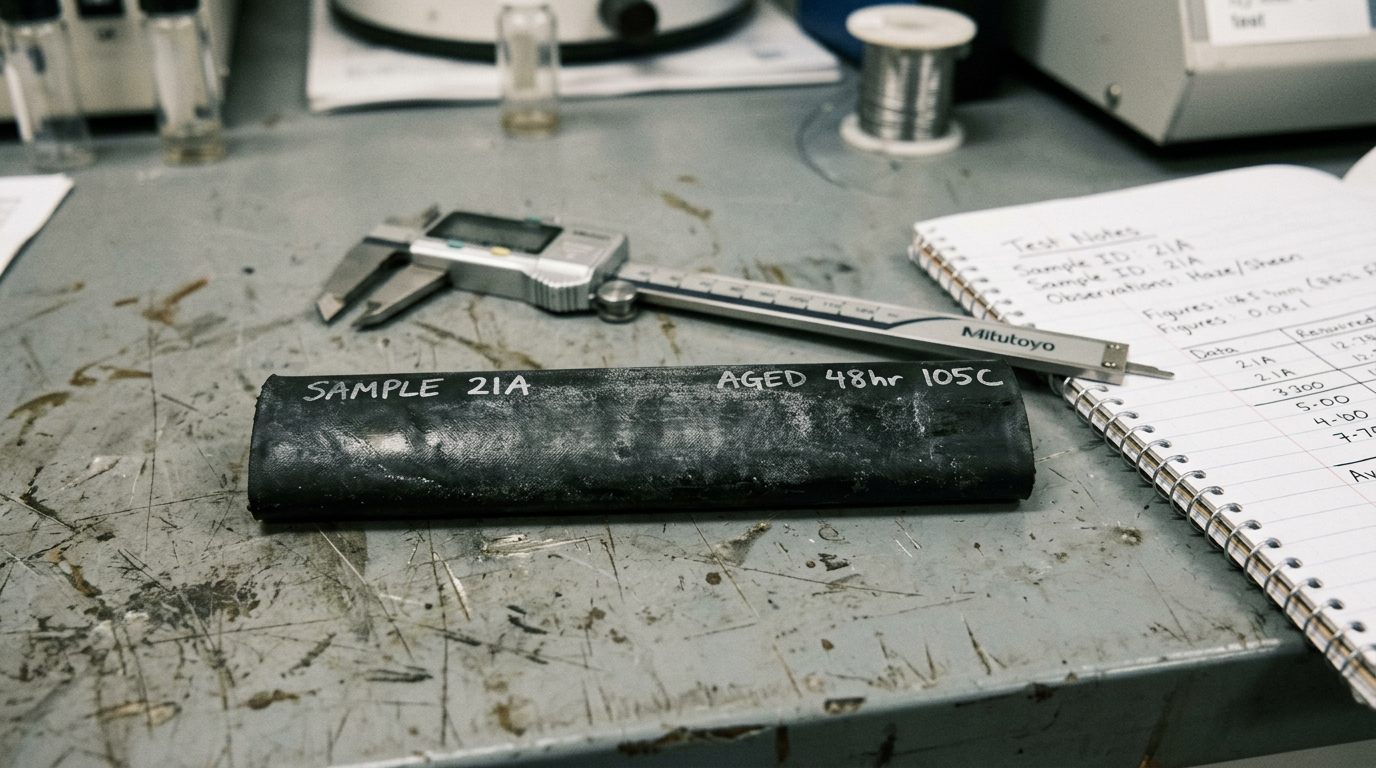

Trois défauts visibles signalent un surdosage de DOA sur un câble extérieur vieilli. Premièrement, l'exsudation : voile, opacité ou suintement en surface sur les échantillons vieillis à l'étuve, le film huileux que les techniciens décrivent comme « suintant des fils ». Deuxièmement, la migration du plastifiant dans la gaine, ce qui ramollit cette dernière et rigidifie l'isolant ; il s'agit de la défaillance en aval la plus fréquente lorsque le DOA dépasse 15 phr sur un câble à -40 °C. Troisièmement, une perte de masse supérieure à 5 % après vieillissement à l'étuve à 100 °C pendant 168 heures.
Si vous constatez l'un de ces problèmes, vérifiez d'abord la teneur totale en plastifiant (un taux supérieur à 55 phr favorise la volatilité), revérifiez l'ordre d'ajout, puis le certificat de qualité DOA. L'erreur fréquente consiste à ne tenir compte que de la résistance à la flexion à froid, sans tenir compte de la compatibilité de migration avec le composé de la gaine et les connecteurs ; cette résistance seule ne garantit pas la sécurité de l'installation.
Prochaines étapes
Consultez les spécifications d'utilisation du câble, notez la valeur cible de flexion à froid et la méthode de test, et commencez par la gamme -40 °C (12-15 phr de DOA, 30-35 phr d'isolant primaire, 45-50 phr au total) uniquement si l'application l'exige. Pour les câbles -25 °C, 5 à 8 phr suffisent généralement ; pour -55 °C, l'ajout de DOS ou d'adipate polymère est nécessaire. Avant la mise en service du lot de laboratoire, vérifiez la qualité du câble par rapport à la volatilité selon la norme ASTM D1203 et effectuez un premier essai de mélange à sec avec ajout simultané d'isolant primaire et de DOA à 70-80 °C. Ce simple détail de procédure permet d'éviter la plupart des défauts d'exsudation qui apparaissent après expédition.
