Une bouteille en PVC contenant un nettoyant à base d'acide citrique est restée trois ans sur une étagère de garage. Malgré l'excellente résistance chimique du PVC à l'acide citrique, la bouteille s'est fissurée à sa base. La cause n'était pas la composition du produit, mais la lumière du soleil qui traversait la fenêtre.
Ce scénario illustre l'importance de la protection UV pour le PVC dans les applications extérieures ou exposées au soleil. La structure moléculaire du PVC le rend intrinsèquement sensible à la photodégradation, mais ce processus est suffisamment lent pour qu'une stabilisation adéquate permette d'obtenir d'excellents résultats.
Comment les UV dégradent le PVC
Le rayonnement UV déclenche la déshydrochloration du PVC, libérant du chlorure d'hydrogène (HCl) et formant des séquences de polyènes conjugués. Ces polyènes absorbent la lumière visible, provoquant le jaunissement caractéristique qui signale une dégradation précoce.
Ce processus est remarquablement inefficace. Recherche Cela montre que le rendement quantique de la production de HCl n'est que de 0.011, ce qui signifie que seulement 1 photon absorbé sur 100 déclenche effectivement une déshydrochloration. Cette faible efficacité explique le bon fonctionnement des absorbeurs d'UV. En interceptant les photons avant qu'ils n'atteignent la structure du PVC, ils empêchent le déclenchement de la réaction en chaîne.

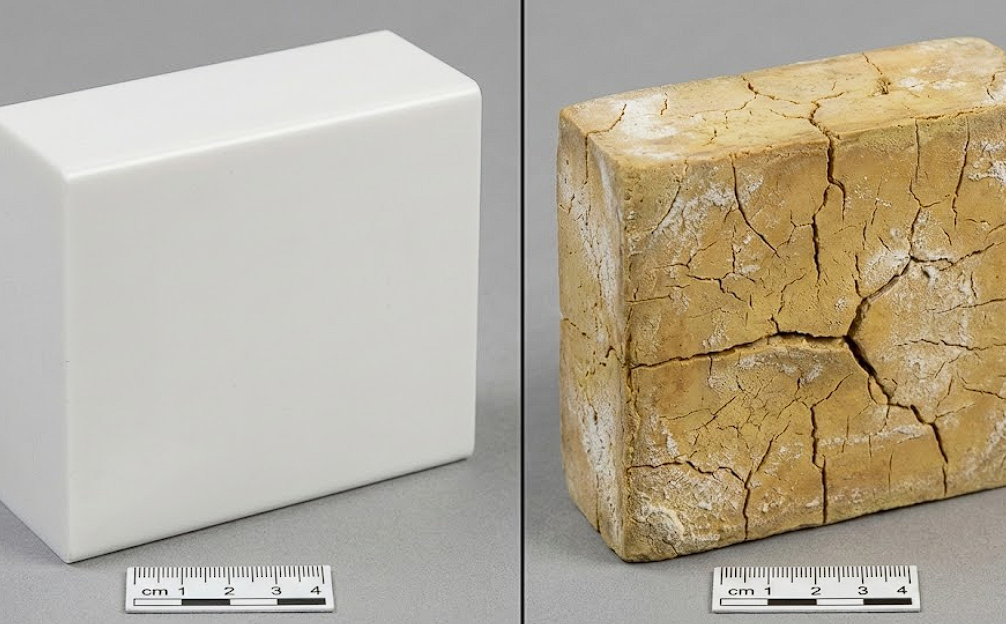

En présence d'oxygène et d'humidité, la dégradation s'accélère par des voies de peroxydation. Une étude de 11 ans sur les membranes de toiture en PVC Ces dommages ont été quantifiés : la teneur en chlore a chuté de 38.45 % à 21.58 % dans les zones exposées, tandis que la teneur en oxygène a augmenté de 7.96 % à 16.96 %. La membrane exposée présentait d’importantes fissures de surface, tandis que les sections protégées ont conservé leur intégrité.
La rupture des chaînes polymères est le phénomène prédominant dans la plupart des cas de photodégradation, entraînant une diminution de la masse moléculaire et une fragilisation du matériau. Une étude a montré une chute de la masse moléculaire de 250 000 à 35 000 après seulement 300 heures d'exposition aux UV à 365 nm dans du PVC non stabilisé. Avec une stabilisation adéquate, cette même exposition n'a réduit la masse moléculaire qu'à 176 000.
Pourquoi les HALS échouent-ils dans le PVC ?
Les stabilisants de lumière à base d'amines encombrées (HALS) sont la référence pour les polyoléfines comme le polyéthylène et le polypropylène. Dans le PVC, ils sont souvent décevants. La raison réside dans le mécanisme de dégradation même qui rend le PVC vulnérable.

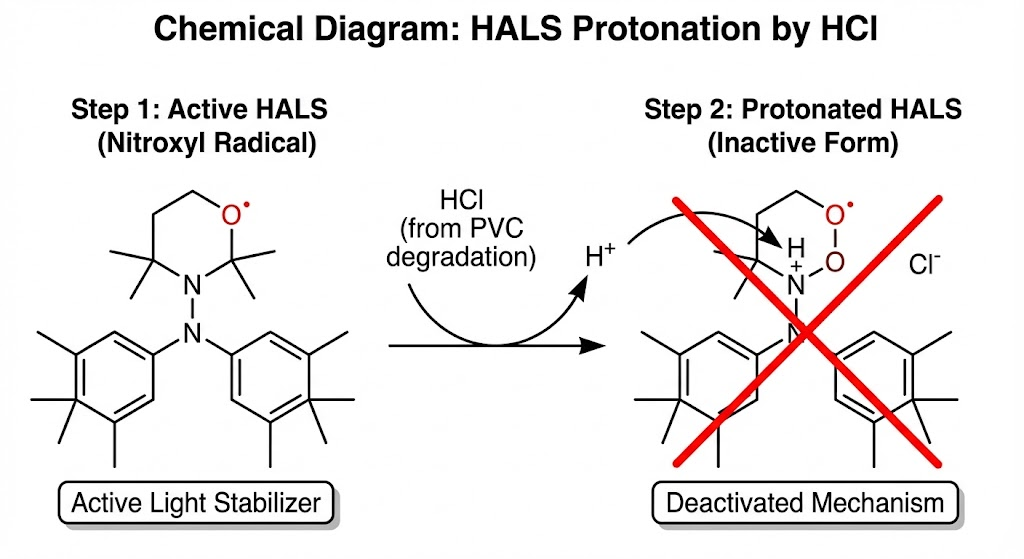

Les HALS agissent en formant des radicaux nitroxyle qui interrompent les cycles d'oxydation. Le problème est que les HALS contiennent des groupements amine basiques. Lors de la dégradation du PVC, de l'acide chlorhydrique (HCl) est libéré. Cet acide protone l'amine, détruisant ainsi le mécanisme des radicaux nitroxyle avant qu'il ne puisse protéger le polymère. D'après mon expérience, les formulateurs qui transposent leur savoir-faire en matière de polyoléfines au PVC apprennent souvent cette leçon à leurs dépens.
Les tests montrent que les films HALS offrent une protection acceptable pendant les 400 premières heures d'exposition aux UV. Au-delà, leur efficacité diminue à mesure que l'accumulation d'HCl désactive le stabilisateur. Pour des applications de courte durée, les films HALS peuvent convenir. En revanche, pour une exposition prolongée en extérieur, ils ne constituent pas une protection fiable à eux seuls.
Deux solutions existent. Les NOR-HALS (amines encombrées non basiques) remplacent l'azote basique par des liaisons éther, empêchant ainsi la protonation. L'autre solution consiste à combiner des HALS classiques avec des agents neutralisants d'acide et des absorbeurs d'UV pour maintenir le cycle de protection. Les deux approches nécessitent une formulation spécifique. L'ajout systématique de HALS standard aux concentrations habituelles de polyoléfines représente un gaspillage de ressources.
Stratégies de protection contre les UV
TiO2 : La défense primaire
Le dioxyde de titane demeure la protection UV la plus efficace pour le PVC rigide. Sa forme rutile offre une double protection : elle absorbe les rayons UV avant qu’ils n’atteignent la matrice polymère et diffuse la lumière UV et visible afin de réduire la profondeur de pénétration.
Les niveaux de charge dépendent des exigences de l'application. Les tuyaux destinés à être enterrés après une brève exposition lors de l'installation nécessitent une charge de 1.5 à 2 phr selon les normes australiennes et néo-zélandaises. Les profilés de fenêtres, les bardages et autres produits de construction exposés en permanence nécessitent une charge de 8 à 15 phr. Cette fourchette reflète les différentes intensités d'exposition et non un désaccord entre les formulateurs.
Le CSIRO a démontré que la limite d'élasticité restait inchangée après deux ans d'exposition extérieure, quelle que soit la concentration de TiO₂ au-delà du seuil minimal. En dessous de 1.5 phr, la protection chute brutalement. Au-delà d'environ 10 phr, une charge supplémentaire provoque un jaunissement sans améliorer la protection. Pour les profilés, une concentration de 8 à 10 phr optimise généralement la résistance aux UV et la stabilité de la couleur.
Absorbeurs d'UV : Benzotriazole vs Benzophénone
Les absorbeurs d'UV organiques complètent le TiO2 en ciblant des plages de longueurs d'onde spécifiques. Les benzotriazoles absorbent entre 270 et 400 nm et offrent une meilleure compatibilité avec le PVC que les anciens types à base de benzophénone. À une concentration de 0.2 à 0.5 phr, ils constituent une protection supplémentaire économique.
Les benzophénones absorbent entre 260 et 350 nm et sont efficaces dans les formulations non pigmentées ou faiblement pigmentées. Elles sont moins coûteuses, mais aussi moins performantes. Pour les applications extérieures exigeantes, les benzotriazoles comme l'UV-327 offrent de meilleurs résultats à long terme. Pour les applications intérieures avec une exposition occasionnelle au soleil, la benzophénone peut suffire.
Test de résistance aux UV
Les essais de traction classiques peuvent ne pas détecter la dégradation due aux UV. La résistance et le module de traction restent souvent stables alors que le matériau devient dangereusement fragile. Le paramètre critique est la déformation à la rupture, qui diminue considérablement avant que les autres propriétés ne soient altérées.
Recherche sur les polymères exposés aux intempéries Les tests ont montré que la déformation à la rupture du PEHD chutait de 897 % à 175 %, tandis que sa résistance à la traction restait relativement stable. Pour le PVC, ce comportement signifie que les produits peuvent satisfaire aux exigences de contrôle qualité standard, mais subir une défaillance catastrophique en service. Si vous qualifiez des composés stabilisés aux UV, les essais de déformation à la rupture selon la norme ASTM D638 permettent un avertissement plus précoce que la seule mesure de la résistance à la traction.
Le vieillissement accéléré selon la norme ASTM G154, réalisé à l'aide de lampes UV fluorescentes, présente une corrélation satisfaisante avec l'exposition en extérieur. Une décoloration initiale apparaît après environ 200 heures pour les matériaux non stabilisés. Une durée d'exposition en extérieur de deux ans est la norme industrielle pour le stockage. Les matériaux stockés plus longtemps doivent être protégés du rayonnement solaire ou soumis à un nouveau test avant transformation.
L'intensité climatique a un impact considérable. Des tuyaux en PVC identiques à Dhahran, en Arabie saoudite, ont subi une perte de résistance à la traction de 43 % après 24 mois, tandis qu'une exposition en Floride n'a entraîné qu'une perte de 26 % sur la même période. Pour les applications dans les régions à fort rayonnement UV, il est recommandé d'augmenter la quantité de stabilisant ou de choisir des systèmes plus performants.
Considérations finales
L'erreur la plus fréquente que je constate lors des tests est de se fier uniquement à la résistance à la traction et au changement de couleur. Lorsque ces paramètres évoluent de manière perceptible, la déformation à la rupture est déjà irréversible. Un profilé d'apparence acceptable et dont les tests de traction sont conformes aux spécifications peut avoir perdu jusqu'à 80 % de sa résistance aux chocs.
Pour les fabricants de composés évaluant la protection UV, les essais de déformation à la rupture offrent l'estimation la plus précise de la durée de vie restante. La norme ASTM D638, avec mesure de l'allongement à la rupture, détecte une dégradation que les protocoles de contrôle qualité standard ne permettent pas de déceler. Ce simple essai supplémentaire pourrait prévenir des défaillances sur le terrain que les essais de traction ne permettraient jamais de prévoir.
