Deux techniciens mesurent la même plaque de PVC expansé, provenant du même lot, avec la même balance, et obtiennent des mesures de densité différant de 15 %. Ce phénomène est plus fréquent que la plupart des laboratoires de contrôle qualité ne l'admettent, et la formule n'est pas en cause. Le calcul de la masse par le volume est simple. La difficulté réside dans l'obtention de mesures fiables pour un matériau qui résiste à la précision de la mesure, présente des variations de densité sur toute sa surface et dont l'aspect extérieur masque les caractéristiques internes.
La norme ASTM D1622 existe précisément à cet effet, mais tous les guides que j'ai consultés en ligne se contentent de « peser et mesurer » sans expliquer les pièges spécifiques aux mousses qui peuvent fausser considérablement vos données. Si vos mesures de densité varient d'un opérateur à l'autre ou d'un poste à l'autre, le problème réside presque certainement dans la préparation des échantillons et la technique de mesure, et non dans votre chaîne de production.
Exigences en matière d'équipement et de spécimens
Une balance de cuisine au 0.01 g près et une règle en acier ne suffisent pas pour peser du PVC expansé. La norme ASTM D1622 spécifie une balance analytique d'une précision de ±0.1 % de la masse de l'échantillon et des instruments de mesure dimensionnelle précis à ±0.1 %. Pour un échantillon de mousse typique de 5 à 15 g, cela implique une balance d'une précision minimale de 0.01 g.
Un détail crucial, souvent négligé par les laboratoires, concerne la pression de contact du pied à coulisse. La norme ASTM D1622 exige une pression de 2.7 ± 0.7 kPa (0.4 ± 0.1 psi) sur le pied du cadran. Au-delà de cette valeur, le pied à coulisse comprime la structure cellulaire, réduisant artificiellement le volume mesuré et surestimant la densité. Les pieds à coulisse numériques standard à ressort dépassent souvent ce seuil sur les mousses de faible densité. Un comparateur d'épaisseur à pied lesté calibré est l'outil approprié.
Dimensions et nombre des spécimens
Chaque échantillon doit avoir un volume minimal de 16.4 cm³ (1.0 po³). Pour une plaque standard de PVC expansé de 3 à 5 mm d'épaisseur, cela correspond approximativement à un carré de 50 x 50 mm, une taille suffisante pour que la structure cellulaire de la mousse soit statistiquement représentative. Des échantillons plus petits amplifient la contribution des erreurs des cellules individuelles proches des bords de coupe.
Prélevez au minimum trois échantillons par essai. Relevez trois mesures dimensionnelles distinctes pour chaque dimension (longueur, largeur, épaisseur) et calculez la moyenne. Cette étape est indispensable : la surface de la mousse étant irrégulière, une mesure peut présenter un écart de 0.1 à 0.2 mm en raison de la structure cellulaire en surface.
Densité globale vs densité du noyau

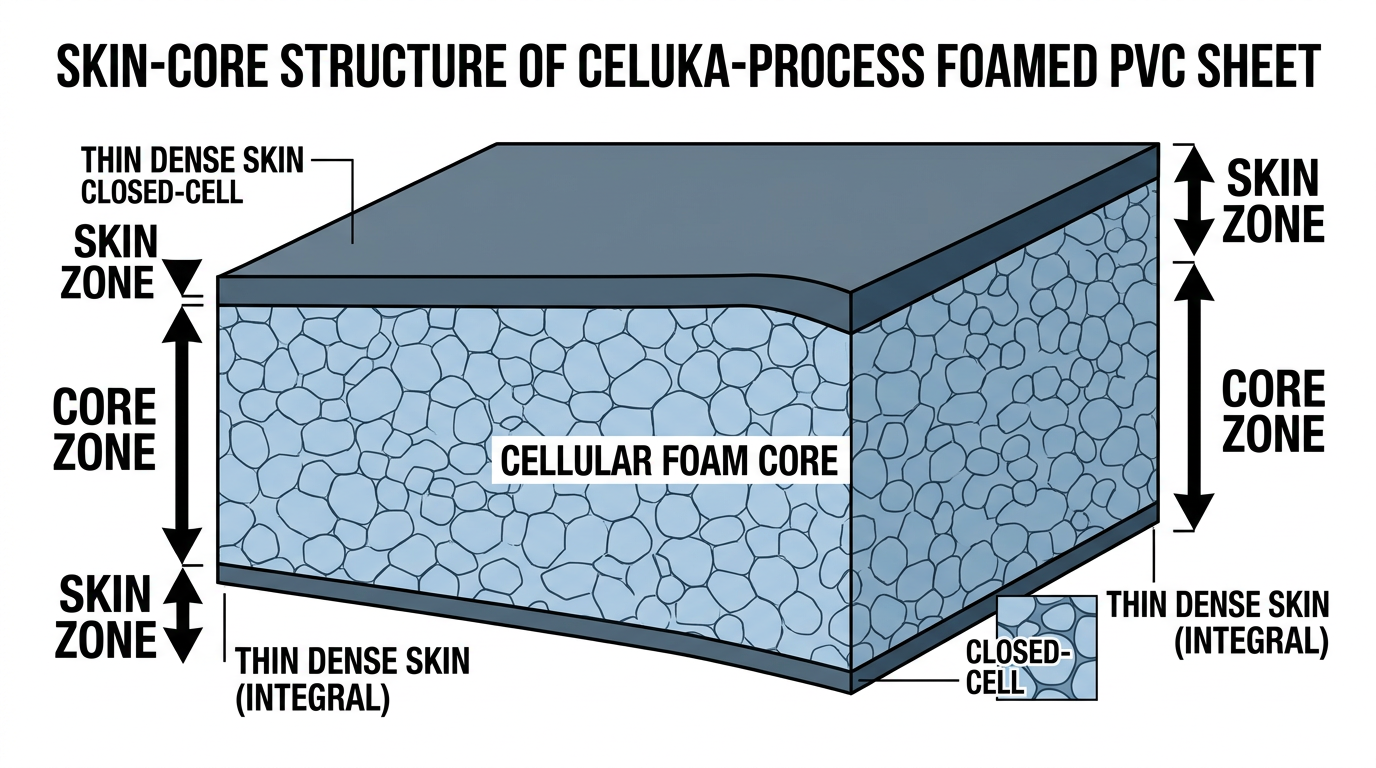

Les plaques de mousse PVC issues du procédé Celuka possèdent des couches superficielles denses d'environ 0.3 à 0.5 mm d'épaisseur. Cette caractéristique impose une contrainte de mesure fondamentale qu'aucun simple contrôle de densité ne permet de prendre en compte.
La densité apparente globale inclut la pellicule. C'est cette valeur qui sert aux tests d'acceptation du produit : votre client reçoit la feuille complète, pellicule comprise. La densité apparente à cœur nécessite l'élimination de la pellicule à l'aide d'une lame tranchante ou d'une scie à ruban avant la mesure. Cette valeur permet de suivre les performances de votre procédé de moussage indépendamment de la formation de la pellicule.
Je recommande de mesurer et d'enregistrer les deux pour chaque lot. Suivez leur évolution séparément. Si la densité globale varie mais que la densité à cœur reste stable, le problème vient de la formation d'une pellicule (température de la filière, vitesse de refroidissement) et non du dosage d'agent moussant. En cas de variation de la densité à cœur, vérifiez votre système d'alimentation en agent gonflant.
Procédure de mesure étape par étape
Méthode dimensionnelle (géométrique)
Il s'agit de la principale méthode de contrôle qualité de la production sur des échantillons de feuilles de mousse rectangulaires.
- Conserver les échantillons à 23 ± 2 °C et 50 ± 10 % d'humidité relative pendant au moins 40 heures, ou selon les spécifications du matériau. La température influe sur les dimensions de la mousse PVC : une plaque fraîchement extrudée et mesurée à chaud aura des dimensions différentes de la même plaque à température ambiante.

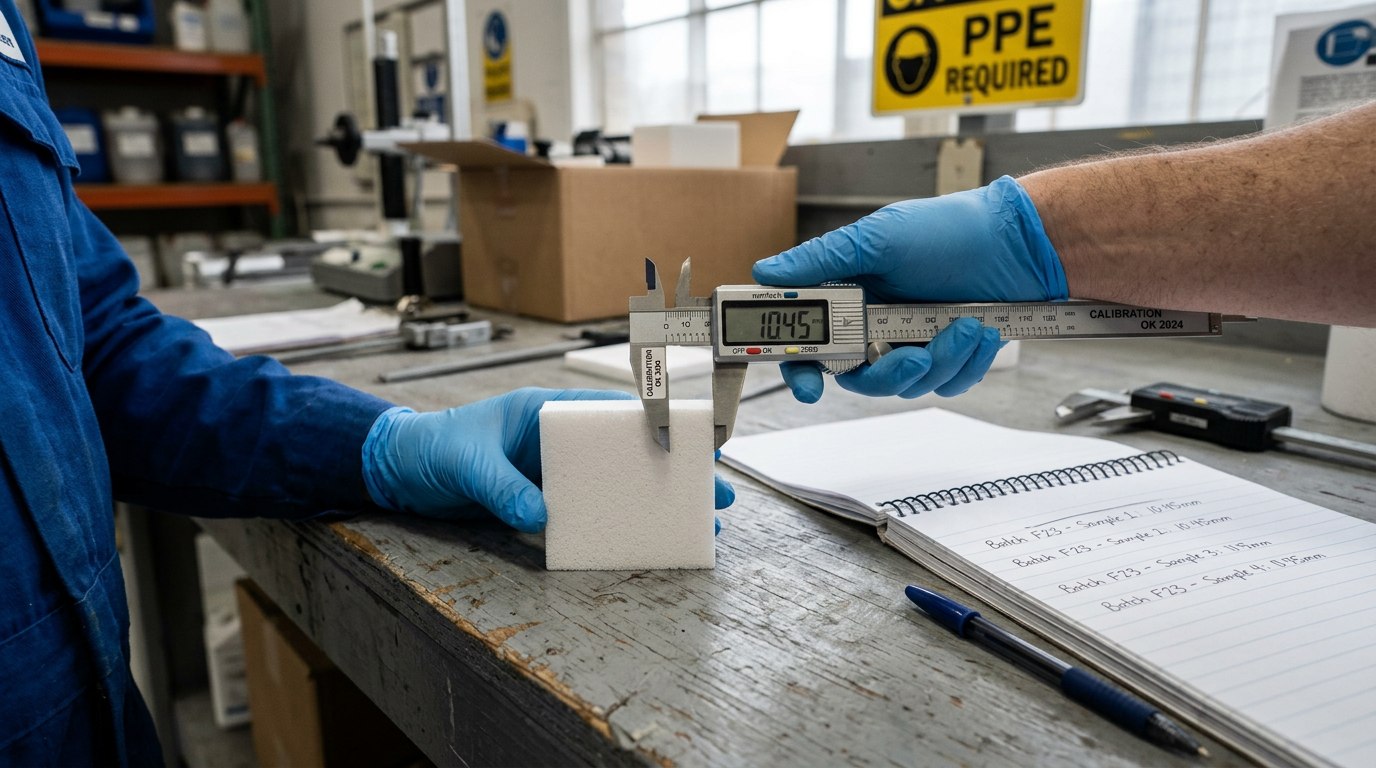

- Mesurez la longueur, la largeur et l'épaisseur à trois endroits différents, en utilisant à la fois un comparateur d'épaisseur étalonné (pression au pied de 2.7 ± 0.7 kPa pour l'épaisseur) et un pied à coulisse pour la longueur et la largeur. Notez les neuf mesures.
- Calculez la moyenne pour chaque dimension. Calculez le volume : V = L_moy x l_moy x t_moy.
- Peser l'échantillon sur une balance analytique. Noter la masse en grammes.
- Calculer la densité apparente : ρ = m / V. Arrondir le résultat à trois chiffres significatifs. Pour un échantillon de dimensions 50.2 × 50.1 × 4.85 mm et de masse 7.42 g, on obtient : 7.42 / (5.02 × 5.01 × 0.485) = 7.42 / 12.19 = 0.609 g/cm³.
Répétez l'opération pour les trois échantillons. Si un échantillon s'écarte de la moyenne de plus de 10 %, examinez la qualité et l'emplacement de sa coupe avant de le considérer comme une valeur aberrante.
Vérification par déplacement d'eau (Archimède)
Lorsque votre méthode géométrique donne des résultats douteux — notamment sur des feuilles à surfaces irrégulières ou d'épaisseur variable — le déplacement d'eau constitue un contrôle indépendant.
Peser l'échantillon sec (m1). Le plonger dans de l'eau distillée et le peser en suspension (m2). Calculer la densité comme suit : ρ = (m1 / (m1 – m2)) x ρ_eau.
Le problème avec le PVC expansé : les cellules ouvertes aux surfaces de coupe absorbent l’eau, ce qui augmente le poids immergé et fausse les résultats. Appliquez une fine couche de paraffine sur les surfaces de coupe avant l’immersion. Tenez compte de la masse et du volume de la paraffine dans vos calculs, ou utilisez la méthode d’Archimède uniquement comme indication, et non comme mesure principale.
Critères de calcul et d'acceptation
La densité des panneaux de mousse PVC varie de 0.45 à 0.80 g/cm³ pour les produits commerciaux. Les panneaux de qualité standard ont généralement une densité comprise entre 0.55 et 0.60 g/cm³. Votre plage de tolérance spécifique dépend des spécifications du produit, mais voici un cadre indicatif.
Exemple travaillé
Trois spécimens d'un lot de qualité standard :
- Échantillon A : 0.572 g/cm3
- Échantillon B : 0.581 g/cm3
- Échantillon C : 0.568 g/cm³
Moyenne : 0.574 g/cm³. Écart : 0.013 g/cm³ (dispersion de 2.3 %). Ce lot est conforme aux normes ; la dispersion est largement inférieure à la tolérance de ± 0.03 g/cm³ que l’on observe sur 98 % de la production d’une ligne de résine K70 bien contrôlée.
Si vos trois échantillons affichaient des valeurs de 0.572, 0.612 et 0.548 g/cm³ (soit un écart de 0.064 g/cm³, ou 11.2 %), cela indique soit une expansion de mousse irrégulière sur la feuille, soit un problème de préparation des échantillons. Avant de rejeter le lot, prélevez de nouveaux échantillons aux emplacements indiqués et effectuez de nouvelles mesures. L'ajustement de la contre-pression et du dosage de l'agent moussant en production permet généralement de maintenir la densité à ± 0.03 g/cm³ lors de cycles de production continus.
Critères d'admission par niveau scolaire

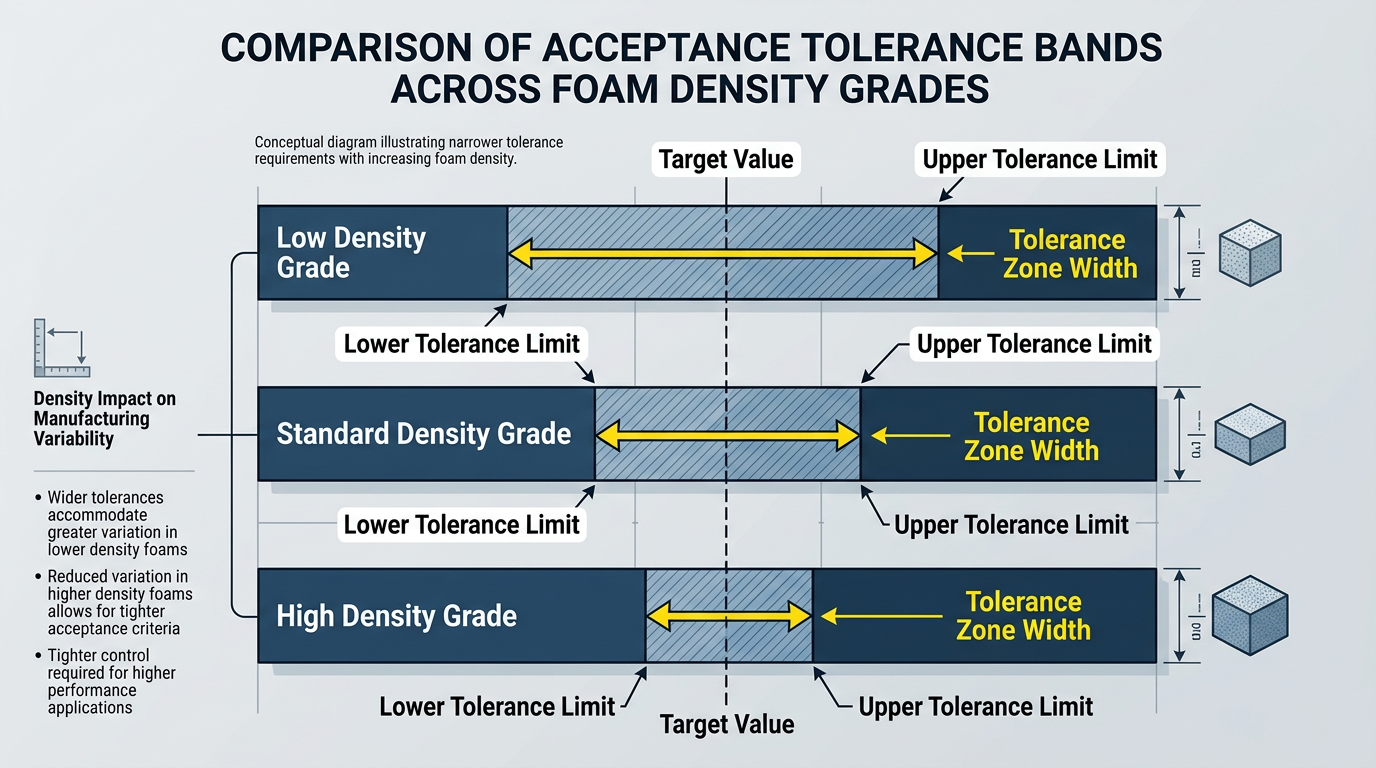

| Niveau | Densité cible (g/cm3) | Tolérance typique |
|---|---|---|
| Mousse basse densité | 0.45-0.55 | +/- 0.04 |
| Grade standard | 0.55-0.65 | +/- 0.03 |
| Mousse haute densité | 0.65-0.80 | +/- 0.02 |
Des tolérances plus strictes sur les mousses haute densité reflètent à la fois les exigences du produit et le fait que les mousses moins expansées possèdent des cellules plus petites, ce qui réduit intrinsèquement la variabilité des mesures. Les mousses basse densité, avec leurs cellules plus grandes, tolèrent des plages de tolérance plus larges, car la structure cellulaire elle-même introduit une plus grande variation d'un échantillon à l'autre.
3 erreurs de mesure qui faussent les données de densité de la mousse
Compression à l'étrier des cellules de mousse
Un pied à coulisse numérique standard à mâchoires à ressort applique une pression plusieurs fois supérieure à la limite de 2.7 kPa spécifiée dans la norme ASTM D1622. Sur une mousse de 0.50 g/cm³, une compression de seulement 0.3 mm sur une plaque de 5 mm augmente la densité mesurée de 6 %. Si vos mesures varient de plus de 5 % entre différents opérateurs, suspectez un problème de technique de mesure avant de remettre en cause le matériau.

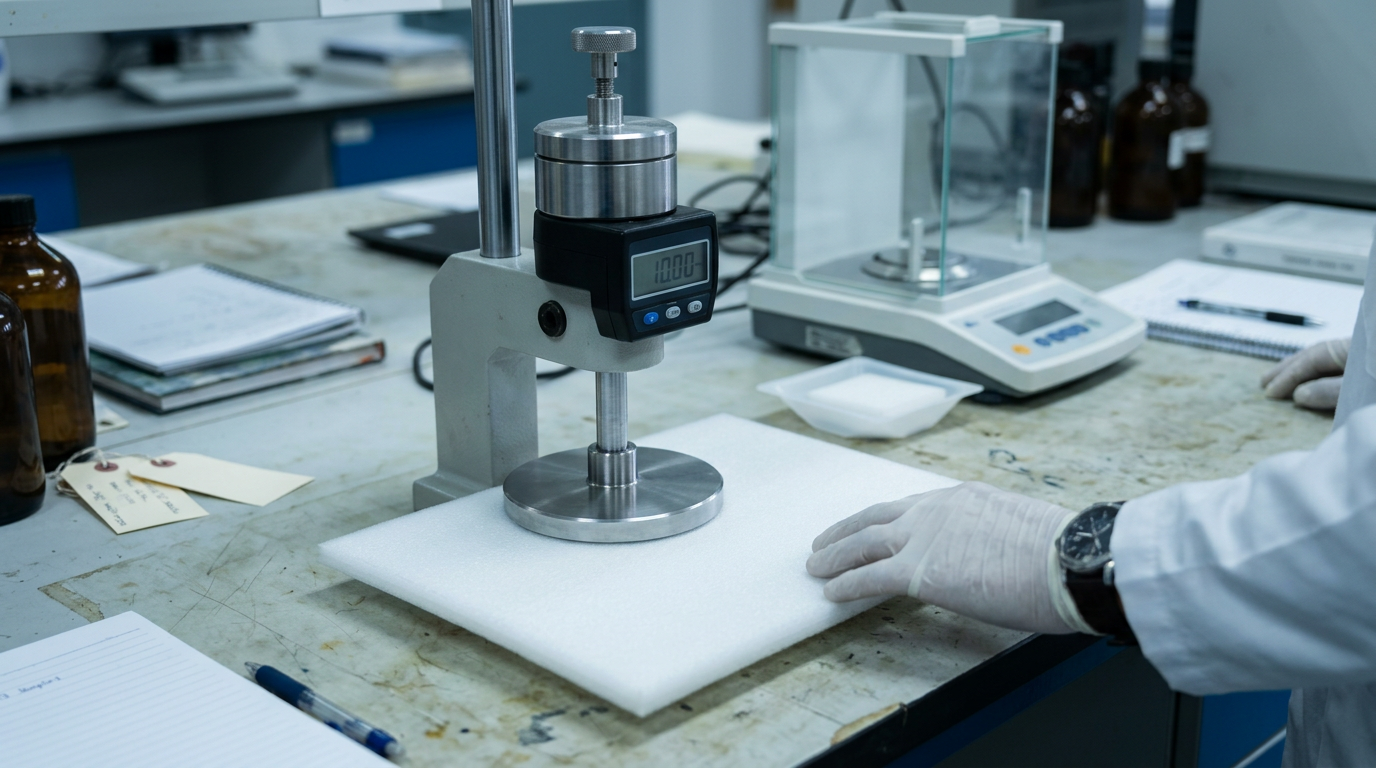

Utilisez un comparateur d'épaisseur à poids mort avec un pied plat de 25 mm de diamètre, en exerçant une pression contrôlée. Si vous devez utiliser un pied à coulisse, fermez les mâchoires jusqu'à ce qu'elles touchent la surface sans tension de ressort ; formez tous les opérateurs à cette procédure.
Ignorer la densité de la peau par rapport à la densité du noyau
Les feuilles de PVC expansé issues du procédé Celuka présentent des couches superficielles de 0.3 à 0.5 mm d'épaisseur, dont la densité est proche de celle du PVC solide (1.3 à 1.4 g/cm³). Sur une feuille de 5 mm, ces couches superficielles peuvent représenter 10 à 20 % de l'épaisseur totale, mais contribuent de manière disproportionnée à la masse mesurée. Deux feuilles ayant une structure de mousse centrale identique, mais des épaisseurs de couches superficielles différentes, présenteront des densités globales différentes.
L'erreur consiste à considérer la densité globale comme un indicateur de contrôle de procédé. Cela confond deux phénomènes distincts : l'expansion de la mousse et la formation d'une pellicule. Il faut les dissocier. Le suivi de la densité globale permet d'évaluer la conformité du produit ; celui de la densité à cœur, le contrôle de procédé.
Emplacement incohérent de l'échantillon sur la feuille
Les échantillons de mousse PVC présentent des variations de densité de 2.6 % à 26.3 % selon leur position dans le sens de la montée en pression. Les échantillons situés en bordure diffèrent systématiquement de ceux situés au centre en raison des gradients de vitesse de refroidissement lors de l'extrusion et des contraintes exercées par les parois de la filière.
Prélevez toujours les échantillons au centre de la feuille, à au moins 50 mm du bord. Consignez l'emplacement précis du prélèvement dans votre dossier de contrôle qualité. Si vous devez caractériser l'uniformité sur toute la feuille, cartographiez la densité à des positions de grille définies ; toutefois, ne comparez jamais un échantillon central du lot A avec un échantillon de bord du lot B et ne concluez pas à une différence de densité.
Un autre point qui pose problème aux équipes de contrôle qualité : la densité ne correspond pas à la fermeté. Une mousse plus dense n’est pas forcément plus dure ou plus rigide. La fermeté dépend de la géométrie des cellules et de l’épaisseur des parois, des variables liées à la formulation et indépendantes de la densité apparente. Si votre cahier des charges inclut des exigences de densité et de dureté, effectuez des tests séparés : une densité conforme ne garantit pas la réussite des tests de compression ou de flexion.
Prochaines étapes
Organisez votre procédure de contrôle qualité autour de deux courbes de densité parallèles : la densité globale pour l’acceptation du produit et la densité du noyau pour le suivi du processus. Créez un graphique de contrôle pour chacune. L’écart entre les deux est plus révélateur de votre processus que chaque valeur prise individuellement : un écart croissant indique que la formation de la pellicule évolue indépendamment de la structure de la mousse du noyau, ce qui met directement en évidence un problème de température des lèvres de la filière ou de réglage du rouleau de refroidissement.
Commencez par une préparation rigoureuse des échantillons : mesure d’épaisseur étalonnée à 2.7 kPa, prélèvement d’au moins trois échantillons au centre de la tôle, et neuf mesures dimensionnelles au total. Une fois votre système de mesure reproductible, vos données de densité deviendront un véritable outil de diagnostic de processus, et non plus une simple valeur à consigner par le manuel qualité.
