En 2022, Les régulateurs suisses Nous avons testé 109 produits alimentaires munis de joints d'opercule en PVC. Un quart d'entre eux dépassaient les limites légales de migration des plastifiants. Le problème ne résidait ni dans une fabrication inadéquate ni dans des matériaux de mauvaise qualité, mais dans le choix du plastifiant, qui privilégiait la flexibilité à la résistance à la migration.
La plupart des guides sur les plastifiants mettent l'accent sur l'obtention de la flexibilité cible et le respect des seuils réglementaires minimaux. Après 15 ans d'expérience dans le compoundage du PVC, j'ai constaté que cette approche inverse les priorités. Pour les applications en film et en feuille, la migration du plastifiant détermine les performances à long terme. Un film très flexible qui perd son plastifiant en quelques mois ne satisfait ni aux exigences du client ni aux normes réglementaires.
La structure moléculaire de votre plastifiant détermine son devenir et, par conséquent, la durée de vie de votre produit. Ce comparatif examine les plastifiants courants sous l'angle de la résistance à la migration, et non seulement de la flexibilité initiale.
Pourquoi la résistance à la migration est plus importante que la flexibilité
Obtenir la flexibilité souhaitée est simple : presque tous les plastifiants peuvent assouplir le PVC selon les spécifications. Le véritable défi consiste à maintenir cette flexibilité tout au long de la durée de vie du produit.
Les données suisses en matière d'application de la loi ne constituent pas une exception. campagnes communes européennes Des études menées en 2011 et 2014 ont révélé que 24 à 29 % des joints de couvercles de bocaux en verre présentaient une migration de plastifiants supérieure aux limites autorisées dans les aliments gras. Une décennie de tests met en évidence des non-conformités persistantes à l'échelle de l'industrie. Ces non-conformités ont une cause commune : le choix des plastifiants en fonction de leur efficacité plutôt que de leur comportement en matière de migration.

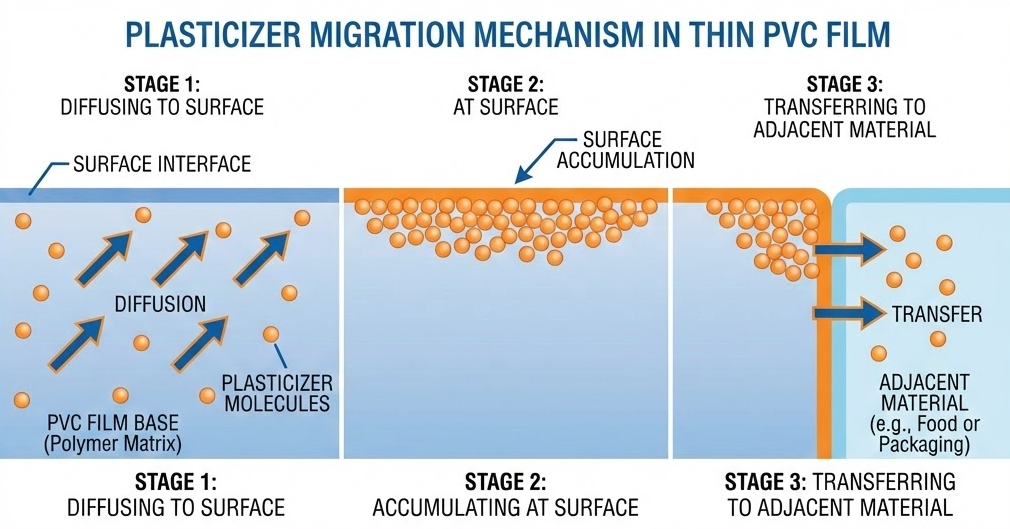

La migration suit un processus de concentration. Les molécules de plastifiant diffusent vers la surface du produit, s'y accumulent, puis se transfèrent à tout élément en contact avec cette surface : aliment, autre matériau ou milieu environnant. Dans les films minces présentant un rapport surface/volume élevé, ce processus s'accélère considérablement.
La température aggrave le problème. Le taux de migration double pour chaque augmentation de 10 °C. Un film parfaitement conforme aux normes dans un entrepôt à 20 °C peut échouer aux tests de conformité après avoir été stocké dans un conteneur d'expédition à 40 °C – le taux de migration ayant alors quadruplé.
La formule pour une conformité durable : privilégier la résistance à la migration, puis augmenter progressivement le dosage pour atteindre les objectifs de flexibilité. Les plastifiants à faible migration permettent des concentrations plus élevées sans dépasser les limites réglementaires sur le long terme.
Comment la structure moléculaire influence la migration
Tous les plastifiants ne migrent pas de la même manière, même à poids moléculaire égal. Comprendre ce phénomène permet de déterminer les critères de sélection réellement pertinents.
Seuil de poids moléculaire
Un poids moléculaire supérieur à 400 assure une excellente rétention du plastifiant. Ce seuil est systématiquement observé dans les spécifications des géomembranes, les normes relatives aux membranes d'étanchéité de toiture et les applications de films de longue durée. En dessous de 400, le risque de migration augmente significativement, indépendamment des autres facteurs.
Plastifiants courants et leurs masses moléculaires :
- DOP (DEHP) : 390 – limite
- DOTP : 390 – limite
- DINP : 418 – au-dessus du seuil
- TOTM : 546 – bien au-dessus du seuil
- Plastifiants polymères : 1000+ – rétention maximale
Le seuil de 400 n'est pas arbitraire. Il correspond au point où la taille moléculaire commence à restreindre la diffusion à travers le réseau polymère du PVC.
Structure linéaire vs ramifiée
Voici le résultat contre-intuitif qui modifie la stratégie de sélection : le DOP et le DOA ont des masses moléculaires presque identiques (390 et 371). Pourtant, le DOA migre environ deux fois plus vite que le DOP.

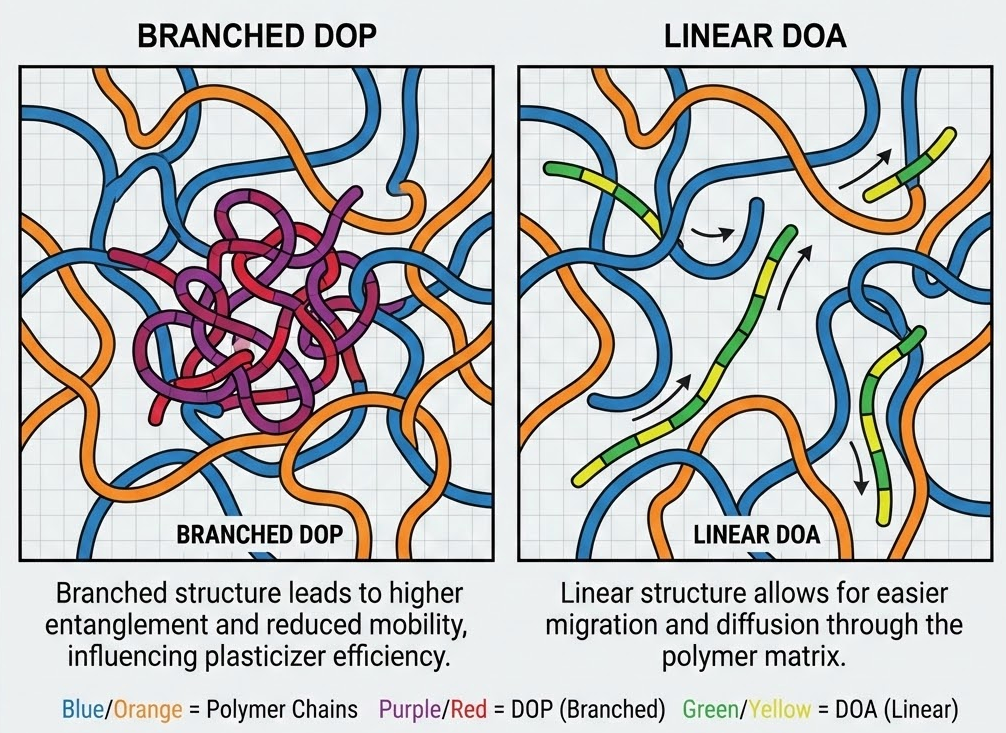

La différence réside dans l'architecture moléculaire. Le DOP est une molécule ramifiée ; sa structure s'entremêle au sein du réseau de chaînes polymères. Le DOA, quant à lui, est très linéaire, ce qui lui permet de s'insérer plus facilement dans ce même réseau.
Ceci explique pourquoi les plastifiants hyperbranchés présentent une migration nettement inférieure. Lors des tests d'exsudation, les plastifiants hyperbranchés ont perdu 0.60 % de leur poids, contre 3.75 % pour leurs homologues linéaires – soit une amélioration six fois supérieure par rapport à la structure seule.
Pour les applications cinématographiques, cela implique d'évaluer à la fois la masse moléculaire et la géométrie moléculaire. Un plastifiant linéaire de masse moléculaire élevée peut migrer davantage qu'un plastifiant ramifié de masse moléculaire plus faible.
Comparaison des plastifiants pour applications de films
En prenant la migration comme principal critère de sélection, voici une comparaison des options courantes.
DOTP vs DOP
Le DOTP (téréphtalate de dioctyle) a largement remplacé le DOP dans les applications sensibles à la migration. Sa volatilité étant deux fois moindre que celle du DOP, il assure une meilleure rétention dans les couches minces.
Les deux composés ont des masses moléculaires similaires, autour de 390, mais la structure téréphtalate du DOTP lui confère une compatibilité légèrement supérieure avec le PVC. Cette compatibilité réduit la force motrice thermodynamique de la migration.
Le DOTP offre également une résistance électrique 10 à 20 fois supérieure à celle du DOP – un point important pour les films utilisés dans les applications électriques où la conductivité de surface due à la migration du plastifiant pose problème.
Pour les films PVC à usage général, le DOTP représente la norme actuelle pour un équilibre entre résistance à la migration, facilité de traitement et coût.
Adipates (DOA, DINA)
Les plastifiants à base d'adipates offrent une excellente flexibilité à basse température. Le DOA préserve la flexibilité du PVC jusqu'à -40 °C, température à laquelle les phtalates le rigidifient. C'est pourquoi les adipates sont indispensables pour les emballages surgelés, les applications extérieures et les produits destinés aux climats froids.
Le compromis : les adipates sont des molécules linéaires présentant des vitesses de migration plus élevées. Le DOA migre environ deux fois plus vite que le DOP malgré un poids moléculaire similaire.
Pour répondre aux exigences de flexibilité à froid, une approche pratique consiste à mélanger des adipates avec des plastifiants primaires à faible migration. Un mélange 70:30 DOTP:DOA permet d'obtenir des performances optimales à basse température tout en limitant la migration. L'utilisation d'adipates comme seul plastifiant convient aux produits à cycle de vie court, mais présente un risque de non-conformité lors d'un stockage prolongé.
Options biosourcées (ATBC)
L'ATBC (citrate d'acétyltributyle) est le plastifiant sans phtalate le plus utilisé pour les applications en contact avec les aliments. Lors de tests avec des simulants alimentaires, la migration de l'ATBC à l'équilibre était environ trois fois inférieure à celle du DEHA, l'adipate conventionnel pour les films alimentaires.
Cependant, le contexte est primordial. Dans l'étude de Teknor Apex sur les effets des plastifiants sur les matériaux non-PVC utilisés dans les dispositifs médicaux, l'ATBC a été jugé « non recommandé » pour le contact avec les quatre matériaux testés (ABS, polycarbonate, acrylique et SBC). Ce même plastifiant, qui donne d'excellents résultats lors des tests avec des simulants alimentaires, a provoqué des fissures de contrainte dans les connecteurs en plastique rigide.
Pour les films destinés exclusivement au contact alimentaire, sans plastique rigide adjacent, l'ATBC offre d'excellentes performances. En revanche, pour les dispositifs médicaux ou les produits composés de matériaux mixtes, la migration vers les composants adjacents engendre des défaillances que les indices de contact alimentaire de l'ATBC ne permettraient pas de prévoir.
Options de haute permanence
Lorsque la résistance maximale à la migration est requise quel qu'en soit le coût :
Le trimellitate de trioctyle (TOTM) et les plastifiants polymères ont démontré leur compatibilité avec les quatre matériaux non PVC testés dans l'étude Teknor Apex ; ce sont les seuls plastifiants jugés compatibles dans tous les cas. Les plastifiants polymères dont la masse moléculaire est supérieure à 1 000 présentent une migration minimale, même en cas de vieillissement accéléré.
Ces options sont plus coûteuses et peuvent nécessiter une charge plus élevée pour une flexibilité équivalente. Elles se justifient notamment dans les dispositifs médicaux, les intérieurs automobiles, les membranes d'étanchéité de toiture et tout produit où une perte prématurée de plastifiant entraîne une défaillance.
Conformité réglementaire par application
La réglementation fixe des limites à l'immigration ; Sélection du plastifiant pour le PVC détermine si les produits restent à l'intérieur au fil du temps.
Films en contact avec les aliments
Le règlement (UE) n° 10/2011 établit le cadre suivant : une limite de migration globale (LMG) de 10 mg/dm² pour toutes les substances non volatiles. Certains plastifiants ont des limites de migration spécifiques (LMS) individuelles – par exemple, l’ATBC à 60 mg/kg.
Suite à la révision de 2022 qui a révoqué 23 autres phtalates, la FDA autorise huit phtalates pour le contact alimentaire. Le DINP et le DIDP restent autorisés ; le DEHP, le DBP et le BBP sont interdits.

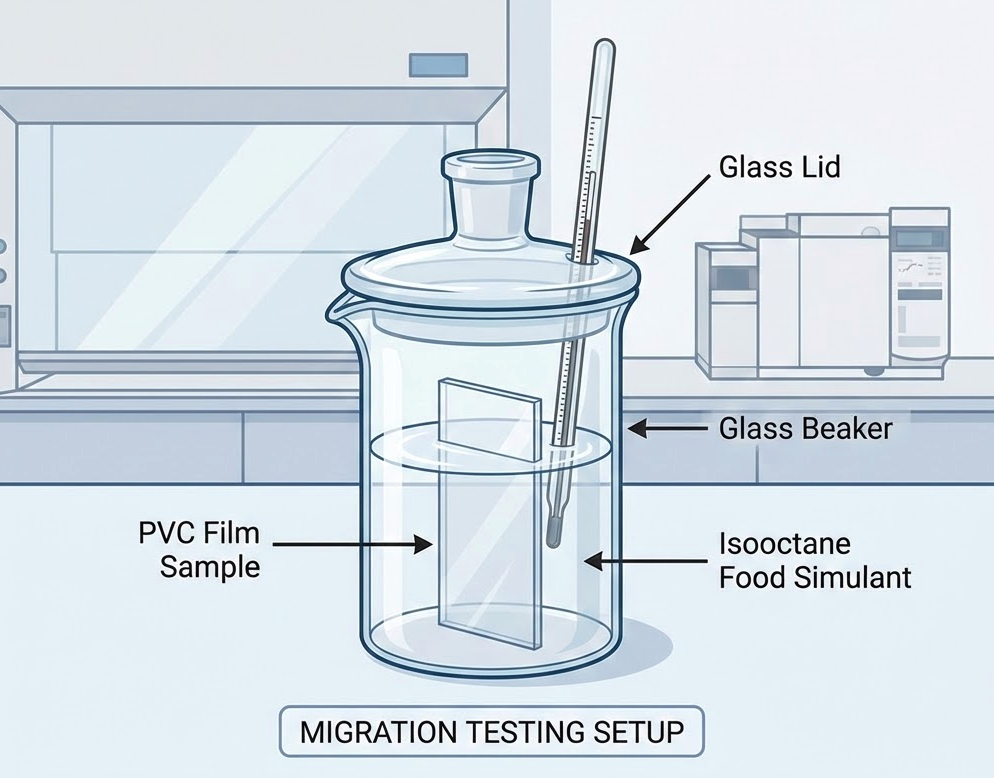

Pour les films alimentaires, les tests de migration utilisent des simulants alimentaires standard (solutions d'éthanol, isooctane pour les aliments gras, solutions acides). Les aliments contenant des matières grasses présentent le plus grand défi : les plastifiants sont généralement liposolubles, ce qui accélère leur migration dans les matrices grasses.
Le choix d'un plastifiant à faible migration offre une marge de conformité. Un plastifiant à faible migration, même à forte concentration, peut réussir le même test qu'un plastifiant à forte migration, même à faible concentration, tout en offrant une flexibilité équivalente.
Applications médicales et sensibles
Les exigences relatives aux dispositifs médicaux vont au-delà de la réglementation alimentaire. Les tests de biocompatibilité (ISO 10993) évaluent la cytotoxicité, la sensibilisation et l'irritation causées par les substances extraites, notamment les plastifiants.
La règle du doublement de la température par 10 °C est cruciale pour les produits stérilisés. La stérilisation par rayons gamma ou par faisceau d'électrons peut ne pas affecter directement la migration, mais les produits stérilisés à la chaleur subissent une migration accélérée pendant le cycle de stérilisation.
Pour les films médicaux en contact avec d'autres plastiques (par exemple, des tubulures raccordées à des connecteurs en polycarbonate), le choix du plastifiant doit tenir compte des effets de migration sur les matériaux adjacents. La migration du DOA, du benzoate et de l'ATBC dans les thermoplastiques rigides provoque des fissures de contrainte environnementale. Le TOTM et les plastifiants polymères permettent d'éviter ce type de défaillance.
Cadre de sélection
Les films PVC résistants au froid, les films pour contact alimentaire, les tubes médicaux et les membranes d'extérieur requièrent chacun une classe de migration différente. Utilisez cet arbre de décision en privilégiant la classe de migration, puis les exigences de performance :
| Demande de leasing | Plastifiant primaire | Classe de migration | Remarques |
|---|---|---|---|
| Film/feuille général | DOT | Modérée | Choix standard, bon équilibre |
| contact alimentaire | ATBC ou DOTP | Faible-modéré | ATBC pour les allégations relatives aux phtalates |
| Température froide (-20°C+) | Mélange DOTP + DOA | Modéré-élevé | ratio typique de 70:30 |
| Froid extrême (-40°C) | DOA primaire | Haute | Accepter une durée de vie plus courte |
| Dispositifs médicaux | TOTM ou polymérique | Très Bas | Compatibilité avec les connecteurs |
| Extérieur étendu | Polymérique | Très Bas | Exposition aux UV et à la chaleur |
| permanence maximale | Polymérique | Très Bas | Coût le plus élevé, meilleure rétention |
L'erreur fréquente : choisir un plastifiant qui répond tout juste aux exigences de flexibilité. Cela ne laisse aucune marge de manœuvre pour compenser les pertes par migration au fil du temps. Il est préférable de choisir un plastifiant de la classe de migration adaptée à la durée de vie de votre application, puis d'augmenter le dosage pour atteindre les objectifs de flexibilité.
Faire le choix technique approprié
Pour la plupart applications de films PVCDOTP offre le meilleur compromis entre migration modérée, facilité de traitement et conformité réglementaire. C'est le point de départ par défaut.
Lorsque votre application exige davantage – températures plus froides, durée de vie plus longue ou contact avec des matériaux sensibles – passez à l’étape supérieure en matière de résistance à la migration : plastifiants polymères pour la permanence, TOTM pour la compatibilité médicale ou mélange stratégique d’adipate pour des performances de flexion à froid.
Le plastifiant qui produit le film le plus souple n'est pas forcément le meilleur. Celui qui conserve ses propriétés tout au long de la durée de vie prévue du produit – et qui réussit l'inspection réglementaire un an plus tard – mérite cette distinction. C'est la résistance à la migration, et non la flexibilité initiale, qui détermine le succès des formulations.
