Votre laboratoire de contrôle qualité peut réaliser des analyses GC-MS, HPLC et ATR-FTIR au cours d'une même équipe. Laquelle de ces analyses permet de répondre à la question de migration posée par votre client ? Concernant le DOA (adipate de dioctyle, également noté DEHA dans la littérature conforme aux normes IUPAC), la réponse est que le simulant, la matrice et la question spécifique posée par l'autorité de réglementation orientent chacun vers une méthode principale différente.
La vitesse de migration dépend de la compatibilité polymère-plastifiant, de la température de contact et de l'agressivité du simulant. Ces conclusions supposent que vous connaissez déjà la chimie du DOA et que celui-ci migre du PVC vers les milieux en contact avec les aliments.
Le cadre réglementaire fixe la cible de LOD
Conformément au règlement (UE) n° 10/2011, la limite de migration spécifique pour le DEHA est de 18 mg/kg de simulant alimentaire, avec une limite de migration globale de 10 mg/dm² (ou 60 mg/kg) couvrant la totalité de la charge extractible. Quelle que soit la méthode choisie, elle doit permettre de dépasser largement la limite de détection (LOD) de 18 mg/kg, avec une marge suffisante pour quantifier la concentration à proximité de cette limite, et non se contenter de la détecter.
L’annexe III du règlement (UE) n° 10/2011 définit six simulants :
- A — 10 % d’éthanol (aqueux, pH > 4.5)
- B — 3 % d’acide acétique (aqueux, pH ≤ 4.5)
- C — 20 % d'éthanol (alcoolique ≤ 20 %)
- D1 — 50 % d'éthanol (alcooliques > 20 % + émulsions huile-dans-eau)
- D2 — huile végétale, généralement d'olive (aliments contenant des graisses libres)
- E — Tenax (aliments secs)
Lorsque l'huile d'olive n'est pas pratique, le D2 est remplacé par le D2e (95 % d'éthanol) ou le D2i (isooctane), mais le D2i a une limite de contact de 60 °C.
Ce seuil maximal a une incidence concrète. Pour toute application réalisée à plus de 60 °C avec une matrice grasse, la préparation de l'échantillon d'huile d'olive est indispensable, ce qui impose une séquence extraction-purification-injection plus longue avant l'injection en chromatographie en phase gazeuse.
Le DOA étant liposoluble, le D2 (ou le D2i en dessous de 60 °C) constitue le simulant le plus défavorable : le diester comportant deux chaînes 2-éthylhexyle se répartit facilement dans l’huile. La durée de conservation standard est de 10 jours à 40 °C.

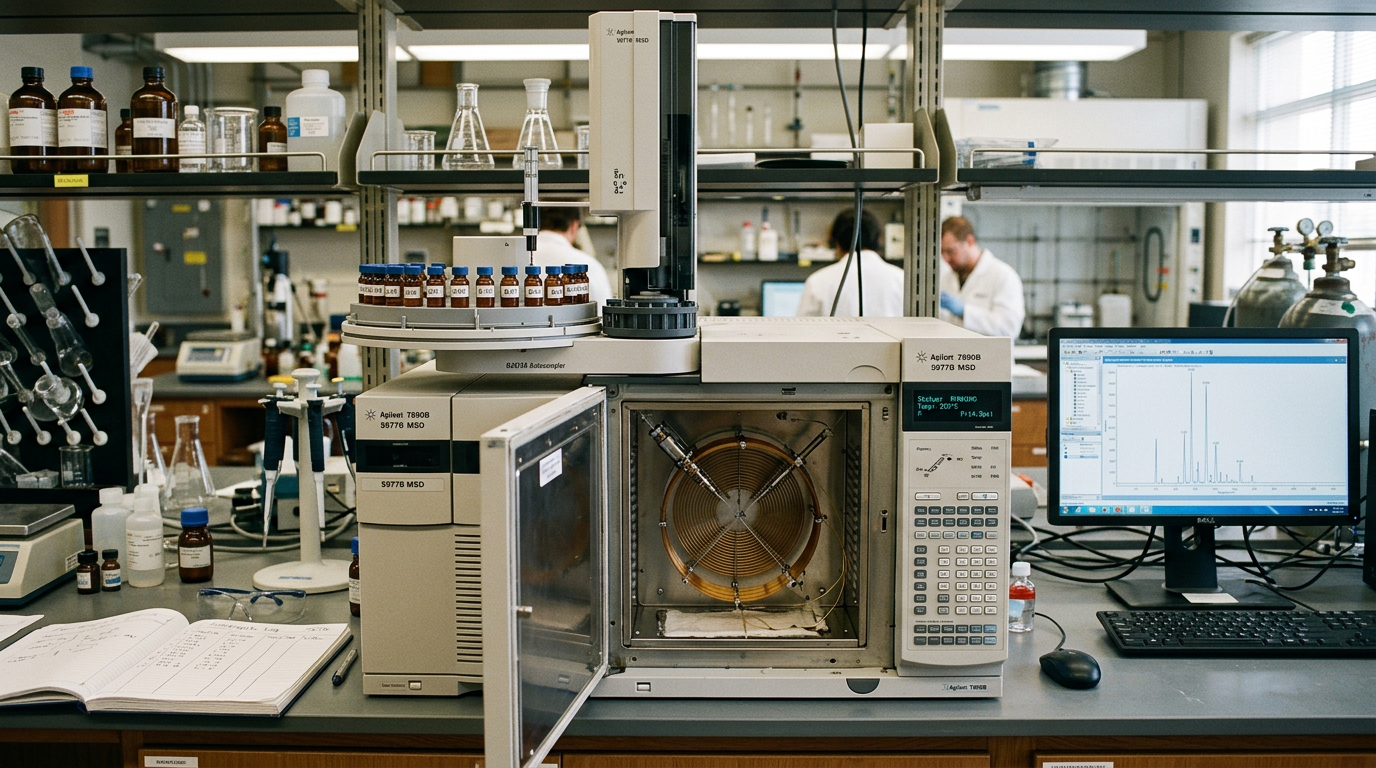

GC-MS — L'outil réglementaire incontournable
La GC-MS est la méthode de référence pour l'étude de la migration des DOA dans les six simulants ; cet instrument est également utilisé dans la plupart des protocoles d'analyse de la migration des plastifiants. Bratinova et al. (JRC EURL-FCM, 2020) ont rapporté une limite de détection (LOD) de 15 ng/mL, une limite de quantification (LOQ) de 45 ng/mL, un taux de récupération de 93.2 % et un coefficient de variation (CV) inférieur à 15 % pour le DEHA dans les simulants A et C, sur une colonne HP-5MS UI de 60 m avec une extraction liquide-liquide au dichlorométhane.
La limite de détection (LD) de 18 mg/kg, comparée à une limite de détection (LD) de ng/mL, offre une marge de sécurité d'environ 1000 fois, permettant de compenser les effets de matrice, la variation de l'étalon interne et les pertes de récupération. C'est pourquoi la GC-MS est la seule méthode que je recommande sans réserve pour les soumissions réglementaires. La fragmentation EI produit des ions diagnostiques intenses de l'adipate à m/z 129 et 147, ce qui simplifie la confirmation dans les chromatogrammes complexes.
La campagne de contrôle de l'UE de 1998, qui a révélé une migration de DEHA de 27.8 à 135.0 mg/kg dans les fromages vendus au détail (dépassant la limite maximale admissible de 18 mg/kg), a utilisé la GC-MS après un criblage à l'isooctane (40 °C/2 h) suivi d'une confirmation à l'huile d'olive (10 jours/40 °C). Pour l'extraction à l'hexane selon la norme GB 5009.156, Qian (2018) a rapporté une limite de détection (LOD) de 0.005 mg/kg avec un taux de récupération de 97 à 107 %.
HPLC-UV/DAD — Formulations à plastifiant unique uniquement
La technique HPLC-UV/DAD est efficace pour le dosage du DOA sur une colonne C8 (2.6 μm, 100 mm × 4.6 mm) avec une élution en gradient à 221 nm ; la gamme de quantification publiée est de 0.3 à 750 μg/mL sur treize minutes. Le débit est particulièrement intéressant pour le traitement de lots importants de films PVC monoplastifiants.

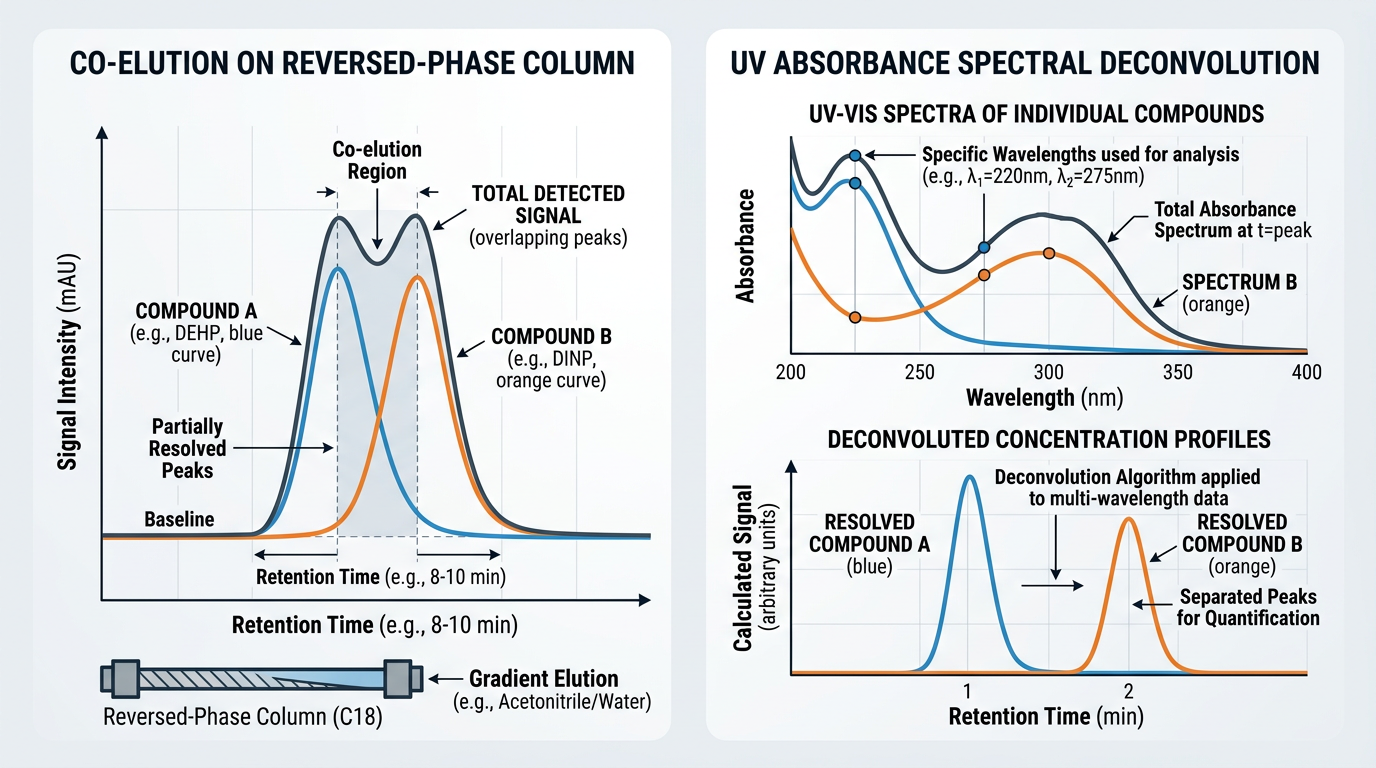

La limite absolue est la co-élution. Le DEHA et le DEHP co-élurent sur les colonnes à phase inverse standard ; il en va de même pour le DEHT et le DINP. La résolution nécessite d'abord le spectre de dérivée UV, puis la déconvolution par barrette de photodiodes, avant de pouvoir se fier à l'intégration.
La plupart des films PVC commerciaux sont composés de plusieurs plastifiants ; le DOA est rarement présent seul, et les résidus de DEHP provenant de lignes de production partagées ou de matières premières recyclées sont suffisamment fréquents pour que je considère la CLHP-UV comme inadmissible pour les analyses de conformité, sauf preuve directe de l'absence de phtalates dans la formulation. Omettre l'étape de déconvolution spectrale fausserait à la hausse la quantification du DOA, sans que l'on puisse en évaluer l'ampleur. Il faut abandonner la CLHP-UV dès qu'un phtalate est détecté dans le bâtiment.
LC-MS/MS — Recherchez les produits d'hydrolyse
La LC-MS est rarement la méthode de première intention pour l'identification de la molécule mère (sans cycle aromatique, masse moléculaire 370.6) car elle présente une réponse plus intense en EI-GC-MS (fragmentation m/z 129 + 147) qu'en ESI. Son principal intérêt réside dans l'identification des produits d'hydrolyse.
À 70 °C, dans le simulant aqueux B (3 % d'acide acétique), le DOA s'hydrolyse partiellement en mono(2-éthylhexyl)adipate et en 2-éthylhexanol. Un dosage par GC-MS seul ne détecte que le DOA initial et sous-estime la migration totale des produits dérivés de l'adipate. Il est recommandé de coupler l'analyse GC-MS pour le DOA initial avec une analyse LC-MS ou IM-HRMS pour les produits d'hydrolyse polaires lorsque le simulant est une solution aqueuse chaude et que le bilan massique total est l'enjeu réglementaire.
ATR-FTIR — Analyse côté polymère, et non quantification de la migration
La spectroscopie ATR-FTIR est l'outil idéal pour déterminer si le PVC entrant contient un plastifiant de type adipate. Avec une analyse d'une minute par échantillon, elle permet de trier une livraison avant même la planification des chromatographies. Le modèle LDA de Rijavec (2022) appliqué aux spectres de plastifiants pour PVC a atteint une précision de classification de 99.8 % pour le DEHP, le DOTP, le DINP et le DIDP, avec une erreur quadratique moyenne de régression (RMSEP) de 5 ± 1 % (DEHP) et de 6 ± 3 % (DOTP).
Le DOA ne figurait pas dans l'ensemble d'entraînement validé. Le carbonyle de l'ester d'adipate se situe sur la même bande à 1735 cm⁻¹ que le carbonyle de l'ester de phtalate, et la déconvolution manuelle des pics s'avère inefficace ; les auteurs de Rijavec ont donc conclu que la GC-MS était nécessaire pour une identification et une quantification définitives.
Considérez l'ATR-FTIR comme un criblage côté polymère, jamais comme une méthode primaire de quantification de la migration. Si votre protocole consiste en un « tri FTIR sur le PVC brut, puis GC-MS sur l'extrait de migration pour les échantillons positifs », il s'agit de la répartition des tâches correcte.
Extraction gravimétrique (ASTM D1239) — Perte de masse totale, et non par substance
La norme ASTM D1239 mesure la perte de masse empirique après immersion dans de l'eau distillée, du savon à 1 %, de l'huile de coton, de l'huile minérale USP, du kérosène ou de l'éthanol à 50 %. Rapide et ne nécessitant qu'une balance, cette méthode est harmonisée pour la comparaison de la résistance de différentes formulations. Les DOA de qualité alimentaire, fournis par des entreprises comme Bastone, sont généralement spécifiés selon ce type de structure à extractibilité totale.
Pour la conformité SML, la norme D1239 est inutile. Elle ne permet pas de distinguer le DOA du DEHP, de l'ESBO ou du DOTP co-lixiviés.
Les comparaisons entre la lixiviation aqueuse et la chromatographie en phase gazeuse montrent que la méthode gravimétrique concorde sur l'ordre de grandeur, mais présente des résultats très différents lorsque la formulation contient plusieurs plastifiants, ce qui est le cas de la plupart des films PVC commerciaux. Utilisez la norme D1239 comme critère de sélection par rapport à vos propres données historiques ; elle ne doit jamais être utilisée comme méthode de soumission réglementaire.
GC en espace de tête et méthodes émergentes à haute résolution
L'analyse SPME-GC-MS en espace de tête avec une fibre PDMS/DVB de 65 μm offre une réponse acceptable pour le DOA dans les matrices de boissons et de bière. Cependant, le DOA de masse moléculaire 370.6 est au mieux semi-volatil ; l'analyse statique classique en espace de tête fournit un signal faible, et le recours à la SPME ou au piégeage en phase solide est nécessaire pour atteindre des limites de détection inférieures à la limite de détection. L'analyse en espace de tête est une technique auxiliaire, utile lorsque l'analyte recherché est spécifiquement la fraction volatile migrant vers l'espace gazeux.
Chacune des méthodes émergentes à haute résolution fait l'objet d'une mise en garde concernant la recherche par rapport à la réglementation :
- GC-Orbitrap-MS — Limite de détection DEHA : 5.5 à 17 pg/µL, soit trois ordres de grandeur plus stricts que les exigences de conformité SML
- DART-HRMS — criblage en moins d'une minute du PVC vieilli aux UV, sans séparation chromatographique
- IM-HRMS — résout les migrants non volatils et les produits d'hydrolyse de l'adipate en une seule étape
Aucune de ces méthodes n'est codifiée dans le règlement (CE) n° 10/2011 ni dans les référentiels de conformité ASTM. Elles sont destinées à la recherche et conviennent donc aux études d'exposition alimentaire non ciblées, mais ne sont pas admissibles aux soumissions réglementaires, sauf si l'autorité compétente les accepte.
Choix de la méthode principale et de la méthode de confirmation
La logique de décision est basée sur une matrice, et non sur des instruments. Parcourez cet arbre de scénarios avant de valider.
| Scénario | Primaire | Confirmation | Pourquoi |
|---|---|---|---|
| Simulant gras D2 / D2i, dossier réglementaire | GC-MS | GC-MS dans le deuxième simulant | LOD ~1000× sous SML ; D2i limité à 60 °C |
| Simulant aqueux B à 70 °C | GC-MS (parent) | LC-MS ou IM-HRMS (produits d'hydrolyse) | L'hydrolyse du DOA nécessite l'ajout de MEHA et de 2-éthylhexanol pour le bilan massique. |
| Contrôle des matières premières PVC entrantes | ATR-FTIR + ML | GC-MS sur les positifs | Triage d'une minute avant la file d'attente pour la chromatographie |
| Total extractible pour la conformité aux spécifications | gravimétrique ASTM D1239 | Aucun requis | Numéro de lot unique, et non par substance |
| Formulation multiplastifiante (présence de DEHP) | GC-MS uniquement | Deuxième colonne ou GC×GC | La co-élution HPLC-UV compromet la précision de la quantification |
| Migration à chaud / en espace de vapeur | SPME-GC-MS de l'espace de tête | GC-MS en phase liquide | Capture les pertes d'extraction en vrac de la fraction volatile |
Deux règles d'exécution s'appliquent à tous les scénarios. La méthode de confirmation doit utiliser un principe de séparation différent (phase de colonne différente, ionisation différente ou simulant différent) ; répéter la méthode principale n'apporte aucune garantie, cela ne fait que doubler le temps d'analyse. De plus, lorsque la formulation contient plusieurs plastifiants, la GC-MS est toujours préférable à la HPLC-UV : le risque de co-élution du DEHP rend la quantification par UV/DAD difficile, sauf si l'absence de phtalates est prouvée.
Qu'est-ce qui détermine la méthode appropriée ?
Le choix de la méthode ne dépend pas de l'instrumentation dont dispose votre laboratoire. Il concerne le simulant prescrit par l'organisme de réglementation, les coplastifiants présents dans la formulation et si la question posée est « y a-t-il une migration au-dessus de la SML ? » ou « quelle est la valeur en mg/kg ? ».
La GC-MS est la solution dans la plupart des contextes réglementaires car la marge de détection et le profil de fragmentation EI permettent à la fois la confirmation et la quantification en une seule analyse. Cependant, le choix de la méthode est déterminant pour l'acceptation ou le rejet du dossier. Pour le simulant aqueux B à 70 °C, un dosage basé uniquement sur la molécule mère est erroné d'emblée ; pour les formulations contenant des phtalates, le rapport HPLC-UV est erroné avant même l'intégration. La méthode choisie doit être adaptée à la matrice et à la question réglementaire posée, et non à l'instrument disponible par hasard.
