La tasa de migración de plastificantes se duplica por cada aumento de 10 °C en la temperatura de funcionamiento. En cables de PVC expuestos a ambientes cálidos durante décadas, esto significa que los plastificantes escapan gradualmente de la matriz polimérica, dejando un aislamiento frágil y propenso a agrietarse. Algunas instalaciones antiguas desarrollan una "capa verde" donde el plastificante migrado reacciona con los conductores de cobre.
La diferencia entre primaria y secundaria plastificantes Determina si su formulación sobrevive a estas condiciones o falla prematuramente. Los plastificantes primarios proporcionan la mayor flexibilidad y pueden usarse solos. Los plastificantes secundarios ofrecen beneficios específicos (reducción de costos, resistencia al fuego, rendimiento a bajas temperaturas), pero requieren un plastificante primario. plastificante presente para funcionar correctamente.
¿Qué hace que un plastificante sea primario o secundario?
La distinción se reduce a la compatibilidad molecular con el PVC.

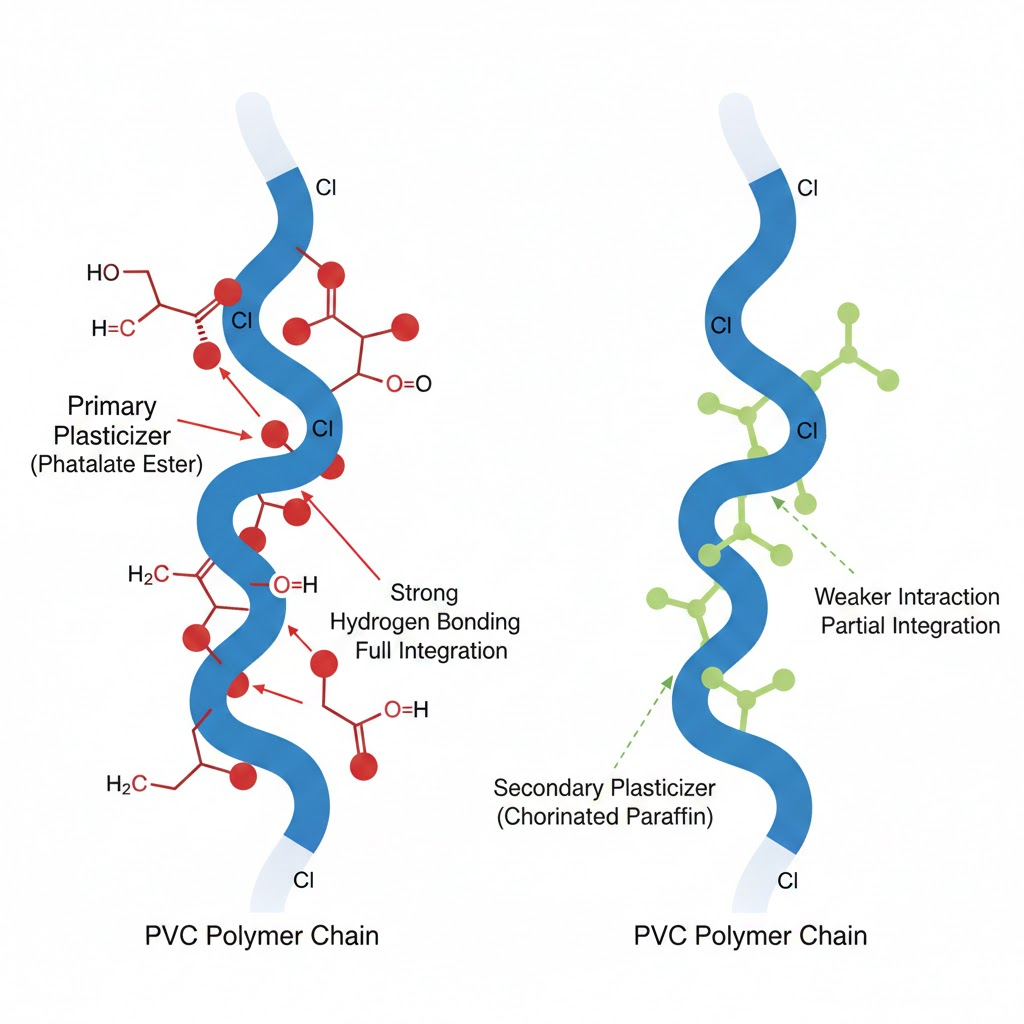

Los plastificantes primarios tienen una alta capacidad de solvatación. Su estructura molecular permite la formación de enlaces de hidrógeno entre los grupos carbonilo del éster y los átomos de hidrógeno adyacentes a los átomos de cloro del PVC. Esta fuerte interacción permite que los plastificantes primarios se integren completamente en la matriz polimérica en cualquier concentración, desde 20 phr hasta 140-150 phr para productos superblandos.
El DOP (ftalato de dioctilo) es el estándar de referencia de la industria, con un valor de eficiencia de 1.00. Otros plastificantes primarios se comparan con este valor base: DOTP con 1.03, DINP con 1.04 y DIDP con 1.11. Una mayor eficiencia significa que se necesita más plastificante para lograr la misma dureza Shore A.
Los plastificantes secundarios tienen una compatibilidad limitada. Su estructura molecular no se adhiere tan eficazmente al PVC, por lo que solo pueden integrarse parcialmente en la matriz. Si se utilizan solos o en concentraciones excesivas, los plastificantes secundarios migran a la superficie y exudan como películas oleosas. Requieren un plastificante primario que actúe como puente hacia la estructura del polímero.
Recomiendo considerar los plastificantes primarios como la base y los secundarios como modificadores del rendimiento. La base debe estar establecida antes de que cualquier modificador pueda funcionar.
Plastificantes secundarios comunes y sus beneficios
Los plastificantes secundarios no solo se centran en la reducción de costos. Cada uno tipo de plastificante Aporta características de rendimiento específicas que los plastificantes primarios no pueden igualar.
Parafinas cloradas (CPO)
Las parafinas cloradas son el plastificante secundario más común para optimizar costos y lograr retardancia de llama. El CPO con un contenido de cloro del 42 % tiene una eficiencia de aproximadamente 0.75 y un límite de compatibilidad del 50-80 % del sistema plastificante. Los grados de cloro más altos (56 %) ofrecen mayor eficiencia (0.80) y compatibilidad (60-100 %).
La estructura molecular explica el motivo: un mayor contenido de cloro aumenta la polaridad, lo que mejora la interacción con los átomos de cloro del PVC. Una proporción de 70:30 de DOP a CPO logra una dureza Shore A equivalente al 100 % de DOP, a la vez que reduce el coste del material.
El CPO también contribuye a la resistencia al fuego. Combinado con trióxido de antimonio (ATO), las formulaciones pueden alcanzar valores LOI de 32-34. Sin embargo, las parafinas cloradas afectan negativamente la estabilidad térmica y la resistencia a los rayos UV, por lo que los estabilizadores térmicos se vuelven cruciales en las formulaciones que contienen CPO.
Aceite de soja epoxidado (ESBO)
El ESBO cumple una doble función que ningún plastificante primario puede replicar: actúa como plastificante secundario y estabilizador térmico. La estructura del anillo epóxico reacciona con el ácido clorhídrico liberado durante la degradación del PVC, previniendo la descomposición autocatalítica que causa la decoloración y la fragilización.
El uso óptimo es de 3 a 5 phr. A este nivel, el ESBO reduce la temperatura de ablandamiento Vicat en tan solo 1.5 °C por phr, en comparación con los 3.5 °C por phr del DOP. A diferencia de la adición de pequeñas cantidades de plastificante primario, el ESBO a 5 phr no causa antiplastificación (el endurecimiento contradictorio que se produce cuando los niveles de plastificante se encuentran entre 1 y 20 phr).
Para compuestos termoestables, considero casi obligatorio un ESBO de 5 phr. El beneficio de estabilización por sí solo justifica su inclusión, y su contribución plastificante es una ventaja.
Adipatos (DOA)
El adipato de dioctilo mantiene su flexibilidad hasta -60 °C (-76 °F), muy por encima de lo que pueden lograr los plastificantes de ftalatos. Esto hace que el DOA sea esencial para envases refrigerados, componentes automotrices en climas fríos y cualquier aplicación donde la flexibilidad a temperaturas bajo cero sea crucial.
El DOA se utiliza típicamente en una proporción del 10 al 30 % del sistema plastificante. Su mayor volatilidad en comparación con los ftalatos significa que el DOA funciona mejor en mezclas que como plastificante único. Su peso molecular es menor que el de la mayoría de los ftalatos, lo que contribuye tanto a su rendimiento a bajas temperaturas como a su mayor... migración tendencia.
Cómo funcionan juntos los plastificantes primarios y secundarios
La sinergia entre plastificantes primarios y secundarios va más allá de la simple reducción de costos. Las investigaciones demuestran que las mezclas correctamente formuladas pueden reducir la migración de plastificantes en 50-82% en comparación con el plastificante primario solo.
Esta resistencia a la migración se debe al entrelazamiento molecular. Cuando plastificantes secundarios con diferentes estructuras moleculares se integran en la matriz polimérica junto con los plastificantes primarios, crean una red más compleja que restringe su movimiento. Los plastificantes poliméricos con un peso molecular superior a 2000 g/mol son particularmente eficaces para reducir la migración.
Pautas de formulación

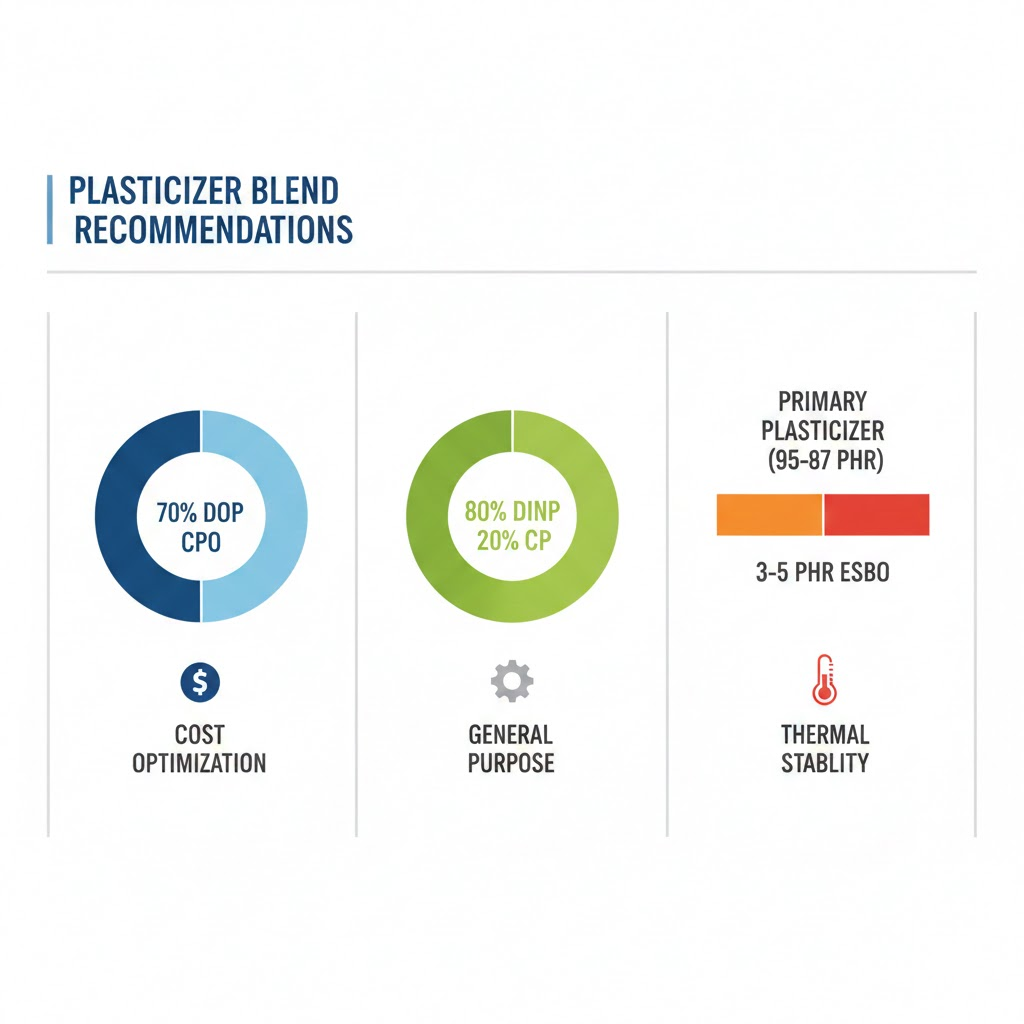

Para optimizar costos con parafina clorada: comience con una proporción de 70:30 de parafina primaria a CPO. Si utiliza DINP o DIDP como parafina primaria, una proporción de 80:20 conserva las propiedades y reduce el costo. Verifique siempre la compatibilidad antes de escalar a producción.
Para estabilidad térmica: incluya de 3 a 5 phr de ESBO en cualquier compuesto expuesto a temperaturas elevadas o a un procesamiento prolongado. El beneficio de estabilización se mantiene durante la vida útil del producto.
Para un rendimiento a baja temperatura: añada DOA al 10-30 % del sistema plastificante. El porcentaje exacto depende de la temperatura de fragilidad requerida; para temperaturas más bajas, se requiere un mayor contenido de DOA.
Los plastificantes secundarios no pueden reemplazar por completo a los primarios. Incluso en los escenarios de reducción de costos más agresivos, eliminar el plastificante primario no es una práctica segura según las directrices de formulación. El plastificante secundario se exudará sin un portador primario que lo contenga en la matriz.
Pruebas de compatibilidad y resolución de problemas
La compatibilidad determina el éxito o el fracaso de su formulación. El mismo plastificante secundario que funciona al 20 % puede causar exudación al 30 %, y ese umbral varía según la formulación.
Prueba de derrame en bucle ASTM D3291
La norma ASTM D3291 proporciona un método objetivo para evaluar la compatibilidad. Las muestras de prueba se doblan formando bucles de 180 grados y se mantienen bajo compresión. La exudación se clasifica en una escala de 0 a 3: 0 indica ausencia de exudación visible, 3 indica exudación abundante. Una prueba de detección de una semana identifica incompatibilidades obvias; una prueba de 7 semanas proporciona un perfil de compatibilidad completo.
Recomiendo realizar esta prueba antes de usar un nuevo plastificante secundario o de aumentar la concentración de uno existente. El costo de la prueba es insignificante comparado con un lote de producción que suda.
Señales de advertencia maternal
La oleosidad o pegajosidad de la superficie después del almacenamiento indica migración del plastificante. Las variaciones de flexibilidad entre lotes sugieren inestabilidad en la formulación. Si los productos desarrollan una turbidez blanca o depósitos cristalinos, se están separando componentes incompatibles.
Específicamente para las parafinas cloradas: evite el contacto con aluminio, zinc o hierro durante el procesamiento. Estos metales catalizan la deshidrocloración, liberando HCl y degradando tanto el plastificante como el PVC.
Cuando falla la compatibilidad
Si se produce exudación, reduzca la concentración del plastificante secundario. En el caso del CPO, reducir la concentración del sistema del 30 % al 20 % suele resolver la compatibilidad límite. Si el problema persiste, cambie a un grado con mayor contenido de cloro o sustituya el plastificante secundario.
En el caso de los productos que ya se encuentran en el mercado, la exudación es irreversible. Por eso es importante realizar pruebas de formulación: las consecuencias de la incompatibilidad se extienden a toda la vida útil del producto.
Primero la compatibilidad, luego el costo
Los plastificantes primarios y secundarios desempeñan funciones distintas en la formulación del PVC. Los plastificantes primarios proporcionan la base de la flexibilidad y pueden funcionar de forma independiente. Los plastificantes secundarios modifican propiedades específicas (costo, resistencia al fuego, estabilidad térmica y rendimiento a bajas temperaturas), pero solo cuando un plastificante primario compatible los integra en la matriz.
La fórmula que funciona en el laboratorio debe sobrevivir en el campo. La temperatura acelera la migración. El tiempo agrava pequeños problemas de compatibilidad y provoca fallos en el producto. El contacto con materiales incompatibles (poliestireno, cobre, metales reactivos) genera problemas que solo aparecen tras años de uso.
Pruebe la compatibilidad según la norma ASTM D3291 antes de la producción. Comience con proporciones probadas (70:30 para CPO, 3-5 phr para ESBO, 10-30% para DOA) y ajústelas según sus requisitos específicos. En caso de duda, reduzca la concentración de plastificante secundario; el costo de un gasto de material ligeramente mayor es mucho menor que el costo de las fallas en campo.
