Un especificador de tuberías de PVC flexibles sustituyó el DEHP por ATBC para mejorar el perfil regulatorio, y el conector Luer de policarbonato se agrietó durante la primera semana de servicio. Paul Kroushl, de Teknor Apex, documentó este mismo fallo en 2016: con una deformación del 3 % en probetas ASTM D-638 Tipo 1, el ATBC agrietó visiblemente el policarbonato en siete días, mientras que el DEHP necesitó los 28 días completos.
La sustitución que satisfizo la normativa REACH rompió el ensamblaje. La compatibilidad de un solo polímero —el marco HSP que se describe en nuestra descripción general de la compatibilidad de plastificantes con PVC— no predice cómo se comportará un compuesto sin ftalatos frente al plástico rígido al que está unido. La interfaz de ensamblaje es la que determina el resultado.
¿Por qué cambia la clasificación familiar cuando cambia el polímero adyacente?

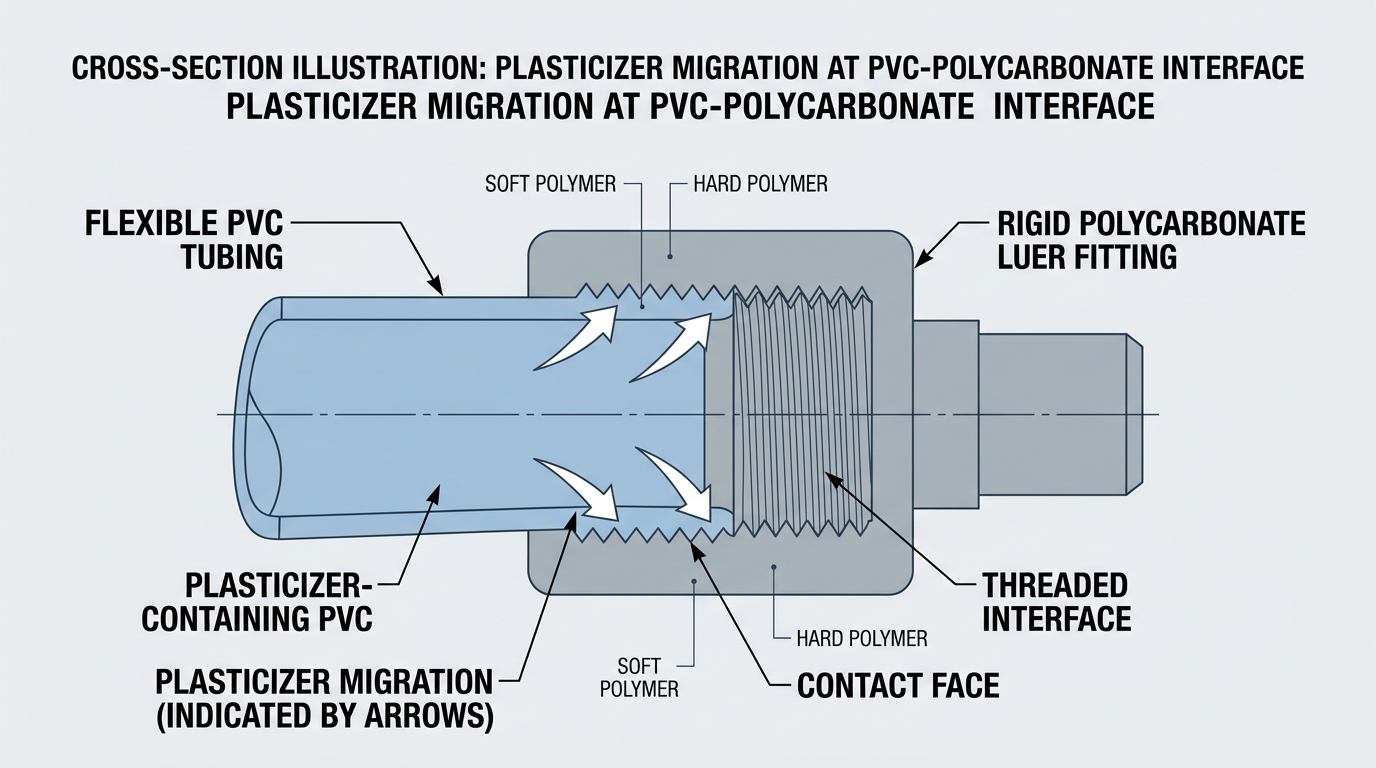

En un ensamblaje de rigidez mixta, los plastificantes actúan en dos escalas de tiempo independientes, y estas dos escalas clasifican las composiciones químicas de manera diferente. El ataque superficial en la superficie de contacto se produce en un lapso de horas a días. Está regido por la viscosidad del plastificante: los ésteres de baja viscosidad se difunden en el polímero rígido adyacente con la suficiente rapidez como para inducir el agrietamiento por tensión ambiental (ESC) antes de que se produzca la migración en masa.
La migración masiva a través de la matriz de PVC se produce en meses o años y está regida por el peso molecular. Los plastificantes con un peso molecular inferior a 300 g/mol migran aproximadamente diez veces más rápido que los que superan los 500 g/mol. La migración cae por debajo del 1 % una vez que el peso molecular supera los ~300.
| Escala de tiempo | Destornillador | Fallo en la interfaz |
|---|---|---|
| Horas a días | Viscosidad del plastificante | ESC del polímero rígido adyacente |
| Meses a años | Peso molecular del plastificante | Lixiviación masiva de la matriz de PVC |
Por lo tanto, la compatibilidad entre el plastificante y el polímero tiene dos respuestas, no una.
La observación de Kroushl aclara el mecanismo superficial: “Correlación directa entre la viscosidad del plastificante y su capacidad para inducir el agrietamiento por tensión”. El ATBC tiene un peso molecular respetable de 402 g/mol y parece aceptable en el registro de migración en masa. Su baja viscosidad provoca el agrietamiento por tensión del PC en menos de una semana. El TOTM, con 547 g/mol, posee tanto un alto peso molecular como una alta viscosidad, por lo que sobrevive en ambas escalas de tiempo.
Las dos heurísticas a las que recurren la mayoría de los especificadores —«un peso molecular más alto implica menor migración» y «la ausencia de ftalatos equivale a una sustitución más segura»— fallan en la interfaz de rigidez mixta. Ambas tratan el comportamiento del plastificante como una tasa única.
El medio de contacto determina el cambio. El ATBC migra aproximadamente 9 mg/kg en ácido acético al 3%, pero hasta 28 mg/kg en aceite de oliva. La clasificación se invierte según el medio con el que entre en contacto el conjunto.
La estructura molecular explica el porqué: el grupo acetilo del ATBC tolera mejor los medios acuosos que los grasos; el DOTP se comporta de forma opuesta.
Lo que 28 días de contacto revelan sobre cada familia de compuestos no ftalatos.

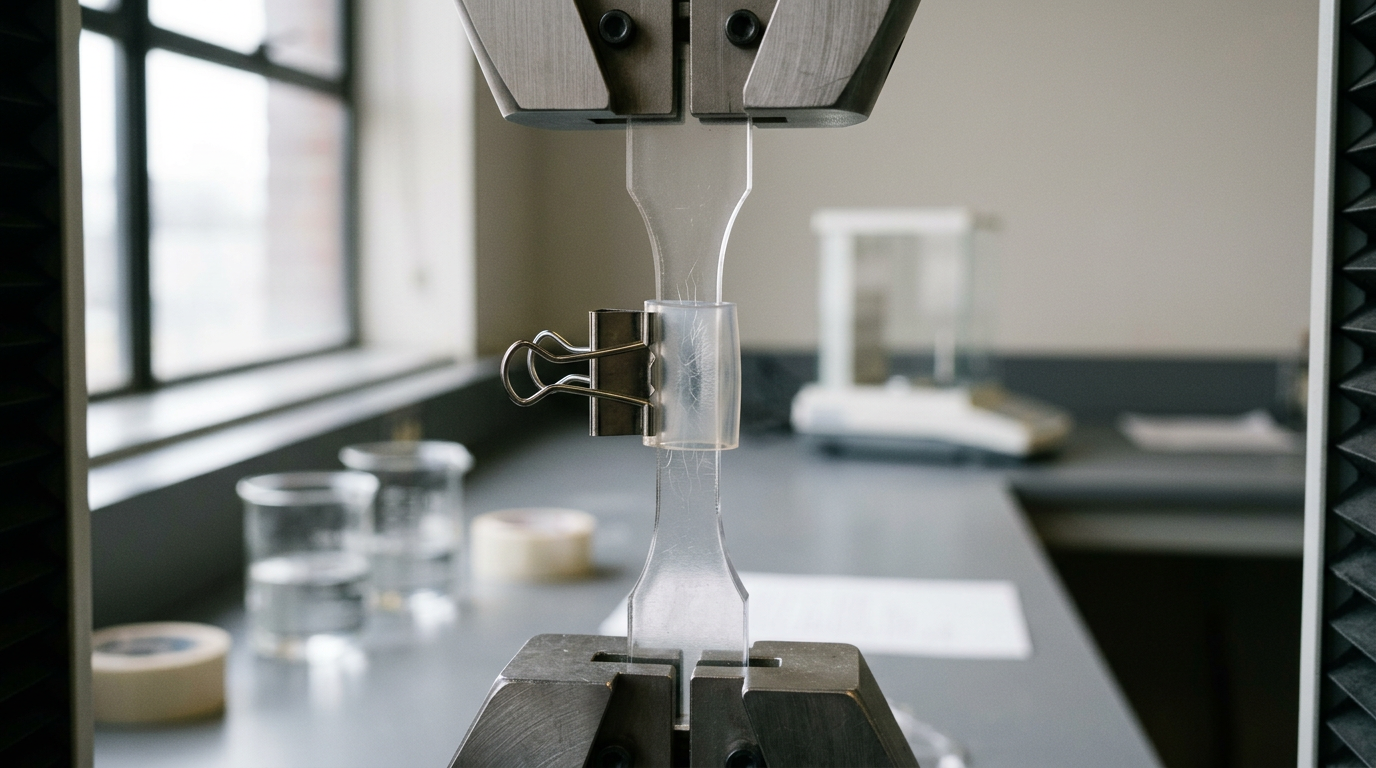

Una prueba de fijación de 28 días bajo la geometría ASTM D-638 Tipo 1 con una deformación del 3% —protocolo de Kroushl— permite diferenciar claramente las seis composiciones químicas más comunes. En policarbonato, DOA agrieta las muestras en horas y ATBC en menos de una semana; TOTM y ESO resisten todo el período de prueba. La clasificación del PVC rígido se mantiene con una cinética retardada.
| Plastificante | Peso molecular (g/mol) | Inicio del cracking de PC | Inicio del agrietamiento del PVC rígido |
|---|---|---|---|
| DOA | ~ 370 | 0.2 horas | 6 horas |
| ATBC | ~ 402 | <7 días | 14 días |
| DOP (DEHP) | ~ 390 | <28 días | <28 días |
| DOTP (DEHT) | ~ 390 | <28 días | <28 días |
| TOTM | ~ 547 | sin agrietamiento 28d | sin agrietamiento 28d |
| ESO | ~ 1,000 | sin agrietamiento 28d | sin agrietamiento 28d |
El DOTP —el principal sustituto del ortoftalato, comercializado principalmente por sus beneficios para la salud— no mejora el comportamiento de la PC ESC en comparación con el DOP. Según Larry Wallace de DuPont Spectrum, el DOTP «falló en algunas pruebas de envejecimiento y adhesión a largo plazo» a pesar de tener un perfil de migración en masa aceptable. Sustituir el DEHP por el DOTP resuelve el problema regulatorio, no el de ensamblaje.
La diferencia entre ATBC y TOTM en PC es la diferencia entre siete días y nunca, con la misma geometría de fijación. ESO resiste 28 días sin problemas, pero su límite máximo es de aproximadamente 5-7 phr de carga práctica antes de que la exudación superficial comprometa el sellado. ESO es un plastificante secundario de bajo riesgo de ESC , no un sustituto primario por encima de esa carga.
Para determinar los factores determinantes iniciales (coeficiente de partición, volumen libre, temperatura), hay que analizar retrospectivamente qué causa la migración del plastificante en el PVC antes de especificar la composición química.
Adaptar la química a la parte de apareamiento
El registro de migración masiva clasifica las sustancias químicas de manera diferente al registro de ESC de superficie, por lo que la decisión de ensamblaje combina ambos. Eckert y sus colegas en Erlangen midieron la migración de TOTM desde los tubos de PVC de la máquina de circulación extracorpórea en aproximadamente 1/350 de la migración de DEHP a la sangre.
Horne y sus colegas de Strathclyde ampliaron la comparación a un protocolo ECMO de 28 días en cuatro tipos de tubos específicos. Los tubos Raumedic y Sorin DEHP alcanzaron 0.079 ± 0.025 y 0.0624 ± 0.0134 mg/mL de albúmina, respectivamente.
Los tubos Tekni-plex Action TOTM alcanzaron 0.0086 ± 0.00057 mg/mL en solución salina, aproximadamente el 10 % de los niveles de DEHP. Los tubos Saint-Gobain Tygon DOA no mostraron migración medible en las primeras cuatro horas, pero alcanzaron 0.0252 ± 0.02 mg/mL al día 28.
TOTM gana en ambos aspectos: sin problemas de seguridad en PC a los 28 días y una migración masiva 350 veces menor, lo que le otorga la interfaz luer-PC médica.
| Interfaz de ensamblaje | Química de primera elección | Por qué | Evitando |
|---|---|---|---|
| Cable flexible de PVC × PC luer (médico) | TOTM | 28 días de eliminación de ESC en PC + 350 veces menor migración que DEHP | ATBC (<7d); DOA (0.2h) |
| Pieza de acoplamiento de PVC flexible × PVC rígido | TOTM o ESO ≤7 phr | Sin agrietamiento del PVC rígido a los 28 días. | DOA (6h ESC) |
| Conector de manguera flexible de PVC × PA | DOTP o DINCH | PA absorbe éster más lentamente que PC | DOA de bajo peso molecular |
| PVC apto para contacto con alimentos, sin interfaz de PC. | ATBC | De origen biológico, apto para la FDA. | TOTM donde ATBC es suficiente |
| PVC industrial general, sin interfaz rígida | Mezcla de DOTP, DOA o ESO | Primaria rentable | TOTM sin restricciones de PC |
Para ensamblajes de rigidez mixta en PVC flexible para uso médico, en contacto con alimentos e industrial, esta función puede ser abordada por los grados DOTP, DOA y ESO de Bastone, adaptados a la interfaz, no como un sustituto universal del DEHP.
Los conjuntos devueltos desde el campo permiten visualizar el modo de fallo mucho antes de que el laboratorio lo detecte. Las zonas de contacto pegajosas o aceitosas, el olor a plástico, la fragilidad en radios de curvatura previamente flexibles y la aparición de polvo blanco son señales de que el plastificante se está desprendiendo del PVC.
Una vez realizada la migración, la sección dañada requiere ser reemplazada. La lectura de la firma en la tabla ESC de 28 días indica al especificador qué escala de tiempo falló.
Qué significa esto cuando especificas el siguiente ensamblaje
El material sin ftalato que cumple con la normativa REACH no es el mismo que permanece intacto durante el proceso de unión. Según la normativa REACH, el DOP y el DINP son los compuestos químicos que se están eliminando progresivamente. El sustituto que cumple con los requisitos regulatorios —ATBC para credenciales biológicas, DOTP para una solución rentable— puede perder su idoneidad para el ensamblaje una vez que el PVC flexible entra en contacto con PC o PVC rígido.
Consulte la tabla ESC de 28 días y compárela con los datos de migración en masa. Elija la escala de tiempo más lenta de las dos que se aplican a su ensamblaje. La tasa de migración depende de la química, el polímero de acoplamiento y el medio interno: se trata de una interacción triple, no de una sustitución unidireccional.
