Un solo plastificante —DEHP al 40 % en peso— reduce la temperatura de transición vítrea del PVC en casi 100 °C. Esta cifra explica por qué la reducción del contenido de plastificante funciona tan eficazmente para reforzar las tuberías: se restauran las interacciones moleculares que confieren al PVC su rigidez inherente. La relación entre la concentración de plastificante y la rigidez es directa, predecible y medible, pero el camino de una formulación flexible a una rígida presenta dificultades que atrapan a los expertos en compuestos.
Cómo la reducción del plastificante restaura la rigidez del PVC
La reducción del contenido de plastificante refuerza el PVC al permitir que se restablezcan las fuerzas intermoleculares entre las cadenas de polímero. La estructura molecular explica por qué este proceso funciona de forma tan limpia.

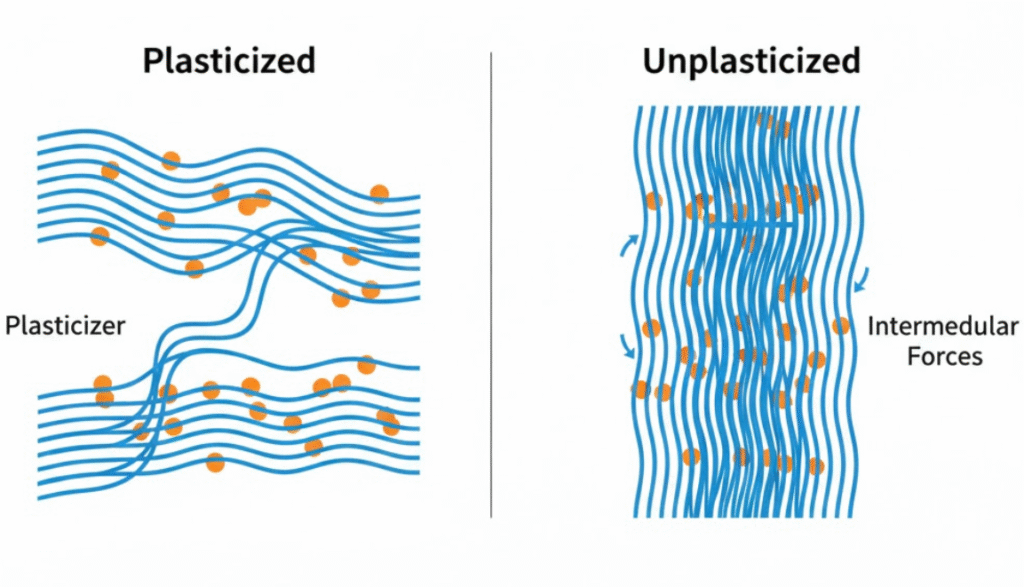

El PVC no plastificado tiene una temperatura de transición vítrea (Tg) de aproximadamente 80 °C. A temperatura ambiente, las fuerzas dipolo-dipolo entre los átomos de cloro en cadenas adyacentes fijan el polímero en un estado vítreo rígido. Las moléculas de plastificante se sitúan entre estas cadenas, aumentando el volumen libre e interrumpiendo las interacciones secundarias que las mantienen unidas. Las cadenas adquieren movilidad segmentaria, la Tg disminuye y el material se vuelve flexible.
Al eliminar el plastificante, el proceso se invierte. Las cadenas se compactan, las atracciones intermoleculares se fortalecen, el volumen libre disminuye y la Tg vuelve a subir hasta los 80 °C. La relación es notablemente consistente: con una carga de DOP del 10 %, la Tg se sitúa en torno a los 51 °C. Con una carga de DOP del 20 %, desciende a aproximadamente 31 °C. Cada punto porcentual de plastificante eliminado aumenta considerablemente la rigidez y la dureza.
Imagínese retirar espaciadores entre placas apiladas apretadamente. Con los espaciadores (plastificante) colocados, las placas se deslizan libremente una contra la otra. Al retirar los espaciadores, las placas se unen mediante fuerzas superficiales. Las cadenas de PVC se comportan de la misma manera: sin que las moléculas de plastificante alteren su empaquetamiento, vuelven a la configuración rígida que las hace... PVC El material estándar para tuberías de presión.
Rangos de PHR a dureza y eficiencia del plastificante
Los profesionales necesitan cifras específicas, no teoría. La relación entre phr y dureza Shore A sigue un patrón aproximadamente lineal en todo el rango de trabajo:
| Carga de plastificante (phr) | Dureza Shore A |
|---|---|
| 30 | 95 +/- 2 |
| 50 | 86 +/- 2 |
| 70 | 75 +/- 2 |
| 100 | 59 +/- 2 |
| 110 | 57 +/- 2 |
Para la clasificación de tuberías: el PVC rígido contiene menos del 10 % de plastificante (normalmente de 0 a 5 phr para tuberías de presión), el PVC semirrígido se encuentra entre el 10 % y el 30 % y las formulaciones flexibles, entre el 30 % y el 70 %. Tenga en cuenta que por debajo de 30 phr, la dureza supera la Shore A 95, por lo que se recomienda cambiar a la escala Shore D para obtener mediciones significativas.
No todos los plastificantes suavizan el PVC por igual. Si se toma el DOP como referencia (eficiencia 1.00), otros plastificantes requieren diferentes cantidades para lograr la misma flexibilidad:
- DBP: 0.86 (más eficiente: se necesita menos, por lo que se debe eliminar menos para endurecer)
- Presión arterial diastólica: 0.92
- DIDP: 1.11 (menos eficiente: requiere más para ablandarse, es más fácil endurecerse por reducción)
- TOTM: 1.11
- DTDP: 1.26
La compatibilidad entre el plastificante y el polímero determina la cantidad que realmente se necesita eliminar. Una formulación con DTDP a 50 phr se comporta de forma diferente a una con DBP a 50 phr, aunque la carga sea idéntica. Siempre recomiendo saber exactamente qué... El tipo de plastificante afecta el rendimiento de su compuesto Antes de ajustar los niveles. Realizar una serie de pruebas con incrementos de 5 phr, con pruebas de dureza en cada paso, le proporciona la curva real para su formulación específica, en lugar de depender de datos de referencia genéricos.
La trampa de la antiplastificación y los cambios en el procesamiento
Reducir el plastificante no siempre aumenta la tenacidad junto con la rigidez. Entre 1 y 20 phr, dependiendo del tipo de plastificante, se pasa por la zona de antiplastificación, donde el material se vuelve más rígido, pero a la vez más frágil. Esta es la zona más peligrosa para las formulaciones de tuberías.
A bajas concentraciones, las moléculas de plastificante se unen firmemente a las cadenas de polímero en lugar de permanecer libremente entre ellas. Restringen los movimientos locales de beta-relajación en lugar de permitir la movilidad de la cadena. En el caso del PVC con fosfato de tricresilo (TCP), el umbral de antiplastificación se sitúa alrededor del 8.5 % en peso, con un punto de transición a la plastificación normal cercano al 25 % en peso. El material en esta zona supera las pruebas de dureza, pero falla catastróficamente las pruebas de impacto.
Mi recomendación: si la fórmula que busca está en el rango de 5 a 20 phr, debe agregar modificadores de impacto (normalmente acrílico o CPE de 5 a 8 phr) para compensar la fragilidad. Omitir este paso es la causa de que las tuberías superen las pruebas de laboratorio, pero se agrieten durante la instalación o el ciclo térmico.
Procesamiento de cambios de temperatura
Reducir el plastificante aumenta las temperaturas de procesamiento requeridas, y la magnitud depende del plastificante que se esté eliminando. El DOP reduce la Tg a 3.4 °C por phr, mientras que el ESBO solo alcanza 1.5 °C por phr. Si se eliminan 20 phr de DOP, se necesita aumentar la temperatura del barril aproximadamente 68 °C para mantener la misma ventana de procesamiento.
La temperatura mínima de procesamiento para uPVC es de 180 a 190 grados C, calculada como Tg + 100 grados C. A medida que se reduce el plastificante hacia formulaciones rígidas, las temperaturas de procesamiento se acercan a este rango y se necesitan aditivos compensadores para mantener el flujo:
- Lubricantes: 1-3 phr internos (estearato de calcio) y 0.5-1.5 phr externos (cera de parafina, cera de PE)
- Auxiliares de procesamiento: copolímeros acrílicos de 1 a 6 phr para homogeneidad de la masa fundida y acabado superficial
- Relleno de CaCO3: hasta 40 phr para tuberías sin presión para agregar rigidez y reducir costos; límite a 2-3 phr de PCC recubierto para tuberías a presión
He visto fallas en tuberías de PVC rígido tras la sustitución de resina, que en teoría parecían idénticas. Las pruebas de fusión arrojaron resultados similares, pero el material se comportó de forma completamente distinta en la matriz. La causa principal no fue el sistema de lubricación ni el ajuste de la formulación. Se debió a diferencias en la composición química del agua durante la fabricación del material. Las formulaciones de PVC rígido son sensibles, algo que los compuestos flexibles toleran.
Verificación después Ajuste de formulación
Al reducir el plastificante, ejecute esta secuencia de verificación antes de la producción:
- Dureza Shore (ASTM D2240): confirmar que se alcanzó el objetivo
- Módulo de flexión (ASTM D790): una tubería de PVC rígida típica tiene como objetivo 14 500 psi
- Resistencia al impacto (ASTM D256 o D4226): captura la fragilidad por antiplastificación
- Clasificación de celdas (ASTM D1784): verifica que el compuesto cumpla con el grado de especificación de PVC rígido
- Prueba de proceso con monitoreo de presión de fusión: detecta problemas de fusión de manera temprana
No omita las pruebas de impacto. Las pruebas de dureza y flexión se verán bien a través de la zona de antiplastificación. Solo las pruebas de impacto revelan si ha creado una tubería rígida o frágil.
Elegir entre plastificante reducido y plastificante cero
Para aplicaciones de tuberías a presión que requieren máxima rigidez, el uPVC a 0 phr es el estándar establecido, con un amplio historial de pruebas según las normas ASTM D1785 y D2241. Esforzarse por perfeccionar una formulación de 3 a 5 phr rara vez tiene sentido cuando el paquete de aditivos de 0 phr está bien documentado y los fabricantes de resinas ya han adaptado sus grados de valor K de 65 a 68 para esta aplicación.
Las formulaciones semirrígidas en el rango de 10 a 25 phr se utilizan en nichos específicos (conductos para cables, ciertas aplicaciones de drenaje, conexiones flexibles) donde la rigidez total genera problemas de instalación. Para estas aplicaciones, el control preciso del plastificante con una adecuada modificación del impacto es la estrategia adecuada.
La decisión sobre la formulación se reduce a lo siguiente: si necesita una tubería rígida según los estándares de la industria, elimine por completo el plastificante y diseñe el paquete de aditivos para que sea procesable. Si necesita propiedades intermedias para una aplicación específica, determine cuidadosamente su PHR, manténgase por encima de la zona de antiplastificación y verifique el rendimiento ante impactos antes de iniciar la producción.
