Los plastificantes de bajo peso molecular migran hasta 10 veces más rápido que las alternativas de alto peso molecular. Ese único dato explica la mayoría de los fallos de plastificantes que he encontrado en 15 años de experiencia en formulación de PVC.
La industria se organiza selección de plastificantes Por familia química: ftalatos para uso general, adipatos para flexibilidad a baja temperatura, trimelitatos para altas temperaturas. Esta clasificación es importante, pero omite la variable que realmente predice el rendimiento en campo. El peso molecular determina si... plastificante Permanece en la matriz o migra con el tiempo. Una vez conocidos los umbrales de peso molecular, la selección del plastificante se convierte en una decisión basada en datos, en lugar de conjeturas.
¿Por qué el peso molecular determina el rendimiento del plastificante?
El peso molecular regula la facilidad con la que un plastificante se mueve a través de la matriz polimérica. El mecanismo es sencillo: las moléculas más grandes se entrelazan físicamente con las cadenas de PVC, lo que dificulta considerablemente la migración.
Imagínese pasar objetos a través de una valla metálica. Una canica la atraviesa fácilmente. Una pelota de tenis se atasca. Los plastificantes de bajo peso molecular (menos de 300 g/mol) se comportan como canicas, moviéndose libremente entre las cadenas de polímeros. Los plastificantes de alto peso molecular (más de 500 g/mol) se comportan como pelotas de tenis, atrapadas por la red de polímeros.
Esto explica la diferencia de 10 veces en la tasa de migración entre categorías. Una molécula de DOP a 391 g/mol tiene suficiente movilidad para alcanzar la superficie y volatilizarse. Un plastificante polimérico a más de 2,000 g/mol prácticamente no puede migrar, ya que el entrelazamiento con las cadenas de PVC lo ancla en su lugar.
He visto demasiadas formulaciones fracasar porque los ingenieros se centraron en la familia química e ignoraron los umbrales de peso molecular. Especificar "plastificante de ftalato" indica compatibilidad. Especificar peso molecular indica permanencia.

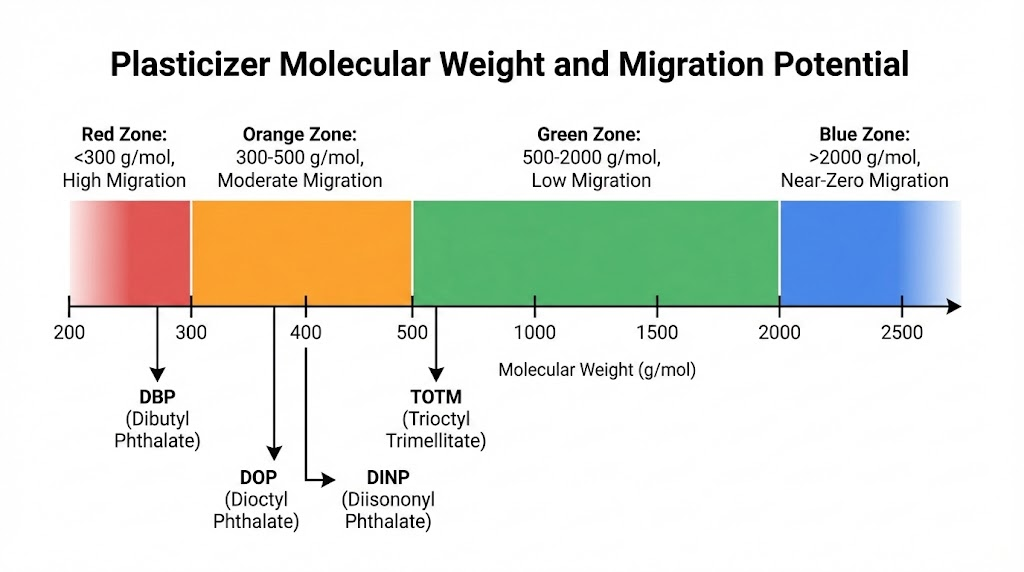

El umbral de 500 g/mol
La industria de los plastificantes establece un límite claro de 500 g/mol. Por debajo de este umbral, los plastificantes se clasifican como monoméricos. Por encima, se consideran poliméricos, con un potencial de migración mucho menor.
| Rango de megavatios | Clasificación | Comportamiento migratorio | Ejemplos comunes |
|---|---|---|---|
| <300 g/mol | Monomérico de bajo peso molecular | Alta migración | DBP (278), DEP (222) |
| 300-500 g/mol | Monomérico estándar | Migración moderada | DOP (391), DOA (371), DINP (419) |
| 500-2000 g/mol | Alto MW | Baja migración | TOTM (547), DIDP (447) |
| >2000 g/mol | Polimérico | Migración casi nula | plastificantes de poliéster |
La línea de 500 g/mol no es arbitraria. Según una investigación revisada por paresLos plastificantes poliméricos requieren un peso molecular promedio superior a 2,000 g/mol para ser considerados verdaderamente no migratorios. Sin embargo, la mejora práctica de la permanencia comienza a partir de 500 g/mol, donde se produce la transición de monomérico a polimérico.
El DINP a 419 g/mol se sitúa justo por debajo de este umbral. TOTM Con 547 g/mol, se sitúa justo por encima. Esa diferencia de 130 g/mol se traduce en un rendimiento a largo plazo muy diferente en aplicaciones exigentes.
Migración y permanencia por categoría de MW
Las consecuencias de la selección de MW se hacen visibles con el tiempo. Cables de señal de centrales nucleares El ejemplo más claro es el siguiente: los cables con aislamiento de PVC que funcionaban a tan solo 25 °C presentaban fragilidad y grietas visibles tras 30 años de servicio. El plastificante se había migrado y volatilizado, comprometiendo estructuralmente el aislamiento. El aislamiento de color marrón con grietas superficiales representaba una amenaza para la funcionalidad de la infraestructura crítica.
No se trataba de un problema de temperatura. Estos cables funcionaban a temperatura ambiente. Era un problema de selección del MW, agravado por el tiempo.
Las aplicaciones médicas Demuestran consecuencias aún más inmediatas. Los tubos de ECMO que contienen DEHP muestran una migración medible de plastificantes a la sangre durante el cebado húmedo. Los centros clínicos han modificado sus políticas de almacenamiento específicamente debido a migración de plastificantes Preocupaciones. La respuesta de la industria ha sido un cambio hacia TOTM y otras alternativas de alto peso molecular para aplicaciones en contacto con sangre.
Pruebas de extracción de laboratorio Cuantifique la diferencia. El DOP estándar muestra una pérdida de extracción del 88 % en pruebas rigurosas con disolventes. Los plastificantes hiperramificados de alto peso molecular muestran una extracción casi nula en condiciones idénticas. El TOTM muestra consistentemente la menor extractabilidad de la matriz de PVC tanto en agua como en agua jabonosa.
Estos casos muestran las consecuencias a largo plazo de la selección del MW que todo formulador debería tener en cuenta en las especificaciones.
Selección de aplicaciones por rango de MW
La clasificación de temperatura proporciona el criterio más claro para la selección de MW. Las especificaciones de cables y alambres correlacionan directamente la temperatura de operación con los requisitos de MW del plastificante:
| Clasificación de temperatura | Plastificante recomendado | MW típico | Razón fundamental |
|---|---|---|---|
| 70 °C (estándar) | DINP, DIDP | 419-447 g/mol | Permanencia adecuada para condiciones moderadas |
| 90 °C (elevado) | DTDP | ~475 g/mol | Un mayor MW resiste la migración térmica |
| 105 °C (temperatura alta) | TOTM | X | Máxima permanencia para condiciones exigentes |
En aplicaciones automotrices donde el empañamiento del tablero es un problema, la selección del peso molecular (PM) afecta directamente las emisiones volátiles. Los plastificantes de bajo PM migran a la superficie y se evaporan, condensándose en los parabrisas. Las alternativas de alto PM, como los trimelitatos, permanecen fijadas en la matriz. El tercer grupo éster del TOTM actúa como un ancla, previniendo la movilidad que causa el empañamiento.
Para reduciendo la migración del plastificante En cualquier aplicación, comience por seleccionar el MW. Es la variable individual de mayor impacto.
Adapte el MW a sus condiciones de funcionamiento más exigentes. Si su producto se expone ocasionalmente a 90 °C, especifique 90 °C incluso si el funcionamiento típico es a 60 °C. La temperatura máxima determina el requisito de permanencia.
El equilibrio entre eficiencia y permanencia
Los plastificantes de mayor peso molecular requieren una mayor carga para lograr una flexibilidad equivalente. El DEHP necesita aproximadamente 30 phr para alcanzar una dureza Shore A 70. El TOTM requiere aproximadamente 45 phr para obtener el mismo resultado. Esto supone una penalización de carga del 50 %.
La diferencia de eficiencia es real y afecta directamente el costo del material. El TOTM también cuesta aproximadamente tres veces más que los ftalatos estándar como el DINP. Sumado al mayor requerimiento de carga, el impacto en el costo del material es considerable.
Sin embargo, la penalización de carga del 50 % solo cuenta la mitad de la historia. El ejemplo del cable nuclear demuestra lo que sucede cuando falla la permanencia: reemplazo completo del sistema después de 30 años en lugar de continuar operando. Calcule el costo total del ciclo de vida, no solo el costo por hora.
Para PVC flexible de uso general con vida útil corta, los plastificantes de peso molecular estándar (350-450 g/mol) ofrecen la mejor relación calidad-precio. Para dispositivos médicos, aislamiento de cables, interiores de automóviles o cualquier aplicación sujeta a un escrutinio regulatorio o con requisitos de servicio extendidos, la prima de los plastificantes de alto peso molecular se amortiza con una menor responsabilidad y una mayor vida útil del producto.
El marco de decisión es sencillo: si la migración causa fallos en el producto o problemas de seguridad, se debe especificar un PM alto. Si la migración es cosmética o el producto tiene una vida útil corta, el PM estándar ofrece una mejor rentabilidad.
Tomar la decisión de MW
El peso molecular sigue siendo un criterio de selección poco considerado en la especificación de plastificantes. La mayoría de las guías organizan los resultados por familia química. Los fallos en la formulación se deben a la migración. Los datos vinculan estos problemas: el peso molecular predice la permanencia en todas las familias químicas.
Para la mayoría de los fabricantes de compuestos de PVC, el umbral de 500 g/mol constituye el principal punto de decisión. Por debajo de este umbral: adecuado para aplicaciones de corta duración y con un coste ajustado. Por encima: necesario para aplicaciones de larga duración y con un rendimiento crítico. A partir de 2,000 g/mol: migración casi nula para las especificaciones más exigentes.
Comience con sus requisitos de permanencia. Seleccione el rango de MW. Luego, elija la familia química para compatibilidad y propiedades secundarias.
