Elegir el grado incorrecto de resina de PVC puede arruinar toda una producción. Una discrepancia en el valor K de tan solo 2 puntos genera una variación del 18 % en la viscosidad. Si utiliza resina K-67 para moldeo por inyección en lugar de K-57, se enfrentará a un brillo superficial deficiente, marcas de degradación y ciclos de enfriamiento prolongados.
He visto a gerentes de compras aceptar un certificado "K-57", confiar en la cifra y luego perder un lote entero por fallos de calidad. Ese K-57 puede variar entre K55.6 y K58.4.

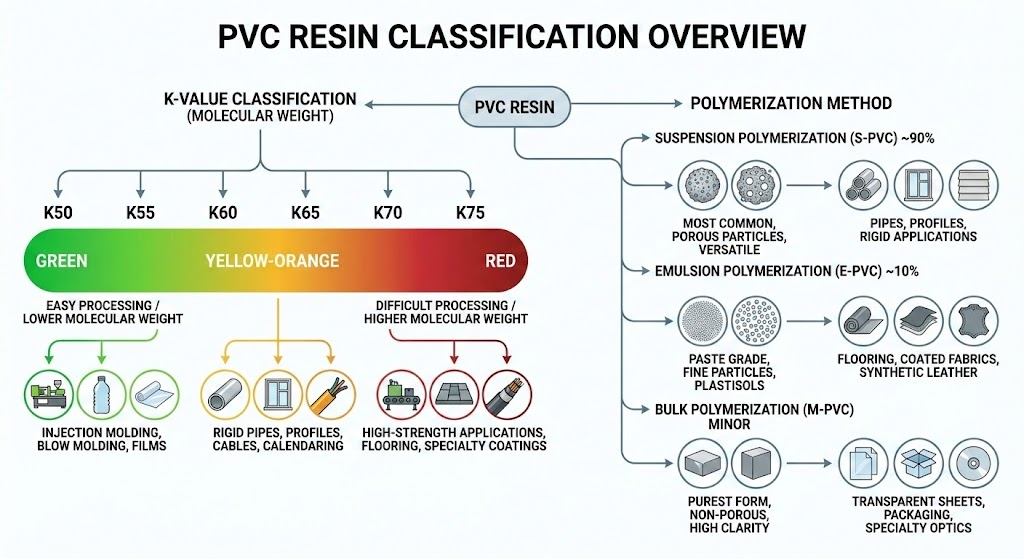

¿Cómo se clasifican los grados de resina de PVC?
¿Qué significa el valor K y por qué es importante?
El valor K mide la longitud de las cadenas de polímero de PVC. Un valor K más alto implica cadenas más largas y un mayor peso molecular.
Este único número determina tres propiedades críticas de su resina:
Comportamiento durante el procesamiento: La viscosidad aumenta drásticamente con el valor K. La relación sigue una ley potencial, donde la viscosidad es proporcional al valor K elevado a la potencia de 3.4. Un salto de K-66 a K-68 genera un aumento de viscosidad de aproximadamente el 10.7 %.
Resistencia mecánica: Las cadenas poliméricas más largas ofrecen mayor resistencia a la tracción, resistencia al impacto y durabilidad. Las resinas K70-75 proporcionan las mejores propiedades mecánicas, pero requieren mayor energía de procesamiento.
Absorción de plastificantes: Las resinas con un valor K superior a K-66 absorben los plastificantes con mayor facilidad. Su mayor porosidad (alrededor de 0.41 cc/g para K-70) las hace ideales para aplicaciones flexibles. Las resinas con un valor K inferior, como K-57, resisten la absorción de plastificantes, por lo que son más adecuadas para productos rígidos.
¿Cuáles son los diferentes rangos de valores K?
La industria clasifica las resinas de PVC en cinco categorías según su valor K. Cada una se adapta a aplicaciones específicas en función del equilibrio entre la procesabilidad y las propiedades del producto final.
| Rango de valores K | Tipo de grado | Caracteristicas claves | Aplicaciones principales |
|---|---|---|---|
| K50-55 | Especial Bajo | El procesamiento más sencillo, hecho a medida para aplicaciones exigentes | Separadores de baterías, mezcla de resinas para reducir costos de pasta |
| K57-60 | Bajo | Fácil fusión, menor viscosidad, excelente fluidez. | Moldeo por inyección, calandrado, moldeo por soplado, film transparente para embalaje. |
| K65-68 | Media | Propiedades equilibradas y procesabilidad | Aplicaciones de uso general, gama de calidad más popular |
| K67 | Tubería estándar | Buena resistencia mecánica, dificultad de procesamiento moderada. | Tubos rígidos, perfiles de ventanas, películas para construcción. |
| K70-75 | Alto | Mejores propiedades mecánicas, requiere más plastificante para la misma suavidad. | Aplicaciones flexibles que exigen una resistencia superior |
¿Cuáles son los principales tipos de resina de PVC según el método de producción?
¿En qué se diferencia el PVC en suspensión (S-PVC) del PVC en emulsión (E-PVC)?
El PVC en suspensión representa aproximadamente el 90 % del mercado mundial. El PVC en emulsión cubre el 10 % restante, y se utiliza en aplicaciones especializadas donde las partículas finas y la capacidad de formar pasta son fundamentales.
La diferencia fundamental reside en la estructura de las partículas. El PVC en suspensión produce partículas porosas y granulares de entre 50 y 200 micrómetros. El PVC en emulsión crea un polvo ultrafino con partículas de entre 0.1 y 2.0 micrómetros.
| Propiedad | Suspensión de PVC (S-PVC) | PVC en emulsión (E-PVC) |
|---|---|---|
| Cuota de mercado | ~ 90% | ~ 10% |
| Tamaño de partícula | 50-200 micrómetros | 0.1-2.0 micrómetros |
| Estructura de partículas | Gránulos porosos y relativamente libres de polvo. | Polvo fino que contiene emulsionantes |
| Pureza | Alta pureza, distribución estrecha del peso molecular | Contiene impurezas de agentes emulsionantes. |
| Absorción de agua | Bajo | Más alto |
| Métodos de procesamiento | Extrusión, moldeo por inyección, calandrado | Recubrimiento, inmersión, moldeo por soplado |
| Aplicaciones principales | Tubos, perfiles, cables, láminas rígidas, suelos | Cuero artificial, recubrimientos para automóviles, recubrimientos textiles, guantes sumergidos |
El S-PVC es ideal para productos rígidos o artículos plastificados procesados mediante extrusión, inyección o calandrado. El E-PVC destaca en operaciones de recubrimiento e inmersión donde la resina debe formar una pasta estable con plastificantes.
Recomiendo el S-PVC para la mayoría de las aplicaciones de fabricación estándar. Cambie al E-PVC solo cuando su proceso requiera específicamente material en pasta para recubrir telas, crear películas por inmersión o moldeo por soplado.
¿Cuándo debería elegir PVC a granel?
El PVC a granel produce la forma más pura de cloruro de polivinilo. El proceso no utiliza agentes emulsionantes ni de suspensión, lo que elimina los contaminantes residuales que afectan las propiedades ópticas.
Elija PVC a granel para aplicaciones transparentes donde la claridad es importante. Las partículas se asemejan al PVC en suspensión, pero tienden a una mayor porosidad.
¿La desventaja? Disponibilidad limitada en el mercado y costos más altos en comparación con los grados de suspensión.
¿Cómo seleccionar el grado de PVC adecuado para su aplicación?
¿Qué grado funciona mejor para aplicaciones rígidas?
Los fabricantes de tuberías necesitan valores K superiores a 64.5 para garantizar la integridad mecánica. El K-67 domina el mercado de la extrusión de tuberías como estándar de la industria.
Los factores clave de selección para tuberías y accesorios incluyen requisitos de resistencia a la tracción para clasificaciones de presión, resistencia al impacto para manipulación e instalación, resistencia a la intemperie para exposición al aire libre y estabilidad de procesamiento para evitar la degradación durante la extrusión.
Los fabricantes de perfiles de ventana suelen seleccionar resinas K65-K68. El rango de valores K medios proporciona una resistencia adecuada a la vez que mantiene velocidades de procesamiento razonables.
Las aplicaciones de materiales de construcción, como revestimientos y láminas rígidas, suelen utilizar resina K-67. El mercado mundial del PVC refleja esta preferencia: las tuberías y accesorios consumen el 44 % de los aproximadamente 57 millones de toneladas que se producen anualmente.
¿Qué grado funciona mejor para aplicaciones flexibles?
El PVC flexible requiere valores K más altos porque la resina debe absorber cantidades sustanciales de plastificante. Los valores K de 66 o superiores absorben plastificantes con mayor facilidad debido a la mayor porosidad de las partículas.
Para el aislamiento de cables, seleccione resinas con una porosidad de alrededor de 0.41 cc/g. Los grados K-70 ofrecen esta porosidad al tiempo que proporcionan excelentes propiedades mecánicas en el compuesto terminado.
Las resinas K70-75 producen productos flexibles con las mejores características de resistencia. El inconveniente es que requieren más plastificante para lograr la misma suavidad que las resinas con un valor K más bajo.
Para la producción de película soplada, las resinas K65-K67 ofrecen el equilibrio óptimo. La película extruida necesita suficiente peso molecular para su resistencia, pero no tanto como para dificultar su procesamiento.
¿Qué grado funciona mejor para el moldeo por inyección?
La resina K-57 predomina en las aplicaciones de moldeo por inyección. Su menor peso molecular reduce la viscosidad de la masa fundida, lo que facilita el llenado de moldes con geometrías complejas.
K-57 ofrece tres ventajas sobre las calificaciones con valores K más altos:
Mayor brillo superficial: Su menor viscosidad permite que el material fundido entre en contacto más íntimamente con las superficies del molde, transfiriendo el acabado del molde al producto.
Menor tiempo de enfriamiento: Un menor consumo de energía durante el procesamiento se traduce en ciclos de procesamiento más rápidos.
Mayor hinchamiento del molde: Ayuda a llenar la cavidad del molde y las esquinas afiladas.
He visto a procesadores tener dificultades al sustituir K-67 por K-57 en el moldeo por inyección. El brillo disminuye notablemente. Las temperaturas de procesamiento deben aumentar, lo que aumenta el riesgo de degradación. El cizallamiento en la boquilla crea vetas plateadas y marcas de separación en las piezas moldeadas.
El K-57 también funciona bien para el calandrado de láminas de UPVC. Su menor viscosidad mejora la uniformidad de la lámina y la calidad de la superficie.
Conclusión
La selección del grado de PVC se reduce a hacer coincidir el valor K y el tipo de polimerización con su aplicación específica y capacidades de procesamiento.
Para aplicaciones rígidas como tuberías y perfiles, comience con resina de suspensión K-67. Para moldeo por inyección, la K-57 ofrece mejores resultados. Los productos flexibles generalmente requieren K-66 o superior para absorber eficazmente los plastificantes.
Pruebe la resina entrante. Los valores del certificado representan rangos, no valores absolutos. Una variación de 2 puntos en el valor K genera una variación de viscosidad de casi el 20 %.
Los procesadores que producen constantemente productos de PVC de calidad no tienen suerte. Conocen sus grados, verifican los materiales que reciben y ajustan las formulaciones basándose en las propiedades reales de la resina, no en suposiciones.
